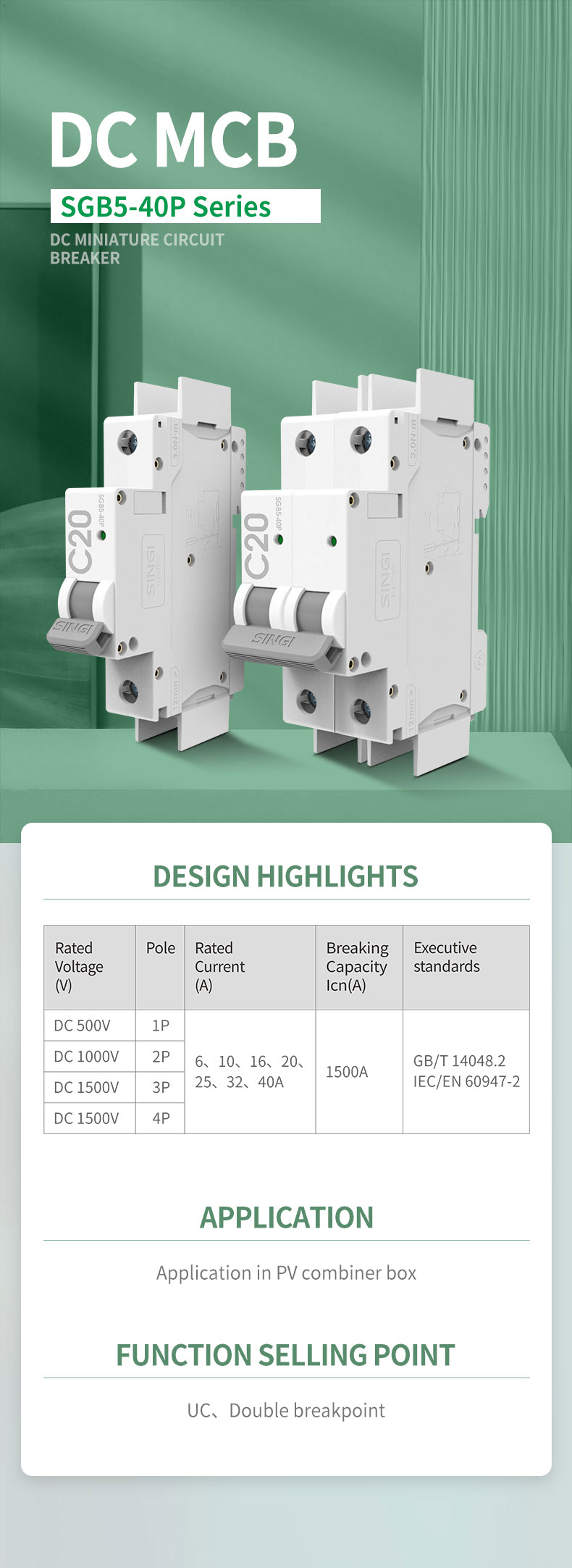

O SGB5-40P é um disjuntor em miniatura de CC profissional projetado para sistemas fotovoltaicos. Ele adota estrutura de ponto de corte duplo e tecnologia de controle UC, suporta níveis de tensão de CC de 500 V–1500 V e oferece proteção confiável contra sobrecorrente e curto-circuito para arranjos fotovoltaicos e caixas combinadoras.
Principais características
- Estrutura de extinção de arco de duplo ponto de interrupção
- Controle UC para proteção CC estável
- Opções de polos 1P / 2P / 3P / 4P
- Ampla faixa de tensão CC: 500 V–1500 V
- Corrente nominal: 6 A–40 A
- Capacidade de interrupção de 1500 A
- Em conformidade com GB/T 14048.2 & IEC/EN 60947-2
- Montagem em trilho DIN para instalação fácil
- Projetado especialmente para circuitos CC FV
Parâmetro técnico básico
| tomada de TV de duas teclas | Polo | Corrente nominal
(A) | PARÂMETRO TÉCNICO
Icn (A) | Normas de execução |
| DC 500V | 1P | 6.10.16.20.25.
32.40A | 1500A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 1000V | Exibição do produto MCCB6 |
| DC 1500V | Exibição de detalhes MCCB |
| DC 1500V | Exibição de detalhes MCCB 9 |
Cenários de aplicação
- Sistemas solares FV: Proteção de strings CC e de caixa combinadora
- Usinas solares: Usinas FV de concessionárias e comerciais
- Inversores FV: Proteção do lado de entrada CC
- Sistemas solares isolados: Segurança do circuito de bateria e solar
- Distribuição CC industrial: Proteção estável de cargas CC
- Equipamentos de nova energia: Controle e segurança da alimentação CC
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de disjuntores CC e dispositivos de proteção fotovoltaica. Focamos em soluções de proteção de circuitos para energia fotovoltaica, armazenamento de energia e novas energias. Nossos produtos estão em conformidade com as normas internacionais IEC e EN e com a norma nacional GB, apresentando desempenho estável, alta segurança e grande adaptabilidade. A SINGI oferece proteção confiável para sistemas de energia solar, energia CC industrial e projetos de novas energias em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
P: Qual é a vantagem da estrutura de duplo ponto de interrupção no MCB CC SGB5‑40P?R: O ponto de corte duplo utiliza dois intervalos de contato separados para extinguir os arcos de CC. Em comparação com o ponto de corte simples, oferece maior capacidade de extinção de arco, maior resistência à tensão e velocidade de interrupção mais rápida, tornando-o muito mais seguro para sistemas fotovoltaicos de CC de alta tensão de até 1500 V.
P: Por que o SGB5‑40P é mais adequado para sistemas FV do que os disjuntores CC comuns?R: Os sistemas fotovoltaicos produzem corrente contínua instável, com fortes riscos de geração de arco. O SGB5‑40P utiliza ponto de corte duplo e controle UC para suprimir os arcos de forma eficaz, garantindo proteção estável em aplicações solares de string longa e alta tensão, nas quais os disjuntores comuns podem falhar.
P: O que significa “controle UC” neste MCB de CC e como ele melhora o desempenho?R: O controle UC refere-se a uma lógica de proteção integrada de subtensão e sobretensão. Ele estabiliza as características de disparo sob tensão de CC flutuante em sistemas fotovoltaicos, evitando disparos indevidos ou proteção retardada e garantindo operação estável em ambientes solares ao ar livre.
P: Por que este MCB suporta de 500 V até 1500 V CC com diferentes configurações de polos?R: O nível de tensão é combinado com o número de polos: 1P para 500 V, 2P para 1000 V, 3P/4P para 1500 V. Cada unidade de polo compartilha a carga de extinção do arco, de modo que o disjuntor pode se adaptar com segurança a diferentes níveis de tensão do sistema fotovoltaico sem alterar sua estrutura principal.
P: Uma capacidade de interrupção de 1500 A é suficiente para a proteção de strings FV?R: Sim. As strings fotovoltaicas normalmente têm corrente de curto-circuito limitada. A capacidade de interrupção de 1500 A é totalmente suficiente para desconectar com segurança as falhas de string, garantindo ao mesmo tempo tamanho compacto, boa relação custo-eficiência e longa vida útil para a proteção no nível da string.
