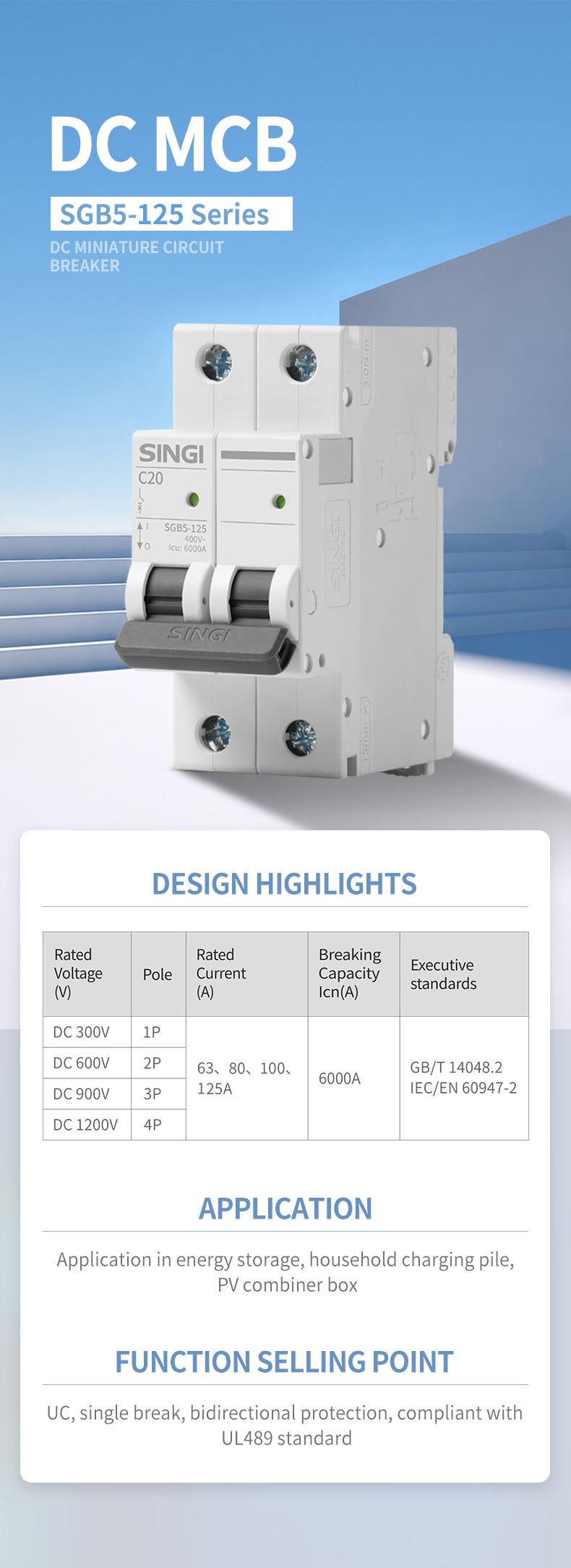

O SGB5-125 é um disjuntor em miniatura CC de alto desempenho com estrutura de interrupção simples e proteção bidirecional.
Ele está em conformidade com as normas UL489, IEC/EN 60947-2 e GB/T 14048.2, com capacidade de interrupção de 6 kA, amplamente utilizado em
sistemas de armazenamento de energia, estações de recarga de VE e caixas combinadoras FV.
Principais características
- Estrutura de interrupção simples
- Proteção CC bidirecional
- Em conformidade com a norma UL489
- Alta capacidade de interrupção de 6 kA
- 1P / 2P / 3P / 4P opcional
- Ampla faixa de tensão: 300 V–1200 V CC
- Corrente nominal: 63A–125A
- Desempenho estável para cenários de nova energia
- Instalação fácil em trilho DIN
Parâmetro técnico básico
| tomada de TV de duas teclas | Polo | Corrente nominal
(A) | PARÂMETRO TÉCNICO
Icn (A) | Normas de execução |
| DC 300V | 1P | 63.80.100.125A | 6000A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 600V | Exibição do produto MCCB6 |
| DC 900V | Exibição de detalhes MCCB |
| DC 1200V | Exibição de detalhes MCCB 9 |
Aplicações típicas
- Sistemas de armazenamento de energia (ESS)：Pacotes de baterias, armazenamento em rack, armazenamento conectado à rede
- Estações de recarga de VE：Carregadores residenciais, carregadores rápidos CC comerciais
- Sistemas solares FV：Caixas combinadoras FV, proteção da entrada CC do inversor
- Alimentação CC industrial：Distribuição de energia CC, equipamentos de automação
- Edifícios comerciais：Microrredes CC inteligentes, sistemas de energia de reserva
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de disjuntores CC, MCBs, RCBOs, AFDDs e dispositivos de proteção fotovoltaica. Com P&D avançado e rigoroso controle de qualidade, nossos produtos estão em conformidade com as normas IEC, EN, GB e UL. Focamos na proteção de circuitos para novas energias, oferecendo soluções confiáveis para sistemas fotovoltaicos, de armazenamento de energia, de carregamento de veículos elétricos e de energia CC industriais em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
P: Qual é o significado da “proteção bidirecional” para o MCB CC SGB5-125 e por que ela é importante?R: A proteção bidirecional permite que o MCB interrompa com segurança o fluxo de corrente em ambas as direções em um circuito CC. Isso é fundamental para sistemas de armazenamento de energia em baterias e veículos elétricos, onde a corrente pode carregar ou descarregar, garantindo proteção completa em todos os modos de operação.
P: Por que a conformidade com UL489 é importante para os MCBs CC nos mercados globais?R: A UL489 é a principal norma de segurança para disjuntores na América do Norte e em muitos mercados internacionais. Ela garante que o produto atenda a rigorosos requisitos de desempenho térmico, magnético e de curto-circuito, tornando o SGB5-125 adequado para projetos globais de energia fotovoltaica, armazenamento de energia e carregamento de veículos elétricos.
P: Qual é a diferença entre “corte simples” e “corte duplo” no projeto de MCBs de CC?R: A interrupção simples usa um único intervalo de contato para extinguir o arco CC, oferecendo tamanho compacto e eficiência de custos para a maioria das aplicações de novas energias. A interrupção dupla usa dois intervalos para sistemas de tensão mais alta. O SGB5-125 utiliza interrupção simples otimizada para 300 V–1200 V CC com extinção de arco confiável.
P: Por que a capacidade de interrupção de 6kA é essencial para sistemas fotovoltaicos e de armazenamento de energia?R: Os conjuntos fotovoltaicos e as pilhas de baterias geram alta corrente de curto-circuito em condições de falha. A capacidade de interrupção de 6 kA garante que o MCB possa desconectar as falhas com segurança sem danos, prevenindo riscos de incêndio e protegendo equipamentos caros.
P: O SGB5-125 pode ser usado tanto na proteção da barra coletora CC positiva quanto negativa?R: Sim. Seu projeto bidirecional e sua câmara de arco otimizada para CC permitem proteger ambas as polaridades, tornando-o ideal para caixas combinadoras, racks de baterias e circuitos de entrada/saída de pontos de recarga.
