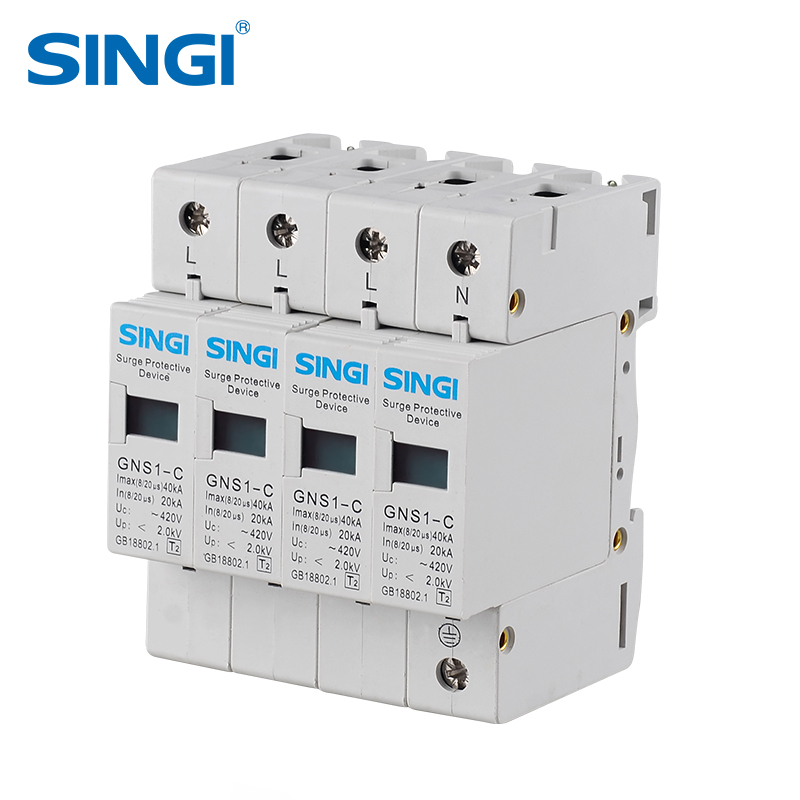

GNS1-C SPD

Estado:
Núm.:

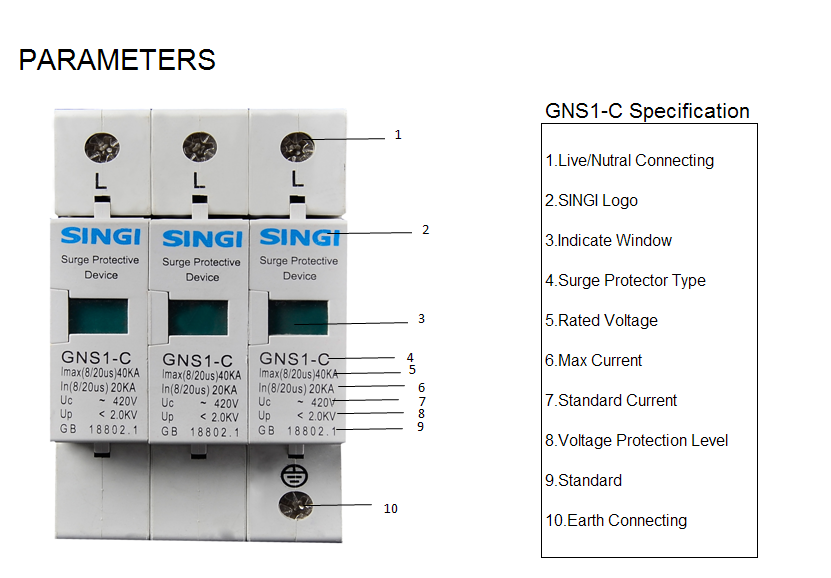

Parâmetros do produto

APLICAÇÃO

O SPD normalmente é instalado na caixa de distribuição de energia do edifício, centro de informática, sala de telecomunicações, sala de controle de elevadores, sala de tv por cabeamento, sala de controle do edifício, central de monitoramento de segurança, central de combate a incêndio, sala de controle industrial, sala de controle de equipamentos com conversor de frequência, sala de cirurgia de hospital, sala de monitoramento e na caixa de distribuição na qual há equipamentos eletromecânicos.

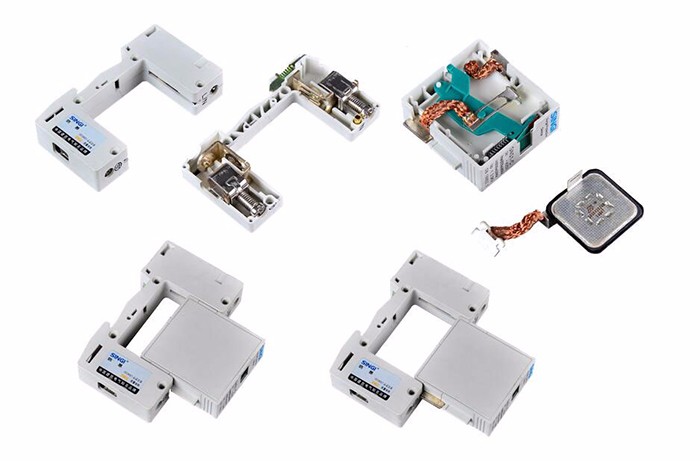

INTRODUÇÃO DOS COMPONENTES



  • Dispositivo de disparo por falha

Há um dispositivo de disparo por falha no módulo do protetor; quando o protetor fica inoperante devido a sobreaquecimento ou ruptura, o dispositivo de disparo por falha pode se separar automaticamente da rede elétrica e o sinal de indicação é emitido. Quando o protetor está normal, o verde é exibido; quando há disparo por falha,

o vermelho é exibido.

  • Aparelho de alarme

O aparelho de alarme é alimentado por 220VAC; a lâmpada de indicação é verde quando o protetor funciona normalmente, o contato normalmente aberto está fechado e o contato normalmente fechado está aberto. Função de alarme sonoro e luminoso: quando o módulo de proteção fica inoperante, o alarme emitirá bipes e a lâmpada verde normal mudará para lâmpada vermelha ao mesmo tempo. Quando o mantenedor pressionar o botão de parada, o bipe parará, mas a lâmpada vermelha permanecerá acesa; se a falha não for resolvida em 24 horas, o aparelho de alarme emitirá o bipe novamente.

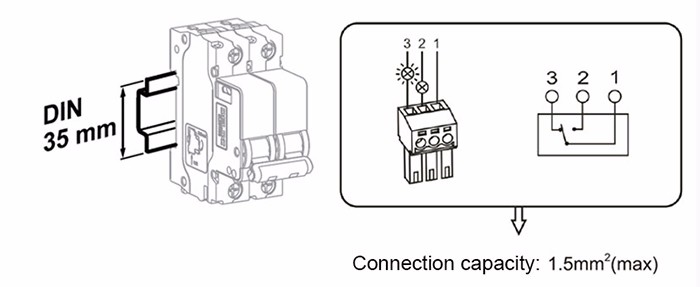

  • Contato de sinal remoto

O protetor pode ter contato de sinal remoto; o contato é normalmente aberto; se um ou mais módulos do protetor ficarem inoperantes, o contato será fechado e emitirá o sinal de falha. O parâmetro nominal do contato de sinal remoto é AC36V,1A.





em DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS DC
Código FSP-D40
Polo 2P 3P
Tensão 500VDC,600VDC 800VDC,900VDC,1000VDC
In(8/20)us(KA) 20KA
Imax(8/20)us(KA) 40KA
Norma IEC/EN61643
Tipo II
Curva característica B,C,D
Temperatura de trabalho -5° a +40°
Grau de proteção IP20
Vida elétrica Mais de 8000 vezes
Vida mecânica Mais de 2000 vezes
Dimensão(L)X(A)X(P) 36x90x68 54x90x68
Instalação TRILHO DIN 35MM
Acessório Sinal remoto
Altitude de instalação ≤2000M



Item de parâmetro Modelo

Modelo

GNS1-D/

-140-5(10)

GNS1-D/

-275-5(10)

GNS1-D/

-320-5(10)

GNS1-D/

-385-5(10)

GNS1-D/

-420-5(10)

Máx. contínua

tensão de operação UC~(V)

140

275

320

385

420

Proteção de tensão

nível UP(KV)

<=1.0

<=1.0

<=1.5

<=2.0

<=2.0

Descarga nominal

corrente In(8/20u S) KA

5 10

Descarga máxima corrente

Imax(8/20u.S)KA

10 20

Resposta tempo ns

<25

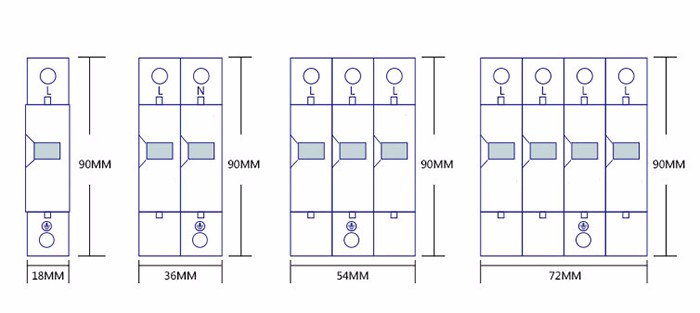

Largura mm

18

cor

amarelo

Grau de proteção

IP20

Material da carcaça

PBT fortemente retardante de chama

Fusível ou disjuntor (A)

10-16

Conexão

especificação

Linha fase/neutro

2.5-35mm2

Linha de terra

4.0-35mm2

Signal line

1.5mm2

 GNS1-C

GNS1-CGNS1-CGNS1-CGNS1-CGNS1-CGNS1-C
