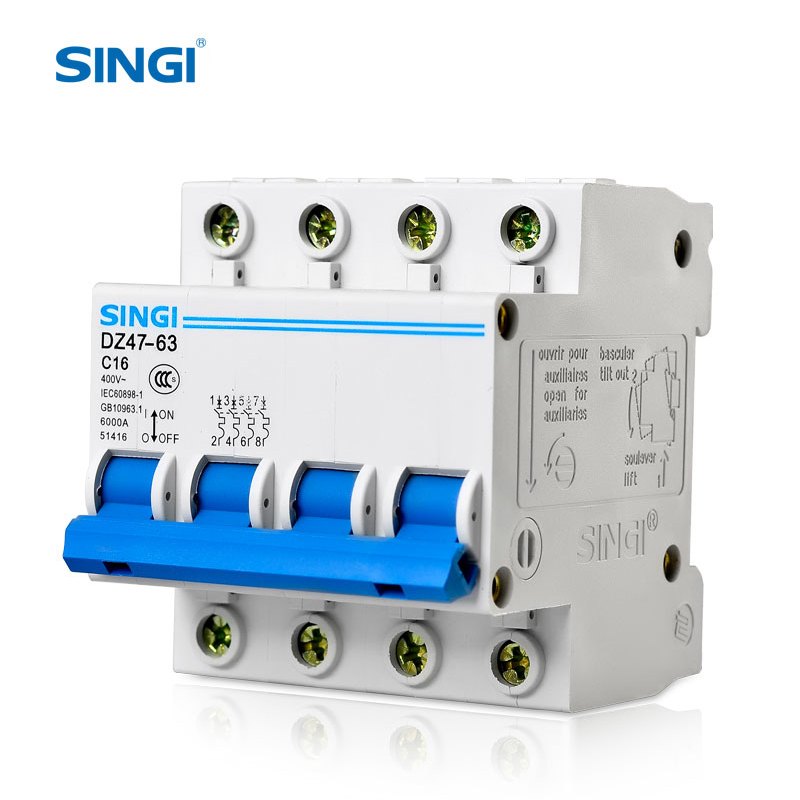

DZ47 (4.5KA) Miniature Circuit Breaker

· Rated Current:6,10,16,20,25,32,40,50,63A;
· Poles:1/2/3/4 poles optional;
· Breaking Capacity:4.5KA;
· Certificates:CE/CB/CCC;
· Daily Output: 5,000 pcs;
· We support the production of AC and DC two specifications, need DC MCB parameters of customers can consult us.
Estado:
Núm.:
Parâmetros do produto


Visão geral do produto

O disjuntor miniatura de alta capacidade de corte DZ47-63 possui estrutura avançada, desempenho confiável, alta capacidade de corte e aparência elegante, e sua carcaça e peças são feitas de material resistente a impactos e com forte característica antichama.

É adequado para sistemas de energia com frequência de 50 ou 60, Ue 400V e abaixo, Ui 63A e abaixo.

É aplicado principalmente em edifícios comerciais e residências, para iluminação, distribuição de energia e proteção contra sobrecarga e curto-circuito de equipamentos. Normalmente, também pode ser usado para a transferência não frequente do sistema de energia. Está em conformidade com as normas IEC 60898-1 e GB10963.1.




ParâmetrosEspecificações
CertificadosCE / CB / ISO9001 / CCC
Tensão nominal230/400 V AC
Frequência50/60 Hz
Corrente nominal6, 10, 16, 20, 25, 32, 40, 50, 63 A
Polos1/2/3/4 polos opcional
Vida mecânica10.000 vezes
AntichamaMaterial de náilon PA66
Grau de proteçãoIP20
Funções de proteçãoProteção contra sobrecarga / curto-circuito
NormaIEC 60898-1 / GB 10963.1
Temperatura de trabalho-5°C a +40℃
Capacidade de interrupção (Icn)4.5 kA
Tipo de proteçãoProteção para iluminação / motor opcional
Modo de instalaçãoTrilho DIN de 35mm
Tamanho da carcaça63 A





Parâmetros técnicos:

Tensão nominal(V)

Polos

Corrente nominal(A)

Capacidade de interrupção de curto-circuito nominal

Capacidade de interrupção de teste(KA)

Fator de potência

230

1,2

6,10,16,20,

25,32,40

4.5

0.65~0.70

400

3,4

4.5

230

1,2

50,63

4.5

0.75~0.80

400

3,4

4.5



Observação:

1. Vida mecânica: 10.000 vezes (desliga-liga).

2.resistência ao calor: categoria 2 (temperatura 55°C, umidade relativa 95%).

3.a fiação é com terminal de fixação, diâmetro do cabo: 25mm2.



Diagrama de característica de disparo por corrente:

Corrente de teste

(A)

Corrente nominal

(A)

Tempo solicitado

Resultado

Estado inicial

Observação

1.13In

todos

t>=1h

Não dispara

Frio

1.45In

Todos

T<1h

dispara

calor

A corrente sobe de forma estável até o valor solicitado em 5s

2.55In

In<=32A

1s<t<60s

dispara

Frio

Interruptor auxiliar fechado, energia ligada

2.55In

In>32A

1s<t<120s

dispara

Frio

Interruptor auxiliar fechado, energia ligada

5In(modo C)

Todos

t>=0.1s

Não dispara

Frio

Interruptor auxiliar fechado, energia ligada

10In(modo C)

Todos

T<0.1s

 dispara

Frio

Interruptor auxiliar fechado, energia ligada

10(modo D)

Todos

t>=0.1s

 Não dispara

Frio

Interruptor auxiliar fechado, energia ligada

14In(modo D)

Todos

T<0.1s

dispara

Frio

Interruptor auxiliar fechado, energia ligada




DZ47  (4.5KA)  Miniature Circuit Breaker

 DZ47  (4.5KA)  Miniature Circuit Breaker



  • Perguntas frequentes (FAQ)



  • P: Qual é a diferença entre a curva C e a curva D para o MCB DZ47-63?
    R: A curva C dispara em 5–10In, projetada para iluminação e tomadas residenciais com corrente de partida normal. A curva D dispara em 10–14In, usada para motores, compressores e equipamentos com alta corrente de partida, para evitar disparos falsos.

  • P: O MCB DZ47-63 pode ser usado como disjuntor de entrada principal residencial?
    R: Sim. O DZ47-63 2P é amplamente usado como disjuntor principal para quadros de distribuição residenciais. Para entrada comercial ou industrial trifásica, o 3P/4P é adequado. Para proteção principal de serviço pesado, recomendamos nossa série MCCB.
  • P: Qual é a diferença entre MCB 1P, 2P, 3P e 4P e quando devo usar cada um?
    R: O 1P interrompe apenas a fase (para iluminação). O 2P interrompe fase + neutro (entrada/tomadas residenciais). O 3P interrompe as três fases (motores industriais). O 4P interrompe três fases + neutro (entrada trifásica comercial).
  • P: Por que a capacidade de interrupção de 4.5kA é suficiente para uso residencial e comercial leve?
    R: A maioria dos sistemas de distribuição de baixa tensão tem corrente de curto-circuito abaixo de 4.5kA. Os 4.5kA garantem interrupção segura do circuito sem danos, sendo econômicos e confiáveis para aplicações diárias.
  • P: Qual é a diferença entre MCB e RCBO? O DZ47 pode substituir o RCBO?
    R: O MCB DZ47 oferece apenas proteção contra sobrecorrente/curto-circuito. O RCBO adiciona proteção contra fuga de corrente para evitar choque elétrico. O DZ47 não pode substituir o RCBO em áreas úmidas ou circuitos de tomadas onde a proteção contra fuga é necessária.
  • P: Qual é a vida útil do MCB DZ47-63?
    R: A vida mecânica é de 10.000 ciclos de manobra. Em condições normais de operação, a vida útil é de 8–12 anos. Recomendamos a substituição em caso de aquecimento evidente, mau funcionamento ou desgaste.


Perfil da empresa

SINGI
é um fabricante de destaque do MCB série DZ47, com mais de 31 anos de experiência em produção para oferecer proteção de circuito de alta qualidade. Nossa linha DZ47 é produzida em nossa fábrica certificada ISO9001 com montagem automatizada, garantindo consistência e confiabilidade. Reconhecida por atacadistas globais, a linha DZ47 da SINGI possui CE CB e CCC certificações, tornando-se referência em segurança e custo-benefício no mercado de material elétrico de baixa tensão.


palavras-chave: MCB, disjuntor em miniatura, fabricante na China


Cenário de aplicação



1. Edifícios residenciais e comerciais

Proteção elétrica residencial: Em casas residenciais comuns, os MCBs são usados para proteger circuitos de iluminação, tomadas, aparelhos de ar-condicionado, aquecedores de água e outros eletrodomésticos. Se ocorrer um curto-circuito ou sobrecarga em um aparelho, o MCB desliga a energia rapidamente, evitando superaquecimento e incêndios causados pelos fios, garantindo a segurança das pessoas e dos bens.



Espaço comercial Proteção: Em espaços comerciais como edifícios de escritórios, centros de compras e hotéis, os MCBs são usados para proteger circuitos de diversos equipamentos de escritório, sistemas de iluminação e sistemas de ar-condicionado. Os MCBs podem evitar rapidamente sobrecargas de circuito e curtos-circuitos causados por falha de equipamento ou erro humano, garantindo a segurança das pessoas e dos bens.



2. Setor industrial

Proteção de pequenos equipamentos: Na produção industrial, muitos pequenos equipamentos e máquinas exigem MCBs para proteção de circuito. Por exemplo, pequenas máquinas-ferramenta e ferramentas elétricas exigem MCBs para evitar danos causados por fluxo de corrente anormal durante a operação, prolongando sua vida útil.

Proteção de circuitos de controle: Em sistemas de controle industrial complexos, os MCBs são usados para proteger o funcionamento normal dos circuitos de controle. Eles garantem que a energia seja cortada prontamente em caso de falha, evitando danos ao sistema de controle e, assim, garantindo a estabilidade e a segurança de todo o processo industrial.



3. Sistemas de iluminação



Iluminação pública: Em espaços de iluminação pública como iluminação de ruas, iluminação de praças e iluminação de parques, os MCBs são usados para proteger os circuitos de iluminação. Os MCBs podem evitar curtos-circuitos e sobrecargas causados por falhas de lâmpadas ou fiação envelhecida, garantindo a confiabilidade das lâmpadas e proporcionando um ambiente noturno seguro.



Iluminação interna de grande porte: Os MCBs também são importantes nos sistemas de iluminação interna de grandes edifícios, como centros de compras, estádios e pavilhões de exposições. Eles protegem os circuitos de iluminação de forma estável, evitando falhas elétricas que podem ocorrer devido a um grande número de lâmpadas e fiação complexa, e garantindo o funcionamento normal da iluminação interna.



4. Sistema de distribuição de energia de baixa tensão

Componente central dos quadros de distribuição: Em sistemas de distribuição de energia de baixa tensão, os MCBs são itens padrão em quadros e painéis de distribuição. Eles fornecem proteção e controle independentes para cada circuito derivado e podem ser configurados de forma flexível com base na carga elétrica real. São essenciais para alcançar uma gestão inteligente da distribuição de energia e uma proteção abrangente do sistema.

Referência de segurança para uso temporário de energia: Canteiros de obras, atividades ao ar livre e outros ambientes de uso temporário de energia apresentam ambientes elétricos complexos e inúmeros riscos potenciais de segurança. Os MCBs fornecem proteção de segurança essencial para esses equipamentos e linhas temporários, garantindo o funcionamento adequado mesmo nesses ambientes complexos de uso de energia e minimizando incidentes de segurança elétrica.
