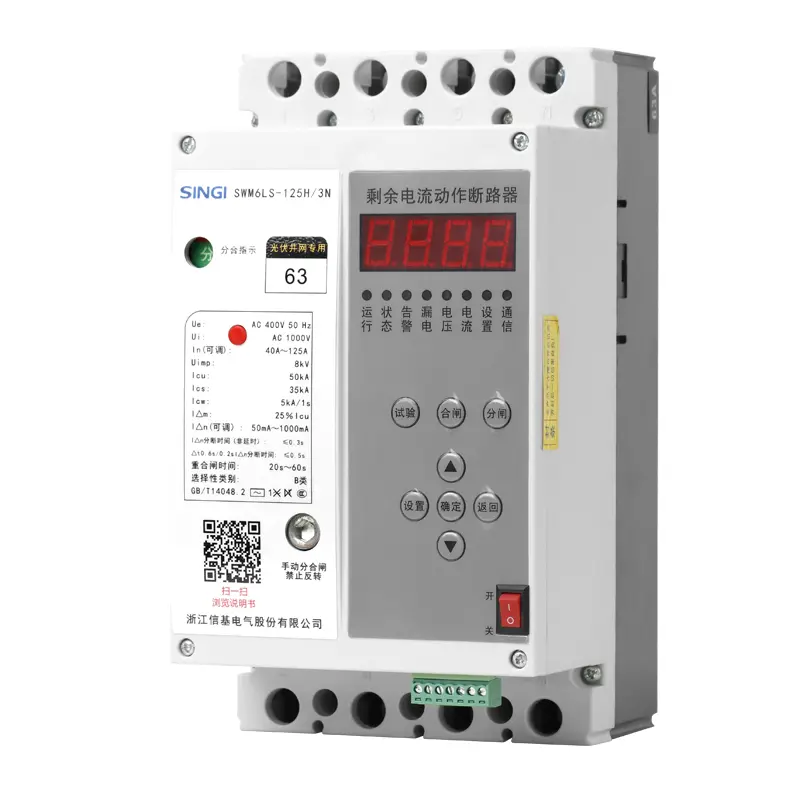

O SINGI SWM6LS-125 é um disjuntor diferencial residual de caixa moldada com religamento automático, desenvolvido para conexão à rede fotovoltaica distribuída de 380V 50Hz. Com proteção RCD tipo B conforme EN 62423 e GB/T14048.21, oferece corrente ajustável (40–125A) e sensibilidade diferencial ajustável (50–1000mA). Integra proteção contra sobrecorrente/fuga, modo manual/automático e religamento automático de 20–60s, além de capacidade de interrupção de 25kA, garantindo operação segura e estável dos sistemas fotovoltaicos.
l Com sinal de partida do gerador: quando a fonte normal está anormal, o controlador do ATS envia um sinal de partida ao gerador, que então gera automaticamente.
Parâmetro
Especificação
Modelo do produto
SWM6LS-125
Tipo de produto
Disjuntor diferencial residual com rearme em caixa de plástico
Corrente de estrutura (Inm)
125A
Número de polos
Exibição de detalhes MCCB2
Tensão nominal de emprego (Ue)
AC 400V / 50Hz
Tensão nominal de isolamento (Ui)
CA 1000 V (adapta-se à oscilação da tensão da rede FV)
Tensão suportada de impulso nominal (Uimp)
8kV
Capacidade limite de interrupção de curto-circuito (Icu)
25kA
Capacidade de interrupção de curto-circuito em serviço (Ics)
18kA
Corrente nominal ajustável (In)
40A ~ 125A
Faixa ajustável de corrente residual
50mA ~ 1000mA
Tempo de disparo primário
0.3s
Tempo de rearme
20 s ~ 60 s (ajustável)
Tipo de proteção de corrente residual
Tipo B
Norma de conformidade
GB/T14048.21
Corrente suportada de curta duração
5kA / 1s (25% Icu)
Modo de operação
Fechamento/abertura manual + rearme automático
Aplicação principal
Especial para FV conectada à rede
Sobre o fabricante
Zhejiang Singi Electrical LLC é uma empresa de alta tecnologia especializada em P&D, produção e venda de equipamentos elétricos de baixa tensão, com foco na P&D e fabricação de produtos elétricos especiais para conexão à rede fotovoltaica. A empresa possui uma equipe profissional de P&D e uma oficina de produção moderna, e todos os seus produtos passam pelas certificações CCC, CE e outras internacionais e nacionais, atendendo às normas setoriais GB, IEC e EN. A Singi Electric se compromete a oferecer soluções elétricas de baixa tensão seguras, confiáveis e de alto desempenho para geração fotovoltaica, distribuição industrial e comercial, eletricidade residencial e outros setores, e estabeleceu relações de cooperação de longo prazo com muitas empresas fotovoltaicas renomadas e companhias de energia elétrica no país e no exterior.
Perguntas frequentes (FAQ)
P: Por que o SWM6LS-125H/3N foi projetado com proteção de corrente diferencial residual do tipo B para conexão à rede fotovoltaica?
R: Os sistemas de conexão à rede fotovoltaica geram corrente de fuga de CC suave devido ao efeito de retificação dos inversores e dos módulos fotovoltaicos, que não pode ser detectada pelos protetores de corrente residual tradicionais do tipo A/AC (causando facilmente saturação magnética e falha no disparo). A proteção tipo B cobre todos os tipos de corrente de falta (CA, CC pulsante, CC suave, corrente composta de alta frequência), que é o tipo de proteção obrigatório para sistemas de conexão à rede fotovoltaica especificado pela EN 62423 e pelas diretrizes técnicas nacionais de conexão à rede fotovoltaica, e pode eliminar os riscos de segurança por fuga de CC em sistemas fotovoltaicos.
P: Qual é a importância da função de religamento automático (20 s-60 s) em aplicações de conexão à rede fotovoltaica?
R: Os sistemas de conexão à rede fotovoltaica frequentemente apresentam faltas temporárias (por exemplo, flutuação instantânea de tensão, indução por raios). A função de religamento automático do SWM6LS-125H/3N pode detectar automaticamente o estado de falta após 20s-60s do disparo. Se a falta for temporária, ele fechará automaticamente para restabelecer o fornecimento de energia, evitando o religamento manual e melhorando a eficiência de geração dos sistemas fotovoltaicos; se a falta for permanente, ele permanecerá disparado para garantir a segurança do sistema.
P: Como a corrente diferencial residual ajustável (50 mA-1000 mA) se adapta aos diferentes cenários de conexão à rede fotovoltaica?
R: Para pequenos sistemas fotovoltaicos residenciais em telhado (≤10kW), pode-se ajustar o baixo valor de corrente residual (50mA-300mA) para obter uma proteção diferencial sensível e evitar riscos de choque elétrico pessoal; para sistemas fotovoltaicos industriais e comerciais de médio e grande porte (10kW-6MW), pode-se ajustar o alto valor de corrente residual (300mA-1000mA) para se adaptar à pequena fuga dos módulos fotovoltaicos de grande escala e evitar disparos falsos causados pela fuga normal do sistema, equilibrando a sensibilidade da proteção e a estabilidade do sistema.
P: Qual é o motivo dos parâmetros contraditórios de capacidade de interrupção em curto-circuito do produto original e qual é o valor nominal real?
R: A página original contém erros de entrada duplicada de parâmetros (50kA é o valor de ensaio; 25kA é a capacidade de interrupção em curto-circuito limite nominal oficial Icu). A capacidade de interrupção em curto-circuito de serviço nominal real Ics do SWM6LS-125H/3N é de 18kA, projetada de acordo com o nível de corrente de curto-circuito dos sistemas de conexão à rede fotovoltaica de 380V (a norma nacional exige uma margem de 20%), que pode suportar plenamente a corrente de falta por curto-circuito nas redes de distribuição fotovoltaica.
P: O SWM6LS-125H/3N pode ser usado em sistemas de distribuição de baixa tensão não fotovoltaicos?
R: Sim. Embora seja especialmente otimizado para conexão à rede fotovoltaica (proteção contra conexão inversa, proteção contra fuga de CC), ele também atende às normas gerais dos sistemas de distribuição de baixa tensão (GB/T14048.21). Pode ser utilizado em sistemas de distribuição de baixa tensão industriais e comerciais com equipamentos de CC (por exemplo, inversores de frequência, fontes de alimentação UPS) que exijam proteção de corrente residual tipo B, e não se limita a cenários de conexão à rede fotovoltaica.
