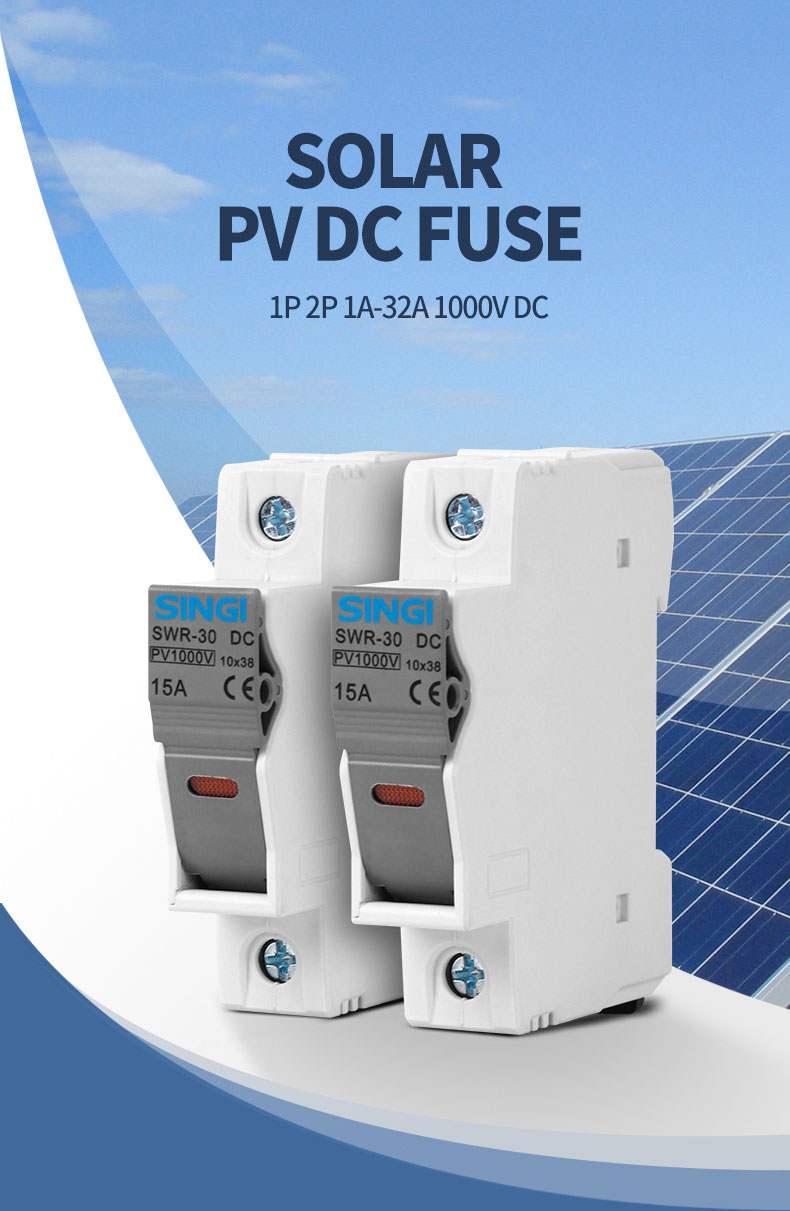

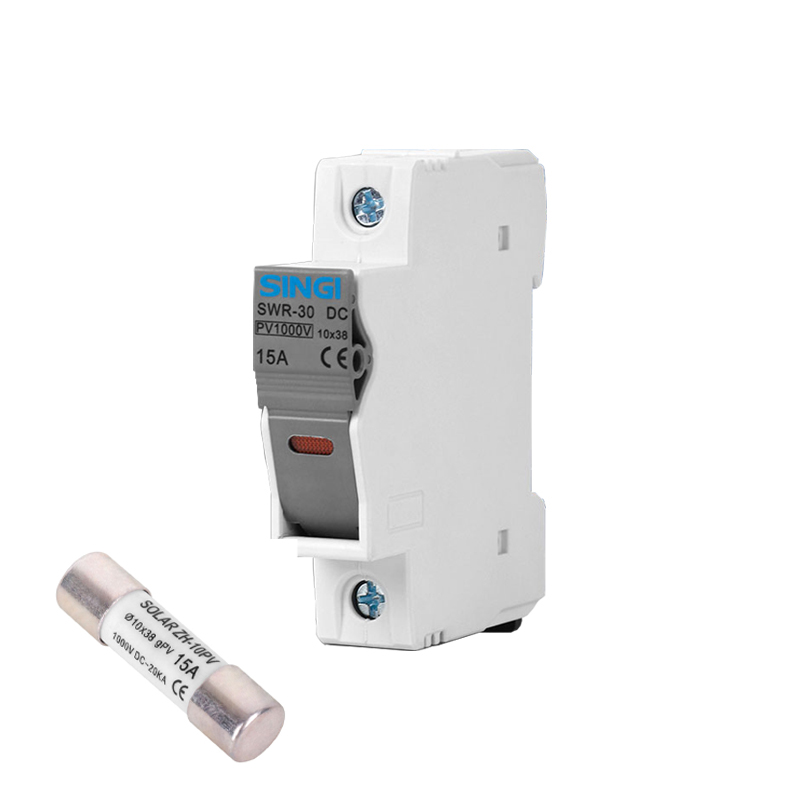

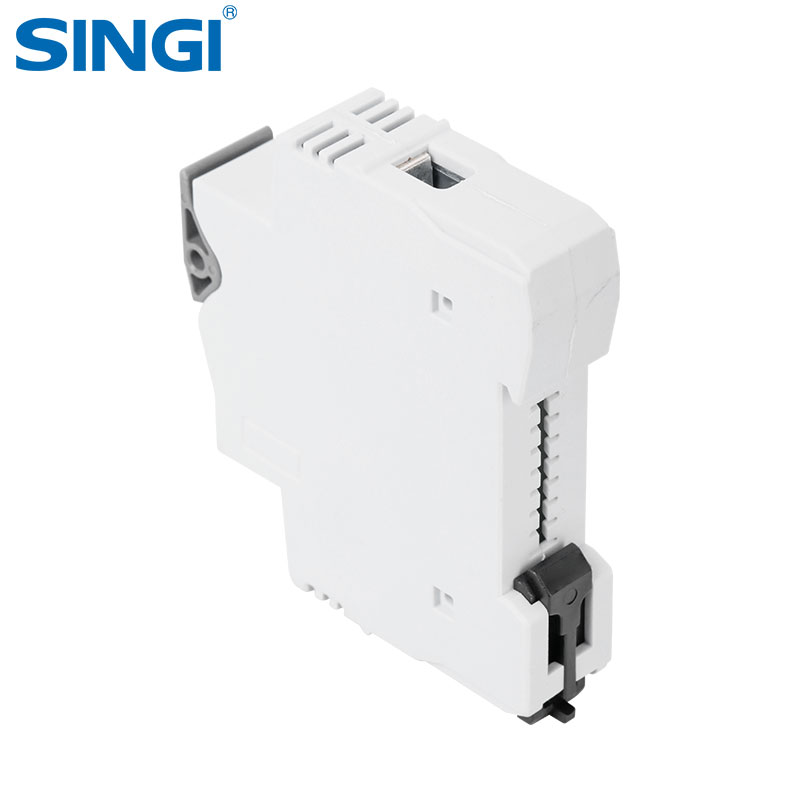

O Porta-fusível CC SWR‑30 é um porta-fusível fotovoltaico de 10×38 mm projetado para proteger strings CC em sistemas solares fotovoltaicos. Ele interrompe baixas sobrecorrentes causadas por corrente reversa e falhas de múltiplos arranjos, garantindo a operação segura de painéis fotovoltaicos, inversores e caixas combinadoras CC.
TParâmetros técnicos

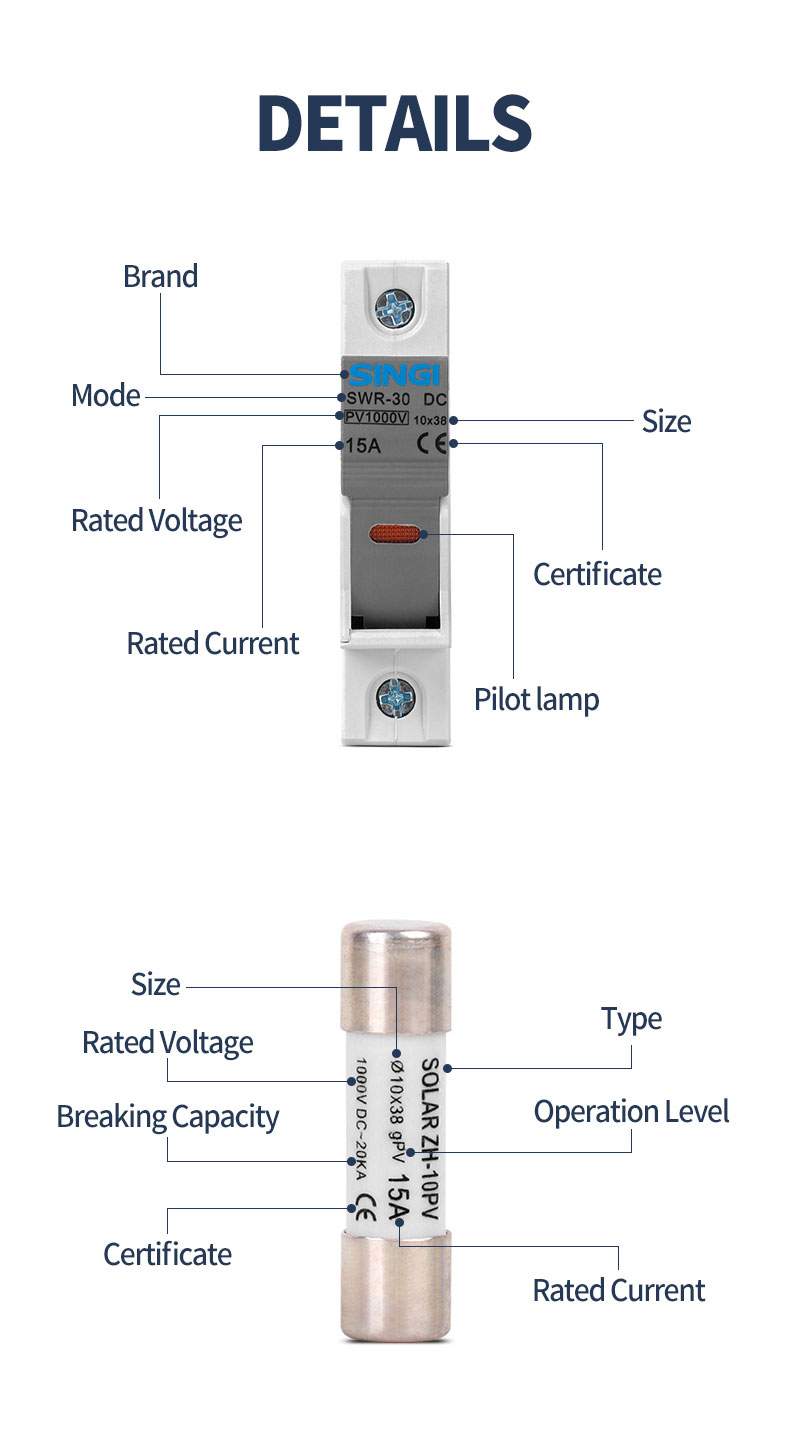

| Parâmetro | Valor |
|---|---|
| Modelo do produto | Porta-fusível CC SWR‑30 |
| tomada de TV de duas teclas | DC 400–1000V |
| Corrente nominal(A) | 1–30A |
| Capacidade de interrupção Ics (A) | 25kA |
| Polo | 1P |
| Tamanho do fusível | 10×38 mm |

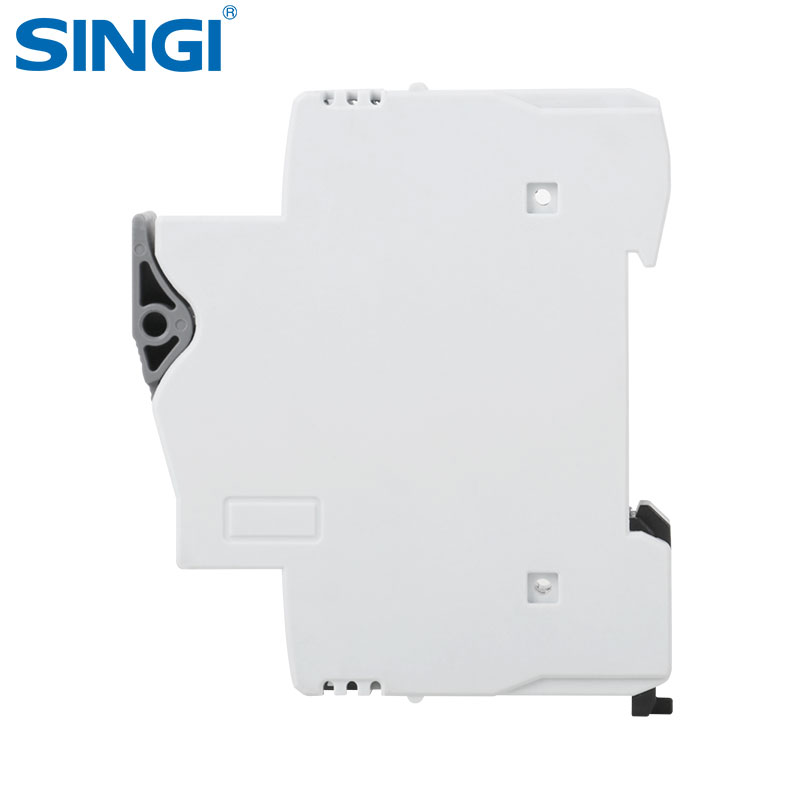

| Método de instalação | Montagem em trilho DIN TH‑35 |
| Corrente residual nominal de não atuação(mA) | Strings FV, caixas combinadoras CC, proteção do inversor |

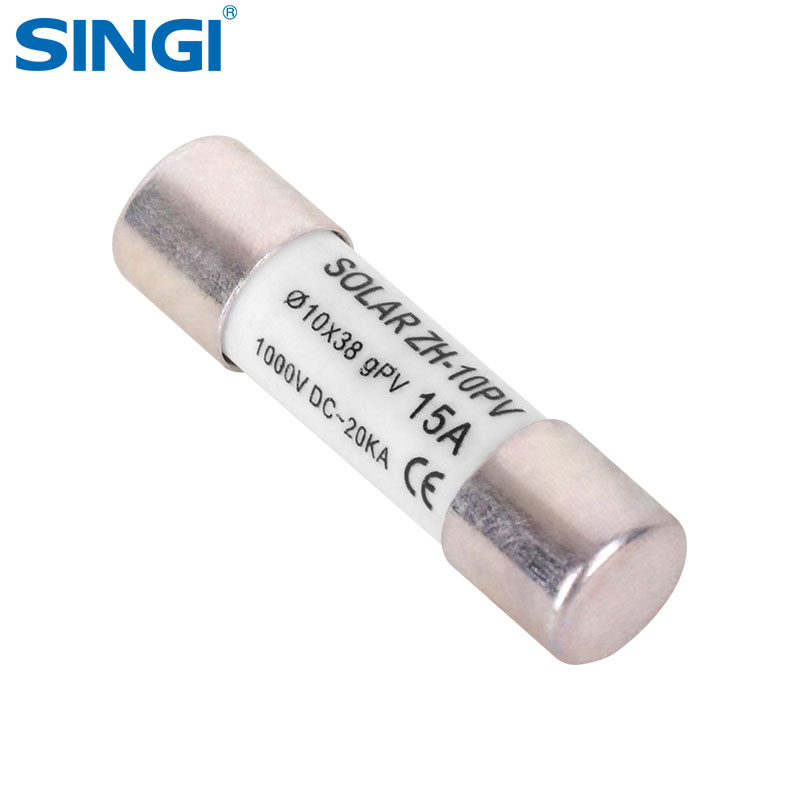

1. Uma linha de elos fusíveis de 10x38 mm projetados especificamente para proteger strings fotovoltaicas. Esses elos fusíveis são capazes de interromper as baixas sobrecorrentes associadas a arranjos de strings fotovoltaicas com falhas (corrente reversa, falha de múltiplos arranjos).
2. Porta-fusível CC usado principalmente em caixas combinadoras CC em sistemas solares fotovoltaicos. Quando um painel fotovoltaico ou um inversor causa sobrecarga ou curto-circuito, ele desarma imediatamente para proteger os painéis fotovoltaicos; o porta-fusível CC também é usado para proteger outras partes elétricas do circuito CC em caso de sobrecarga ou curto-circuito.
tomada de três pinos 16A
Proteção de strings FV Evita a corrente reversa entre arranjos fotovoltaicos em paralelo e isola as strings com falhas.

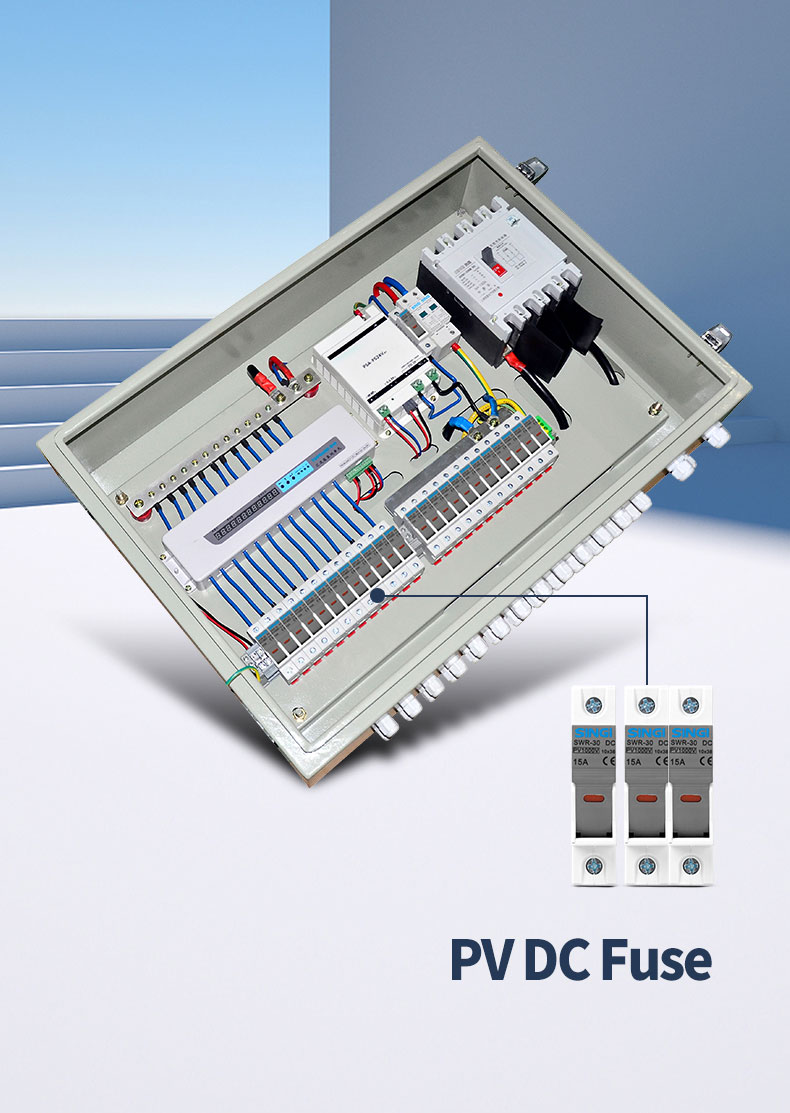

Integração de caixa combinadora CC Fornece proteção contra sobrecorrente antes que a saída CC entre no inversor.
Proteção de entrada do inversor Interrompe curto-circuitos causados por falhas do painel ou realimentação do inversor.
Proteção geral de circuitos CC Adequado para sistemas de baterias, painéis de distribuição CC e equipamentos CC de baixa tensão.
Apresentação da empresa
Singi Electrical é um fabricante profissional de dispositivos de proteção elétrica de baixa tensão, especializado em componentes fotovoltaicos como MCB de CC, MCCB, porta-fusíveis e caixas de distribuição. A empresa concentra-se em engenharia de alta confiabilidade, conformidade internacional e produção em larga escala para os mercados de energia solar em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
R: Os arcos CC são contínuos e mais difíceis de extinguir do que os arcos CA. O SWR‑30 foi projetado para interromper baixas sobrecorrentes e correntes reversas em strings fotovoltaicas, o que os porta-fusíveis CA padrão não conseguem lidar de forma confiável.
R: Ele pode interromper a corrente reversa entre arranjos fotovoltaicos em paralelo e falhas de múltiplos arranjos causadas por irradiância irregular ou desequilíbrio de strings. Essas falhas podem danificar painéis e inversores se não forem isoladas rapidamente.
R: O formato de 10×38 mm oferece um tamanho compacto enquanto suporta alta capacidade de interrupção (25 kA), tornando-o adequado para aplicações fotovoltaicas de alta tensão, nas quais espaço e confiabilidade são fundamentais.
R: Ele isola as strings com falhas antes que se propaguem para o barramento CC principal, evitando danos térmicos, desligamentos do inversor e falhas em todo o sistema.
R: Sim. Embora seja otimizado para sistemas fotovoltaicos, ele pode proteger qualquer circuito CC que exija proteção contra sobrecorrente de alta tensão, como bancos de baterias ou painéis de distribuição CC.
