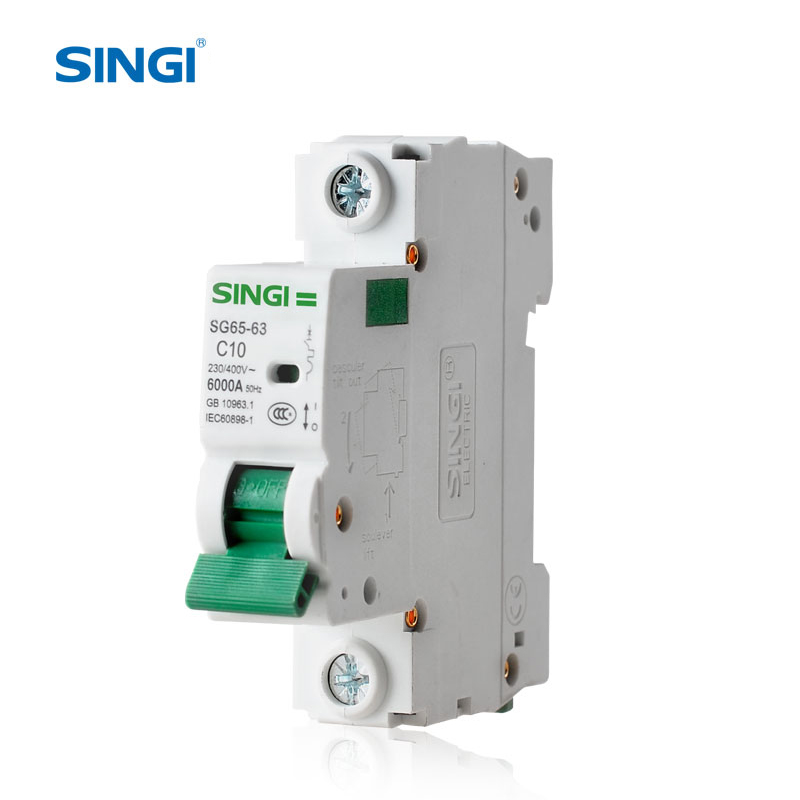

O DC SG65-63 é um disjuntor em miniatura de CC de alto desempenho com capacidade de interrupção de 6kA, disponível em configurações 1P/2P/3P/4P e corrente nominal de 6A–63A. Proporciona proteção confiável contra sobrecorrente e curto-circuito para sistemas de alimentação de CC em aplicações fotovoltaicas, de carregamento de veículos elétricos, transporte ferroviário, marítimas e de usinas elétricas.
Principais características

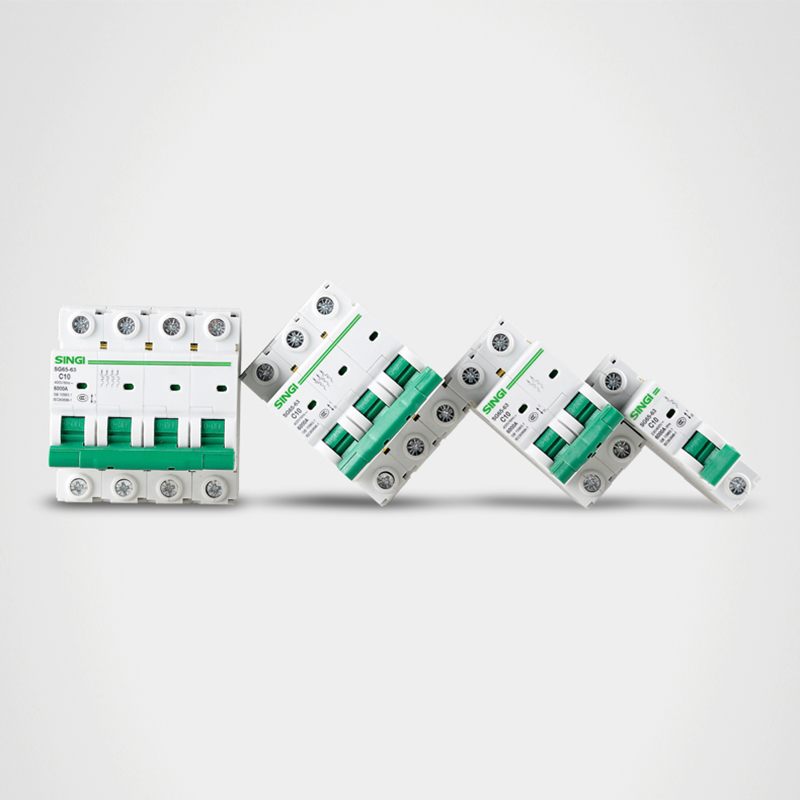

- Opções de polos 1P / 2P / 3P / 4P
- Alta capacidade de interrupção de 6 kA
- Tecnologia de proteção CC estável e madura
- Vida mecânica de até 20.000 vezes
- Resistência ao calor: Classe 2 (55 °C, 95% de umidade)
- Cabeamento com borne e braçadeira, suporta cabo de até 25 mm²
- Adequado para CC industrial, nova energia e sistemas de transporte
- Suporta OEM & ODM
- Base de produção de 20.000 ㎡ para fornecimento em massa

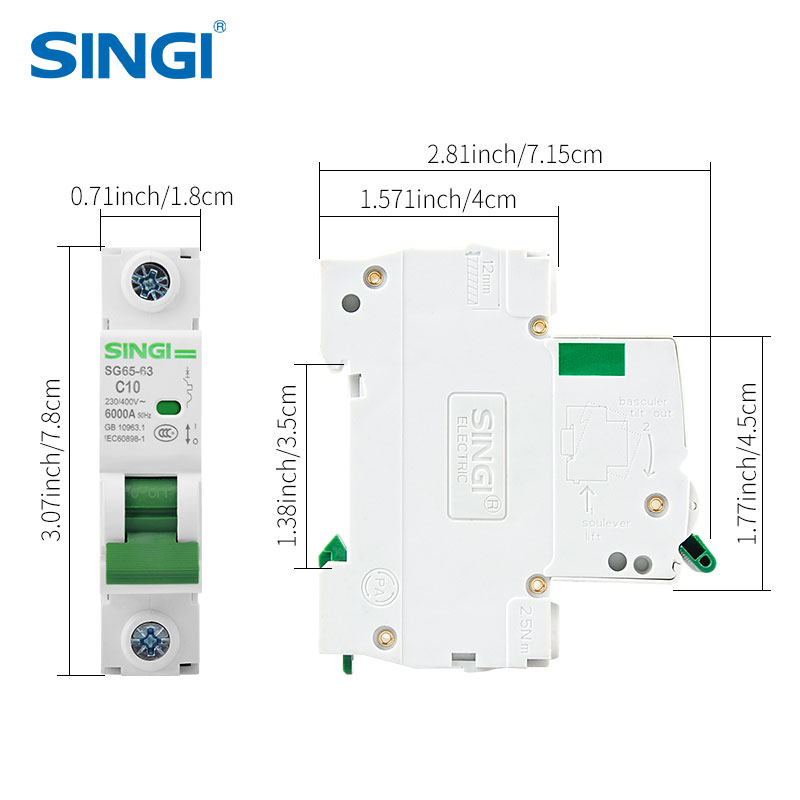

Parâmetro técnico básico
| Item | Especificação |
|---|
| Modelo | DC SG65-63 |
| PARÂMETRO TÉCNICO | 6kA |
| Corrente nominal In (A) | 1P, 2P, 3P, 4P |
| Tensão nominal | 230V, 400V DC |
| Corrente nominal | 6A,10A,16A,20A,25A,32A,40A,50A,63A |
| Fator de potência | 0.65~0.70 / 0.75~0.80 |
| Vida mecânica | 20.000 vezes (desligado-ligado) |
| Resistência ao calor | Classe 2 (55 °C, 95% UR) |
| Capacidade de cabeamento | Cabo de até 25 mm² |
| Corrente residual nominal de não atuação(mA) | Sistemas de energia CC, FV, recarga de VE, transporte ferroviário, navios, usinas elétricas |
Observação:
3Ie, 1,05Ue, COS=0,65
1. Número de polos: 1P;2P;3P;4P
3. A fiação é com terminal e braçadeira, diâmetro do cabo: 25mm2
3. Ligação de fios de 25 mm² e abaixo
Exibição de detalhes MCCB10 | Exibição de detalhes MCCB12 | modelo | Resultado | Estação de partida | Observação |
1.13In | all | Corrente da estrutura lnm(A) | nível de capacidade de interrupção | Frio |
|
Corrente de ajuste lr1(A) | Tensão de isolamento nominal Ui(V) | Tensão de trabalho nominal Ue(V) | disparo | Tensão nominal suportável de impulso Uimp(V) | Capacidade limite de interrupção de curto-circuito lcu(kA) |
Capacidade de serviço de interrupção de curto-circuito lcs(kA) | Corrente de curto-circuito suportável de serviço lcw(kA)/1s | categoria de uso | disparo | Frio | distância de arco(mm) |
Capacidade de serviço de interrupção de curto-circuito lcs(kA) | Desempenho operacional(vezes):com energia/sem energia | Disjuntor em caixa moldada eletrônico | disparo | Frio | distância de arco(mm) |
3Informações do MCCBBExibição do MCCB | Tensão de isolamento nominal Ui(V) | Exibição do MCCB2 | nível de capacidade de interrupção | Frio | distância de arco(mm) |
Exibição do MCCB5BExibição do MCCB | Tensão de isolamento nominal Ui(V) | Exibição do MCCB6 | disparo | Frio | distância de arco(mm) |
Exibição de detalhes MCCB | Tensão de isolamento nominal Ui(V) | Exibição do MCCB2 | nível de capacidade de interrupção | Frio | distância de arco(mm) |
Exibição de detalhes MCCB8 | Tensão de isolamento nominal Ui(V) | Exibição do MCCB6 | Parâmetros técnicos do MCCB | Frio | distância de arco(mm) |
Parâmetros técnicos do MCCB11 | Tensão de isolamento nominal Ui(V) | Exibição do MCCB2 | Parâmetros técnicos do MCCB13 | Frio | distância de arco(mm) |
Parâmetros técnicos do MCCB14 | Tensão de isolamento nominal Ui(V) | Exibição do MCCB6 | disparo | Frio | distância de arco(mm)
|
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.

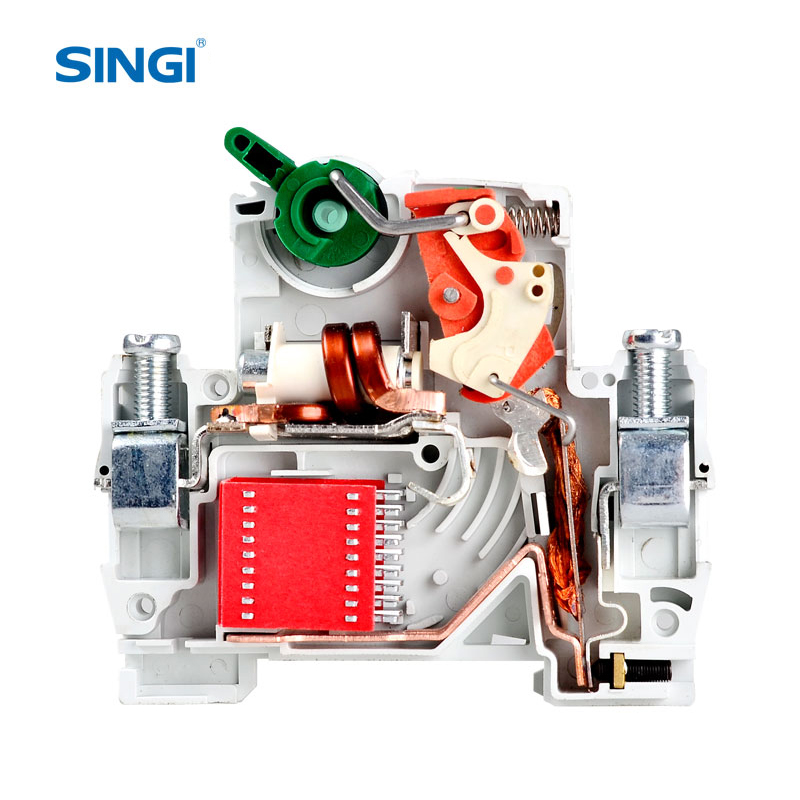

P: Por que devo usar um MCB CC dedicado em vez de um MCB CA em sistemas FV ou VE?R: A corrente CC não tem ponto de cruzamento por zero, o que torna a extinção dos arcos muito mais difícil do que em CA. Os disjuntores em miniatura CA comuns não conseguem interromper com segurança os arcos CC, o que pode causar queima, incêndio ou explosão. O SG65-63 CC utiliza um sistema de extinção de arco especialmente projetado para uma proteção CC estável.
P: Qual é a diferença entre as curvas de disparo B, C e D deste MCB CC?R: A curva B dispara entre 3–5 In para cargas eletrônicas sensíveis. A curva C dispara entre 5–10 In para iluminação e energia em geral. A curva D dispara entre 10–14 In para cargas de alta irrupção, como motores, compressores e módulos de carregamento de veículos elétricos.
P: Por que a capacidade de interrupção de 6 kA é importante para sistemas de energia CC?R: Uma capacidade de interrupção de 6 kA garante que o disjuntor em miniatura possa cortar com segurança a corrente de curto-circuito em arranjos fotovoltaicos, sistemas de baterias e pontos de recarga de veículos elétricos sem sofrer danos. Ela garante a segurança do sistema em condições extremas de falha.
P: Este MCB CC pode ser usado tanto em circuitos CC positivos quanto negativos?R: Sim. A estrutura e o design de extinção de arco suportam ambas as polaridades, o que faz com que seja amplamente utilizado em pacotes de baterias, caixas combinadoras fotovoltaicas e sistemas de alimentação CC bidirecionais.
P: O que torna este MCB adequado para transporte ferroviário e energia naval?R: Apresenta forte resistência ao calor (Classe 2, 55 °C, 95 % de umidade), elevada vida mecânica (20.000 ciclos) e desempenho estável em ambientes adversos de vibração e umidade típicos do transporte.
P: Como a capacidade de cabeamento de 25 mm² melhora a aplicação em campo?R: A grande capacidade de cabeamento suporta cabos grossos utilizados em sistemas CC de alta potência (fotovoltaica, armazenamento de energia, recarga de veículos elétricos), reduzindo a geração de calor, garantindo a capacidade de condução de corrente e melhorando a confiabilidade a longo prazo.
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é um fabricante profissional de componentes elétricos de baixa tensão e de CC com uma base de produção de 20.000 ㎡. Somos especializados em disjuntores de CC, MCBs, RCBOs, AFDDs e dispositivos de proteção fotovoltaica. Com tecnologia de P&D e produção madura e estável, oferecemos produção em série e serviços de OEM e ODM. Nossos produtos são amplamente utilizados nos setores de novas energias, industrial, comercial, transporte e marítimo em todo o mundo.
tomada de três pinos 16A
- Sistemas fotovoltaicos (FV): Caixas combinadoras CC, proteção de entrada do inversor
- Carregadores de veículos elétricos: Proteção de circuitos CC
- Sistemas de transporte ferroviário: alimentação CC de trens
- Sistemas de energia naval: distribuição CC marítima
- Alimentação CC industrial: pacotes de baterias, sistemas de armazenamento de energia
- Usinas elétricas & energia de reserva: Proteção de cargas CC
- Sistemas de automação & propulsão: circuitos de controle CC
