1. Introdução dos produtos principais

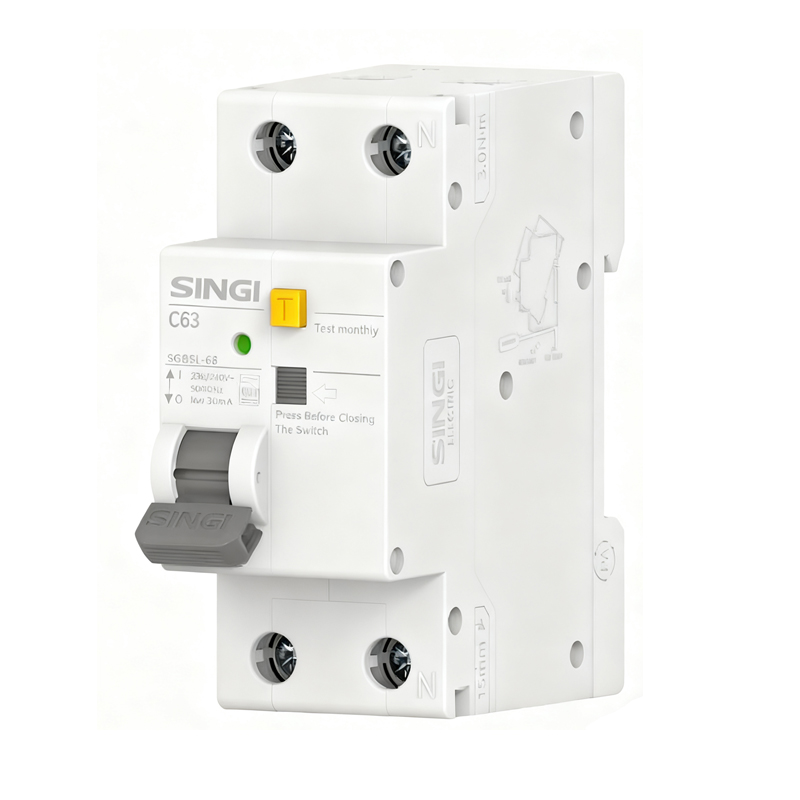

O RCBO tipo A/B/AC SGB5L-63, fornecido pela Zhejiang Singi Electrical LLC,
é um disjuntor diferencial residual 1P+N com proteção integrada contra sobrecorrente.
Ele suporta proteção diferencial residual dos tipos AC, A e B, abrange correntes nominais de
6 A a 63 A, e opera em 230/240 V~ 50/60 Hz. Proporciona proteção confiável contra curto-circuito,
proteção contra sobrecarga e proteção contra corrente de fuga residual, amplamente utilizado em instalações residenciais,
cenários comerciais, fotovoltaicos e de carregamento de veículos elétricos.
2. Parâmetros técnicos
| O RCBO DZ30LE-50 é adequado ao circuito residual monofásico de 50/60Hz, tensão nominal | GB/T 16917.1、GB/T 22794 / IEC/EN 61009-1、IEC/EN62423 |
| Corrente nominal In (A) | 1P+N (dois módulos, 36 mm de largura) |
| Tensão nominal de trabalho | 230/240V |
| Corrente máxima do quadro | 63A |
| Tipo de atuação | 6A,10A,16A,20A,25A, 32A,40A,50A,63A |
| Tensão nominal de isolamento | 500V |
| Corrente residual de operação nominal | 10mA,30mA,50mA,100mA,300mA |
| Corrente residual de não operação nominal | 0.5mA |
| Frequência nominal | 50/60Hz |
| Tipo de proteção contra corrente residual | Tipo A, tipo CA, tipo B |
| Capacidade nominal de fechamento e interrupção residual | 3000A |
| Tipo de disparo | Termomagnético |
| Tipo de disparo instantâneo | Tipo B, tipo C, tipo D |
| Capacidade de interrupção última | 10000A |
| Capacidade de interrupção de serviço | 7500A |
| Vida elétrica - valor médio real | ≥3000 vezes |
| Vida elétrica - valor especificado pela norma | 2000 vezes |
| Vida mecânica - valor médio real | ≥4000 vezes |
| Vida mecânica - valor especificado pela norma | In≤25A 2000 vezes;In>25A 1000 vezes |
| Nível de sobretensão | Ⅲ |
| Grau de poluição | 3 |
| Grau de proteção | IP40;Terminal:IP20 |
| Capacidade de cabeamento | 1.0~16mm² |
| Torque de aperto da fiação | 3N·m |
| Temperatura de operação | -25℃~70℃ |
| Temperatura de armazenamento | -35℃~80℃ |
| Método de montagem | DIN35 |
| Altitude | ≤2000m |
| Dimensões | 85mm*36mm*79mm |
| Peso | 0,19 kg/unidade |
| Embalagem | 6 unidades/caixa, 10 caixas/cartão |
| Armazenamento | O produto deve ser armazenado em um armazém bem ventilado, com umidade relativa não superior a 80 % e temperatura ambiente de -3 °C a +80 °C. Além disso, deve-se evitar a presença de gases ácidos, alcalinos e corrosivos. |
3. Fator de redução
| Tabela de fatores de redução por temperatura | ||||||||||
| Temperatura | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Fator de corrente de serviço nominal | 1.242 | 1.223 | 1.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Temperatura | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | 65℃ | 70℃ |
| Fator de corrente de serviço nominal | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tabela de fatores de redução por altitude | ||||
| Altitude (m) | 2000 | 3000 | 4000 | 5000 |
| Fator de corrente de serviço nominal | 1 | 0.96 | 0.91 | 0.86 |
| Fator de tensão de serviço nominal | 1 | 1 | 1 | 1 |
| Fator de tensão suportável à frequência industrial nominal | 1 | 0.9 | 0.82 | 0.71 |
| Fator de tensão suportável a impulso nominal | 1 | 0.9 | 0.82 | 0.71 |
| Fator de capacidade de interrupção última nominal e vida elétrica | 1 | 0.82 | 0.7 | 0.6 |
| Tabela de fatores de redução de disjuntores em miniatura para instalação lado a lado | |||||
| Número de disjuntores em miniatura | 1 | 2-3 | 4-5 | 6-8 | 9-10 |
| Fator para In ≤ 25A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Fator para 32A≤ln≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |

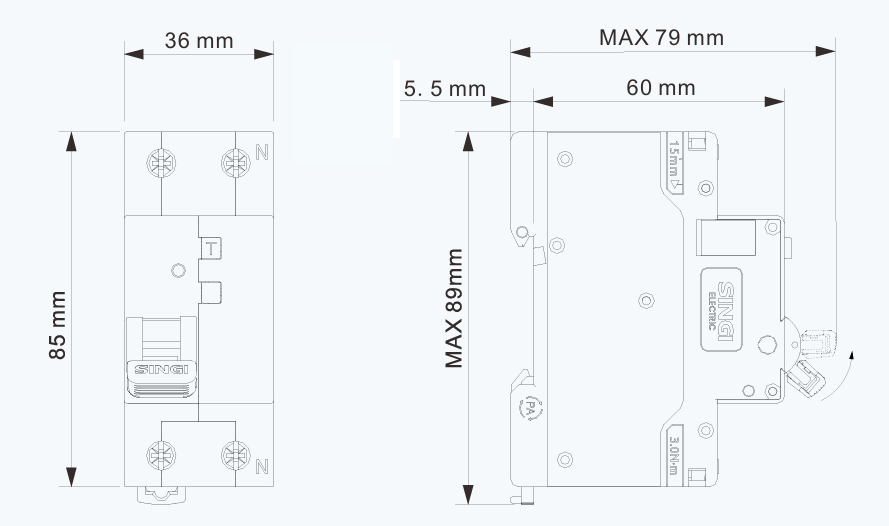

Dimensões de instalação

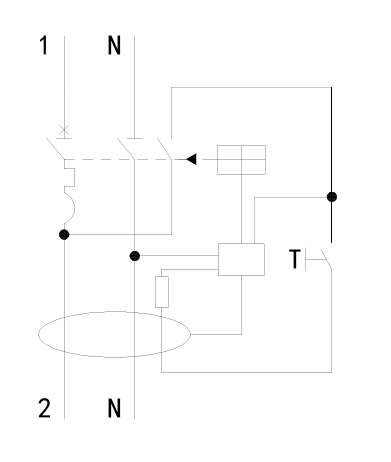

Diagrama de ligação
4. FAQ
5. Apresentação da empresa
6. Cenários de aplicação do produto
