SGB5L-40 RCBO Residual Current Circuit Breaker with Overcurrent Protection

The SGB5L-40 is a high-performance Residual Current Circuit Breaker with Overcurrent Protection (RCBO) designed by Singi Electrical. This compact 1P+N device integrates three critical safety functions into a single 18mm module: leakage protection (preventing electric shock), overload protection (preventing wire overheating), and short-circuit protection (preventing electrical fires). Built to comply with international standards like IEC 61009-1, it features a 6kA breaking capacity and is available in Type A and Type AC to support modern electronic loads.
Estado:
Núm.:
Parâmetros do produto

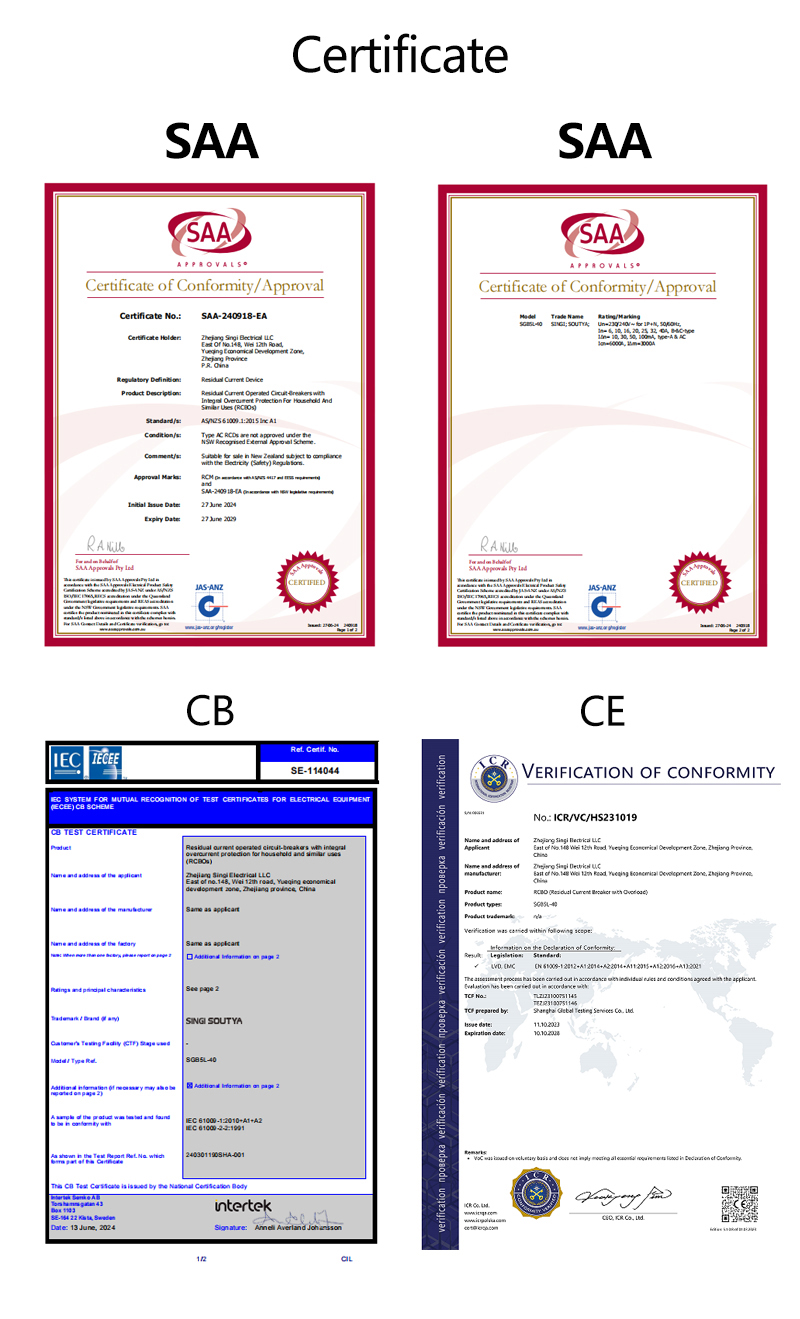

CertificadoSAA,CE,CB
NormaEN61009-1、AS/NZSIEC 61009-1、GB/T16917.1
Polo1P+N
Tensão nominal de trabalho UeAC240V
Corrente máxima da carcaça40A
Corrente nominal In6A.10A.16A.20A.25A.32A.40A
Tensão nominal de isolamento Ui500V
Tensão nominal de impulso suportável Uimp4kV
Corrente residual nominal de operação I△n10mA、30mA、50mA、100mA
Frequência nominal50/60Hz
Tipo de proteção de corrente residual de operaçãoTipo A, Tipo AC
Capacidade de interrupção de corrente residual nominal I△m3000A
Tipo de disparoTermomagnético
Tipo de liberação instantâneaTipo B, Tipo C
Capacidade de interrupção limitante Icu6kA
Capacidade de interrupção operacional Ics6kA
Vida elétricaValor médio real≥ 3000 vezes
Valor especificado pela norma2000 vezes
Vida mecânicaValor médio real≥ 5000 vezes
Valor especificado pela normaIn≤25A 2000 vezes
In>25A 1000 vezes
Nível de sobretensãoⅢ
Grau de poluição3
Grau de proteçãoIP20
Capacidade de fiação1.0-16mm²
Torque de fiação1.5Nm
Temperatura ambiente de operação-25℃~70℃
Temperatura ambiente de armazenamento-35℃~80℃
Método de instalaçãoDIN35
Altitude≤2000m
DimensãoComprimento:85mm;Largura:18mm;Altura:79mm;
Peso0,13kg/peça






SGB5L-40 RCBO Residual Current Circuit Breaker with Overcurrent Protection
SGB5L-40 RCBO Residual Current Circuit Breaker with Overcurrent Protection


1.Sobre a SINGI

Zhejiang Singi Electrical LLC
(Singi Group) é um fabricante de destaque de sistemas elétricos de baixa tensão com 31 anos de história de desenvolvimento. Fundada em 1995, a empresa opera uma 40,000 m² moderna fábrica e emprega mais de 300 profissionais, incluindo uma dedicada equipe de P&D com 30 membros.

Com um capital registrado superior a USD 10 milhões, a Singi obteve mais de 50 patentes nacionais e mantém padrões rigorosos de qualidade através de ISO 9001, ISO 14001 e ISO 45001 certificações. Nossos produtos são confiáveis em mais de 30 países e possuem marcas de segurança globais, incluindo CE, CB, SAA, UL e ETL.



2.Perguntas frequentes (FAQ)

P: Posso substituir um MCB por um RCBO SGB5L-40?

R: Sim. Um RCBO oferece toda a proteção de um MCB mais proteção essencial contra fugas (choque). É uma melhoria recomendada para qualquer circuito que alimente tomadas ou áreas úmidas, desde que haja espaço para o terminal neutro no seu quadro de distribuição.

P: Qual é a diferença entre o Tipo A e o Tipo AC neste modelo?

R: O Tipo AC é para cargas padrão apenas CA, como aquecedores. O Tipo A é o padrão moderno, capaz de detectar falhas tanto CA quanto CC pulsante causadas por dispositivos eletrônicos como notebooks e drivers de LED.

P: Por que meu RCBO dispara quando ligo vários aparelhos?

R: Isso costuma ser "Fuga à terra cumulativa." A eletrônica moderna tem pequenas fugas naturais; quando vários dispositivos estão em um circuito, a fuga total pode exceder o limite de segurança de 30mA. Recomendamos distribuir as cargas entre várias unidades SGB5L-40.

P: Com que frequência devo usar o botão 'Test'?

R: Recomendamos pressionar o botão de teste pelo menos uma vez a cada seis meses (ou mensalmente segundo algumas regulamentações locais) para garantir que o mecanismo interno de disparo permaneça funcional.








3.Principais benefícios & recursos


  • Design de 18mm que economiza espaço: Utilizando uma estrutura 1P+N, o SGB5L-40 ocupa apenas uma largura de módulo padrão (18mm). Isso permite duplicar o número de circuitos em um quadro de distribuição padrão em comparação com os tradicionais RCBOs 2P de 36mm.

  • Proteção avançada Tipo A: Ao contrário dos disjuntores padrão Tipo AC, a versão Tipo A do SGB5L-40 pode detectar correntes residuais DC pulsantes. Isso o torna essencial para ambientes modernos com iluminação LED, computadores e eletrodomésticos inteligentes.

  • Confiabilidade superior: Com uma vida mecânica superior a 5.000 ciclos e uma vida elétrica de 3.000 ciclos, o SGB5L-40 supera significativamente os requisitos padrão para segurança operacional de longo prazo.

  • Resistência ambiental: Projetado para operar em temperaturas de -25°C a +70°C, garantindo proteção estável em climas extremos.



4.Cenários de aplicação

  • Residencial moderno: Ideal para circuitos de cozinha e banheiro, onde a umidade aumenta os riscos de choque. A funcionalidade Tipo A protege eletrônicos domésticos sensíveis de falhas elétricas complexas.

  • Escritórios comerciais: Oferece proteção dedicada para circuitos individuais de estações de trabalho, isolando falhas em um único circuito sem interromper o fornecimento de energia de todo o escritório.

  • Industrial leve: Adequado para máquinas automatizadas e controles de pequenos motores, onde são necessárias capacidade de interrupção de 6kA e curvas de disparo Tipo C para lidar com correntes de partida.
