APLICAÇÃO

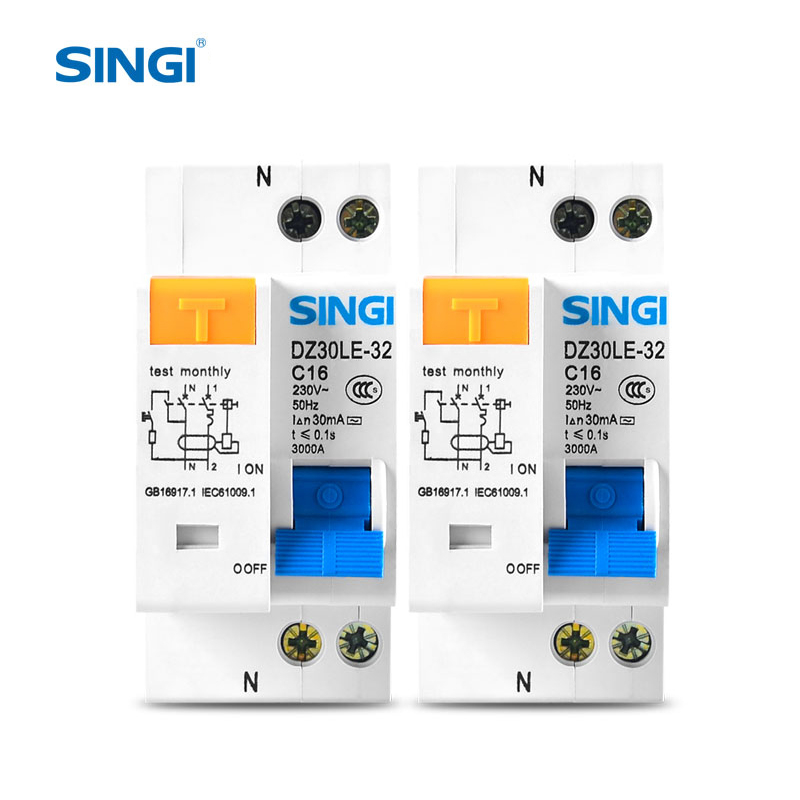

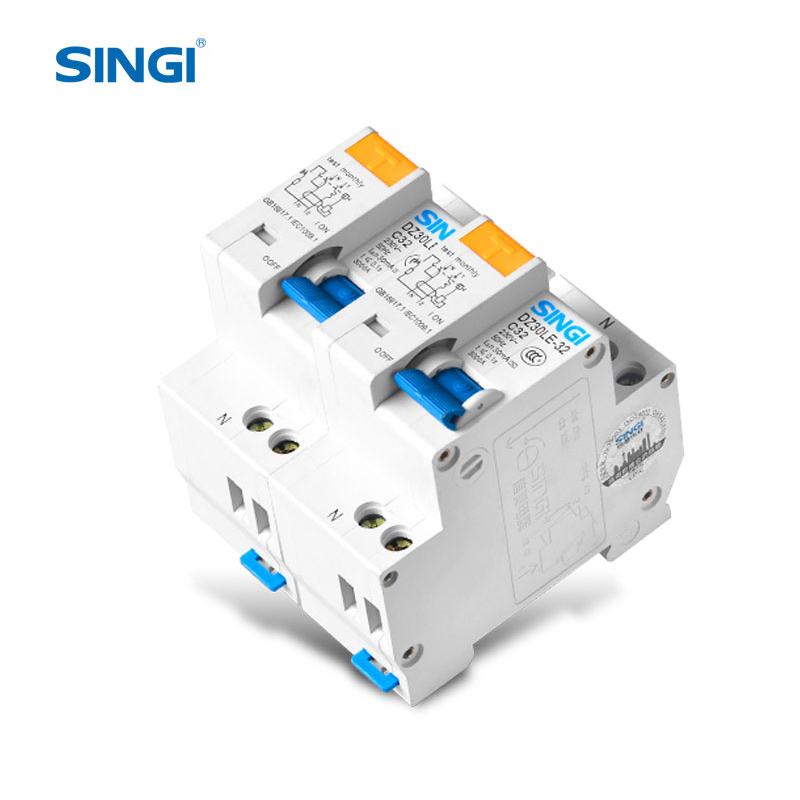

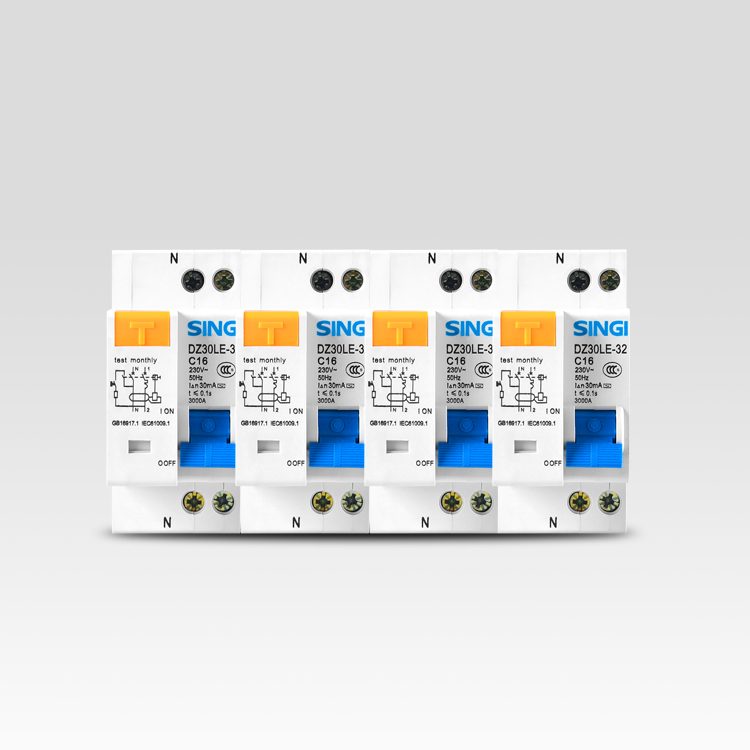

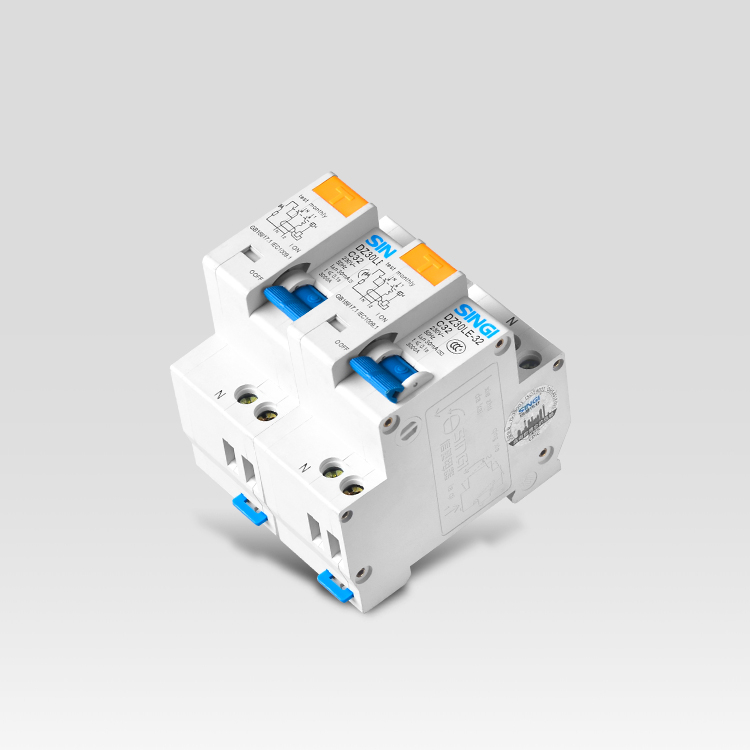

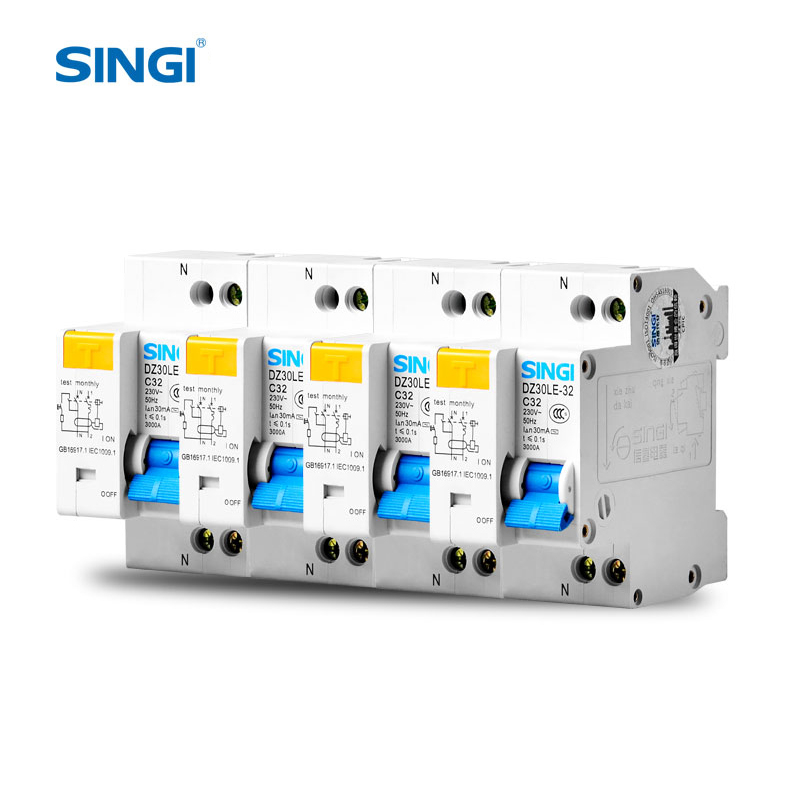

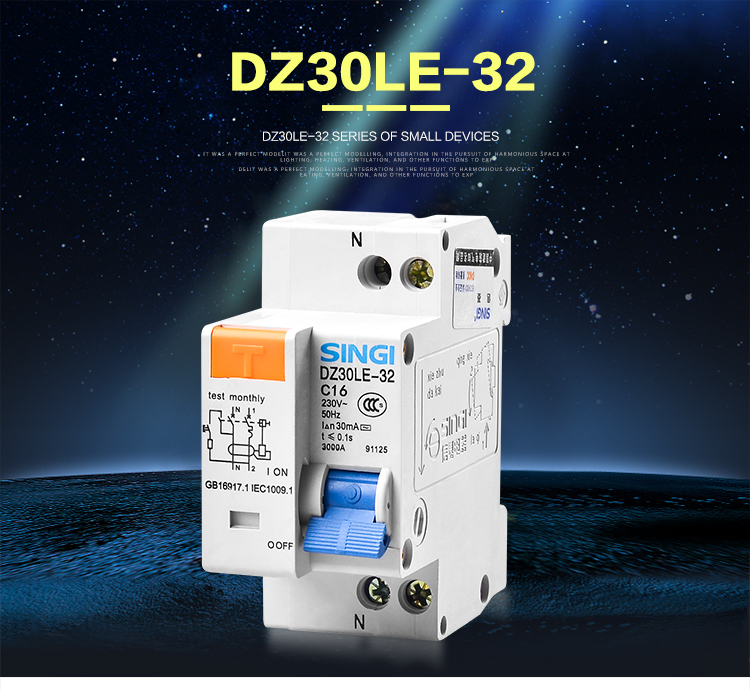

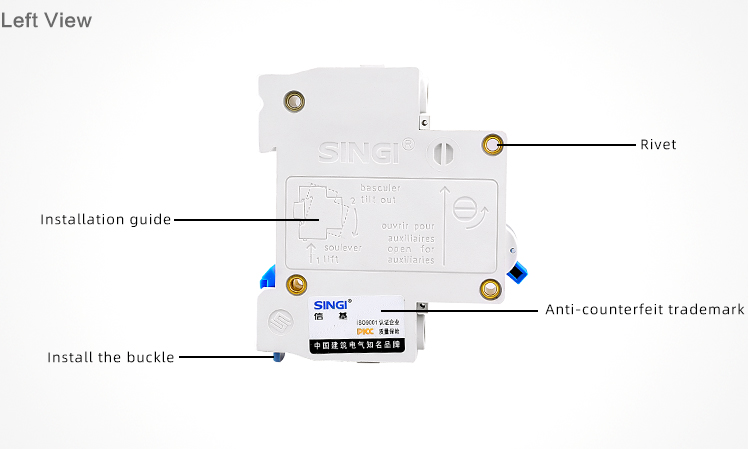

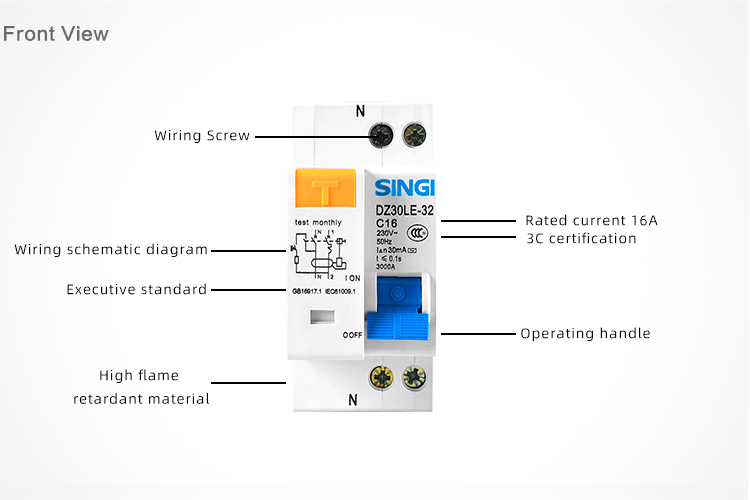

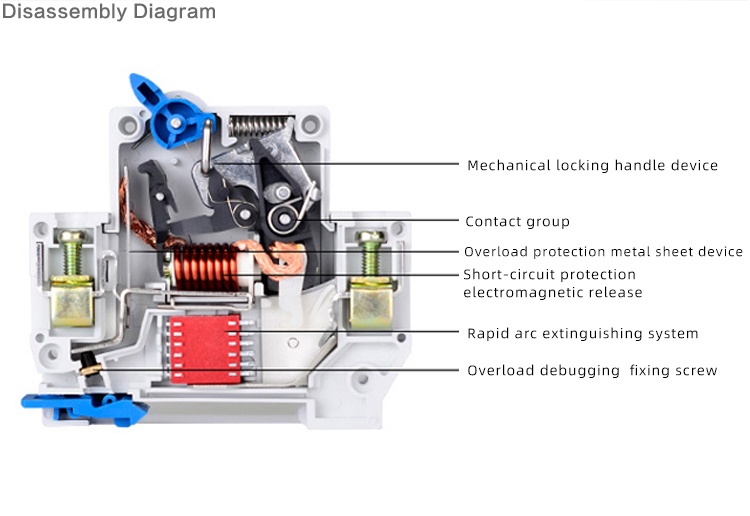

O disjuntor em miniatura da série DZ30-32(linha de fase + fuga da linha neutra) é adequado ao circuito residual monofásico de 50/60Hz, tensão nominal 230V, como proteção contra corrente de fuga e proteção do circuito elétrico civil contra sobrecarga e curto-circuito, e possui as características de volume reduzido e alta capacidade de interrupção. O fio neutro/fase é cortado ao mesmo tempo, e mesmo que o fio esteja com ligação invertida, ainda oferece proteção contra corrente de fuga. O produto está em conformidade com as normas IEC1009.1, GB16917.1etc.

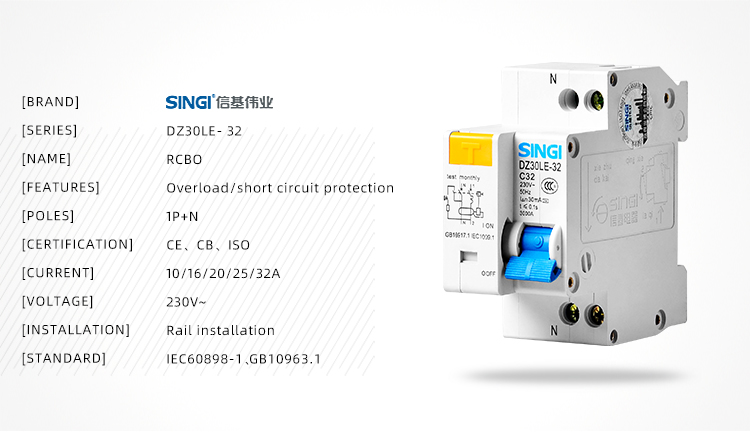

PARÂMETROS TÉCNICOS
| Modelo | Tensão nominal(V) | Polo | Corrente nominal do invólucro(A) | Corrente nominal In(A) | Corrente residual nominal de interrupção(mA) | Corrente residual nominal de não interrupção(mA) | Tempo de interrupção da corrente residual nominal(s) | Capacidade de interrupção (A) | Valor de interrupção de sobretensão(V) |
| DZ30LE-32 | 230 | 1P+N | 32A | 6,10,16,20,25,32 | 30 | 15 | ≤0.1 | 3000 | / |
| DZ30LE-32G | 280V±5V |
CARACTERÍSTICAS DE DISPARO
Corrente de teste (A) | Tensão nominal(V) | Solicitado tempo | Resultado | Estado inicial | Observação |
| 1.13In | Todos | t≥1h | Não dispara | Frio | |
| 1.45In | Todos | t<1h | dispara | Quente | A corrente sobe ao valor solicitado de forma estável em 5s |
| 2.55In | Todos | Is| dispara | Frio | Interruptor auxiliar fechado, alimentação ligada | |
| 5In | Todos | t≥0.1S | Não dispara | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 10In | Todos | t<0.1S | dispara | Frio | Interruptor auxiliar fechado, alimentação ligada |
SIGNIFICADO DO TIPO
CURVA CARACTERÍSTICA DE INTERRUPÇÃO

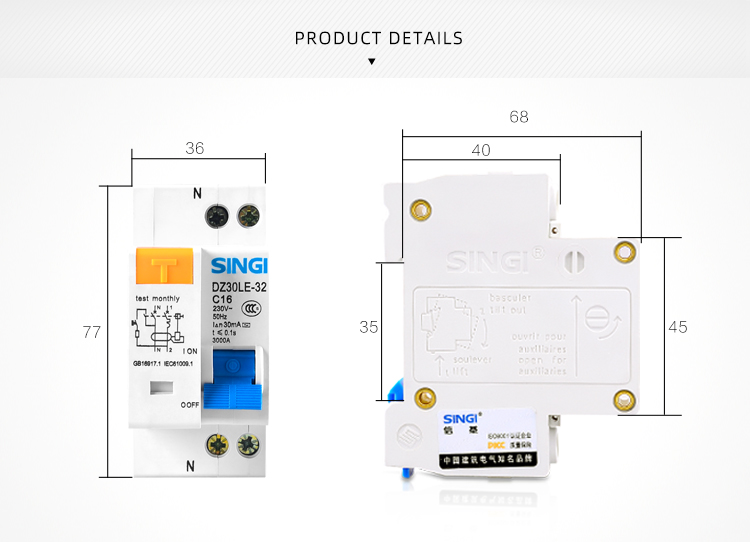

DIMENSÕES
Diretrizes de aplicação:
1. Pressione o botão de teste uma vez por mês, verifique o dispositivo de proteção contra fuga.
2. Quando o dispositivo de proteção contra fuga atuar, o dispositivo apresenta instruções vermelhas na parte frontal.
3. Ao religar o disjuntor, o dispositivo de proteção reinicia automaticamente.
