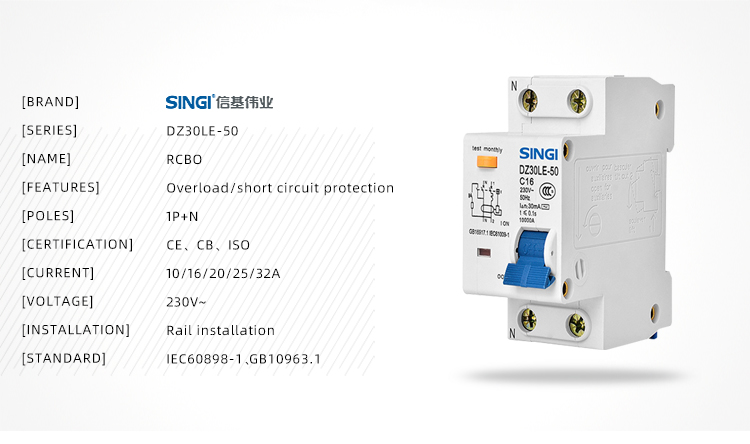

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

Estado:
Núm.:
Parâmetros do produto

APLICAÇÃO
O RCBO DZ30LE-50 é adequado ao circuito residual monofásico de 50/60Hz, tensão nominal
230V, como proteção contra corrente de fuga e proteção do circuito elétrico civil contra sobrecarga e curto-circuito, e possui as características de volume reduzido e alta capacidade de interrupção. O fio neutro/fase é cortado ao mesmo tempo, e mesmo que o fio esteja com ligação invertida, ainda oferece proteção contra corrente de fuga.
O produto está em conformidade com as normas IEC1009.1, GB16917.1etc.



PARÂMETROS TÉCNICOS

Modelo Tensão nominal(V) Polo Corrente nominal do invólucro(A) Corrente nominal In(A) Corrente residual nominal de interrupção(mA) Corrente residual nominal de não interrupção(mA) Tempo de interrupção da corrente residual nominal(s) Capacidade de interrupção (A) Valor de interrupção de sobretensão(V)
DZ30LE-50 230 1P+N 50A

6,10,

16,20,

25,32

30 15 ≤0.1 3000 /
DZ30LE-32G 280V±5V
DZ30LE-32Q 170V±5V





CARACTERÍSTICAS DE DISPARO

Corrente de teste

(A)

Tensão nominal(V)

Solicitado

tempo

Resultado Estado inicial Observação
1.13In Todos t≥1h Não dispara Frio
1.45In Todos t<1h dispara Quente A corrente sobe ao valor solicitado de forma estável em 5s
2.55In Todos Is dispara Frio Interruptor auxiliar fechado, alimentação ligada
5In Todos t≥0.1S Não dispara Frio Interruptor auxiliar fechado, alimentação ligada
10In Todos t<0.1S dispara Frio Interruptor auxiliar fechado, alimentação ligada

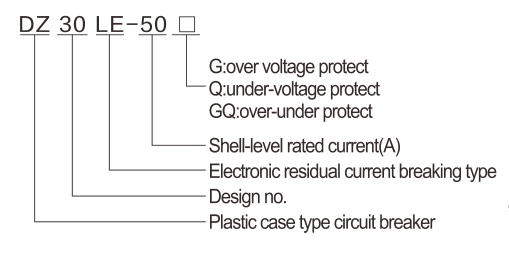

SIGNIFICADO DO TIPO

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

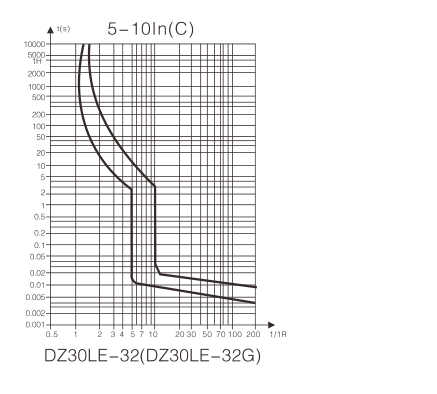

CURVA CARACTERÍSTICA DE INTERRUPÇÃO

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

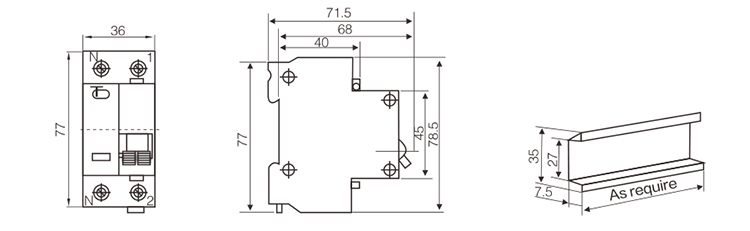

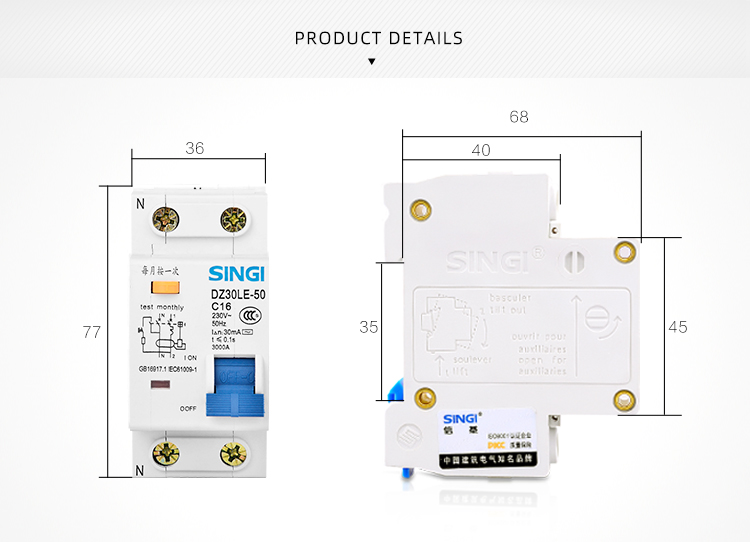

DIMENSÕES

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

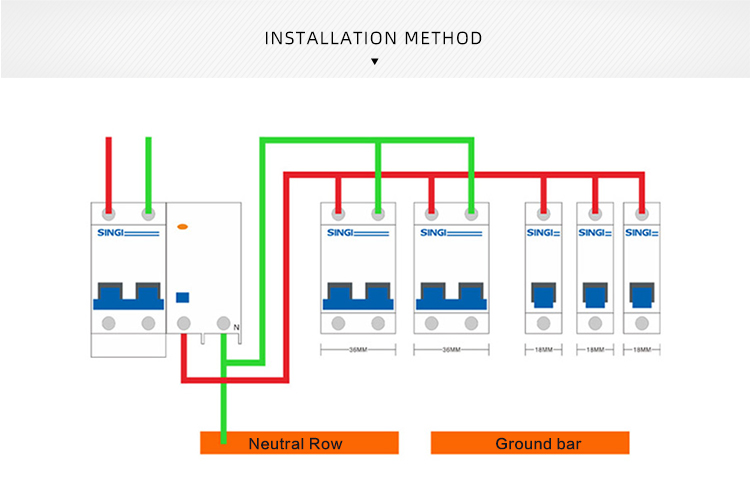

Diretrizes de aplicação:
1. Pressione o botão de teste uma vez por mês, verifique o dispositivo de proteção contra fuga.
2. Quando o dispositivo de proteção contra fuga atuar, o dispositivo apresenta instruções vermelhas na parte frontal.
3. Ao religar o disjuntor, o dispositivo de proteção reinicia automaticamente.

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection

DZ30LE-50 RCBO Residual Current Circuit Breaker with Overcurrent Protection
