SWMLE-100 RCBO

Estado:
Núm.:
Parâmetros do produto

APLICAÇÃO
O disjuntor de corrente residual SWMLE-100 é aplicado no sistema de energia de AC 50Hz, monofásico 230V, trifásico 400V, corrente nominal 100A. O RCBO também pode proteger o circuito contra fuga de corrente, sobrecarga, curto-circuito etc. E funções de proteção extras, como sobretensão, podem ser adicionadas conforme a solicitação dos clientes. É usado principalmente como proteção de iluminação predial e distribuição de energia.


ESTRUTURA

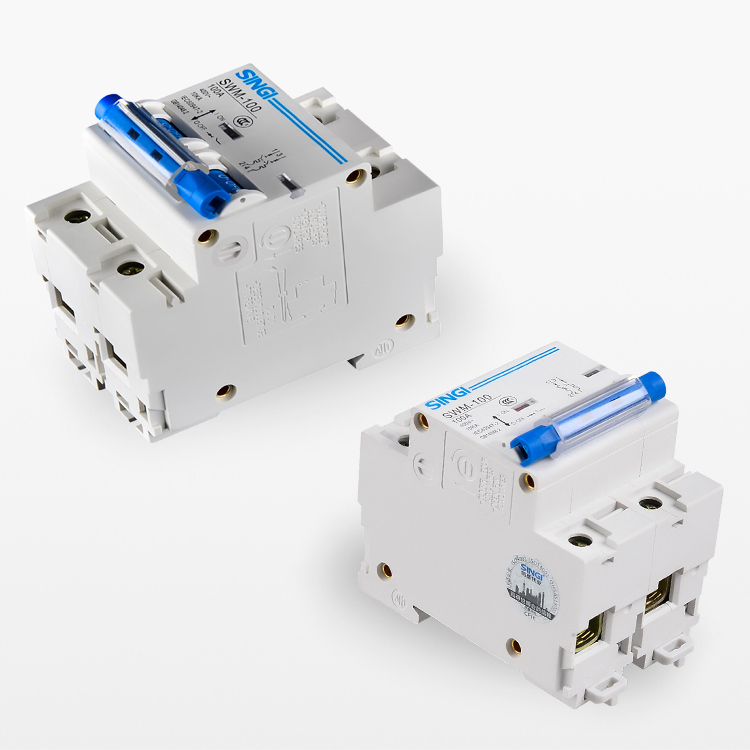

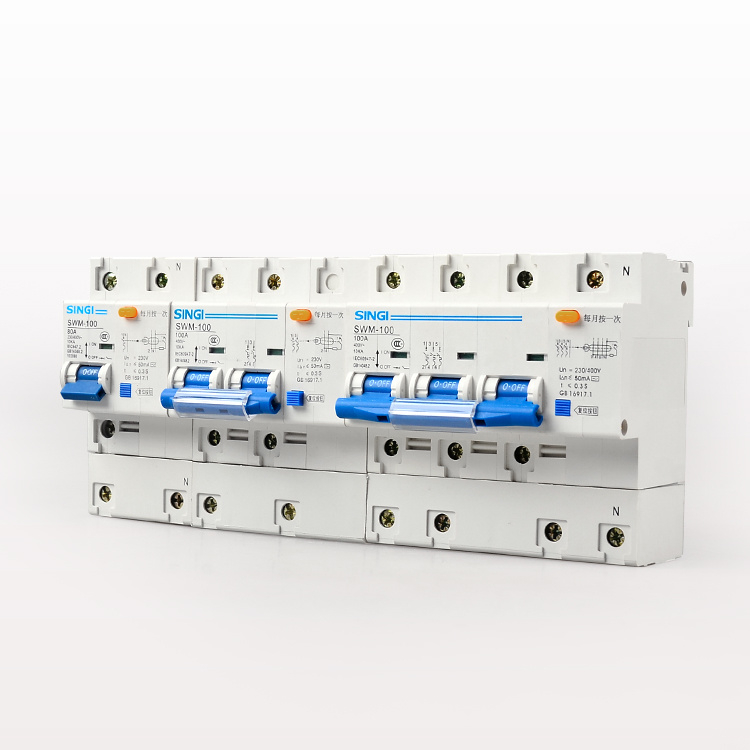

O disjuntor de fuga à terra SWMLE-100 é composto pelo minidisjuntor de alta capacidade de interrupção SWM-100 e pelo disparador de fuga de corrente. O RCBO é um disjuntor de fuga de corrente eletrônico; as principais partes incluem transformador de corrente de sequência zero, painel eletrônico, disparador de fuga de corrente e o disjuntor com funções de proteção contra sobrecarga e curto-circuito.


PARÂMETRO TÉCNICO

Tensão nominal(V) Corrente nominal da caixa Inm(A) Polo Linha neutra Corrente nominal In(A) Capacidade de interrupção de curto-circuito nominal Corrente de interrupção residual nominal(mA) Corrente residual de não interrupção nominal(mA) Tipo de disparo
Capacidade de interrupção Ics(A) COSφ
230 100 1 N

63,80,

100

10000 0.5

30,50,

100,200,

300

15,25,

50,100,

150

C
230 100 2
10000 0.5
400 100 3
10000 0.5
230/400 100 3 N 10000 0.5
230/400 100 4
10000 0.5
230 100 1 N 10000 0.5 D
230 100 2
10000 0.5
400 100 3
10000 0.5
230/400 100 3 N 10000 0.5
230/400 100 4
10000 0.5

Observação:
1) corrente de fuga nominal de interrupção:30/50/100/200/300mA

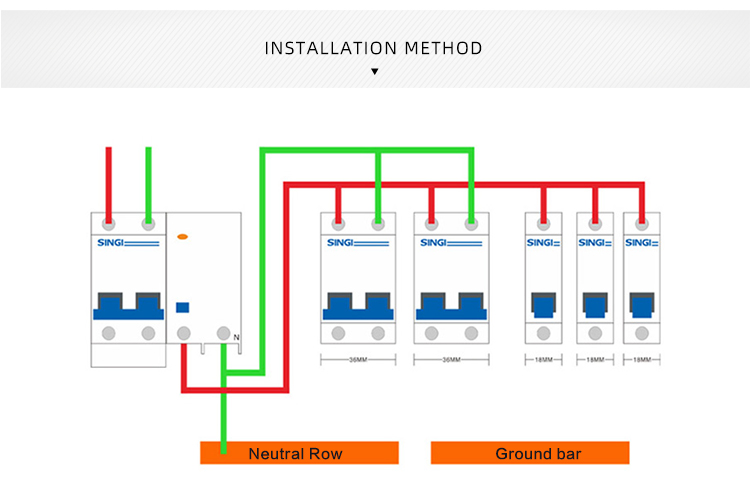

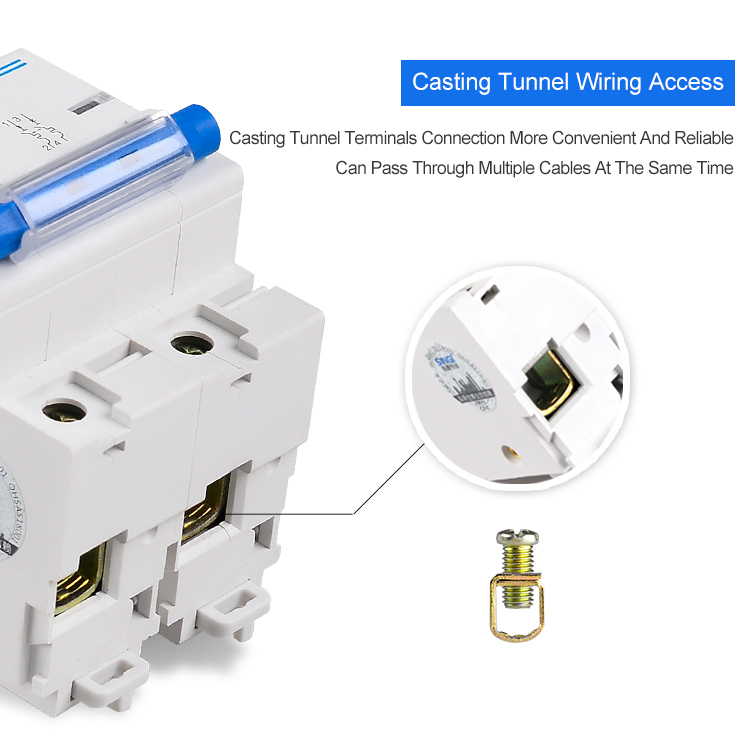

2) a fiação é em terminal com garra, diâmetro do cabo: 50mm2 ou menos disponível para cabo rígido

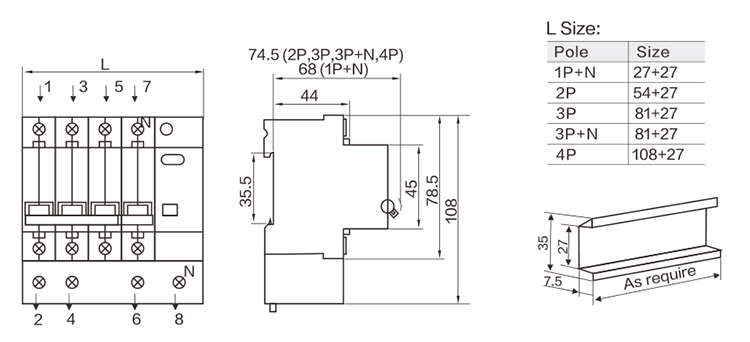

SIGNIFICADO DO TIPO


SWMLE-100SWMLE-100



SWMLE-100
