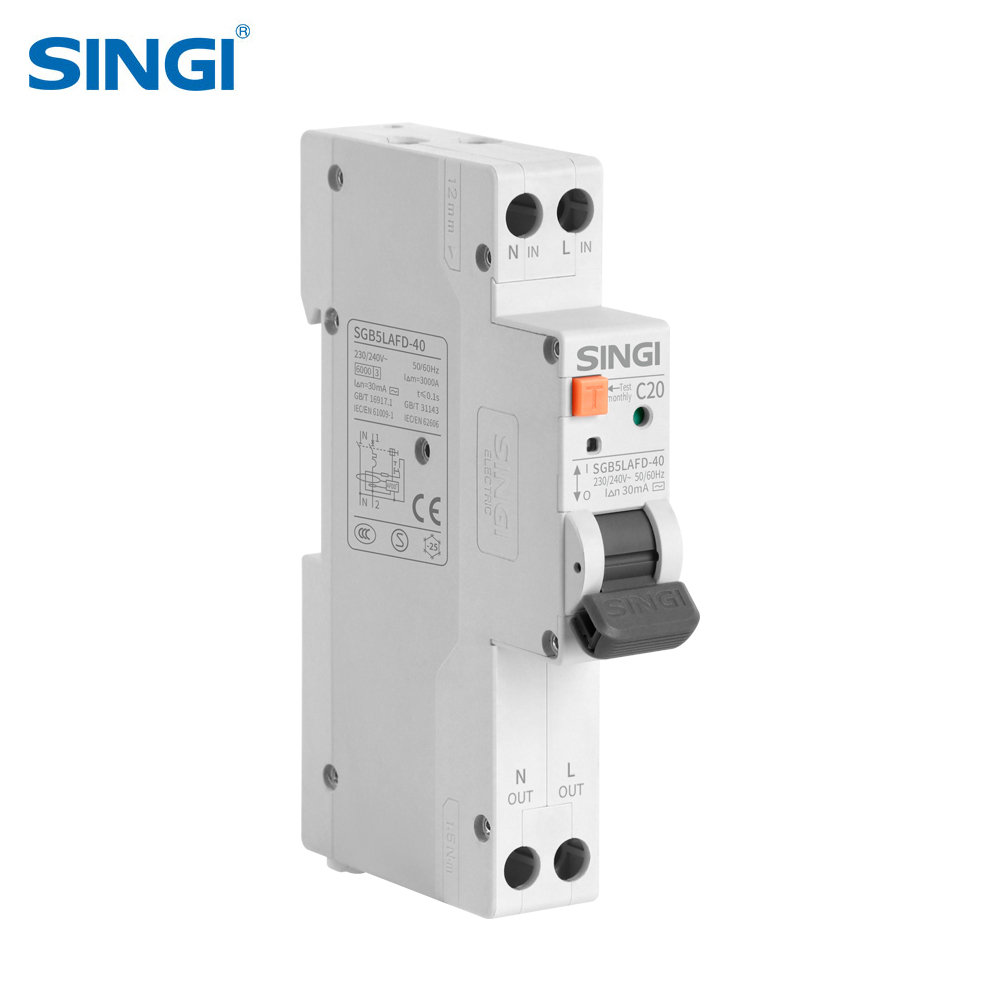

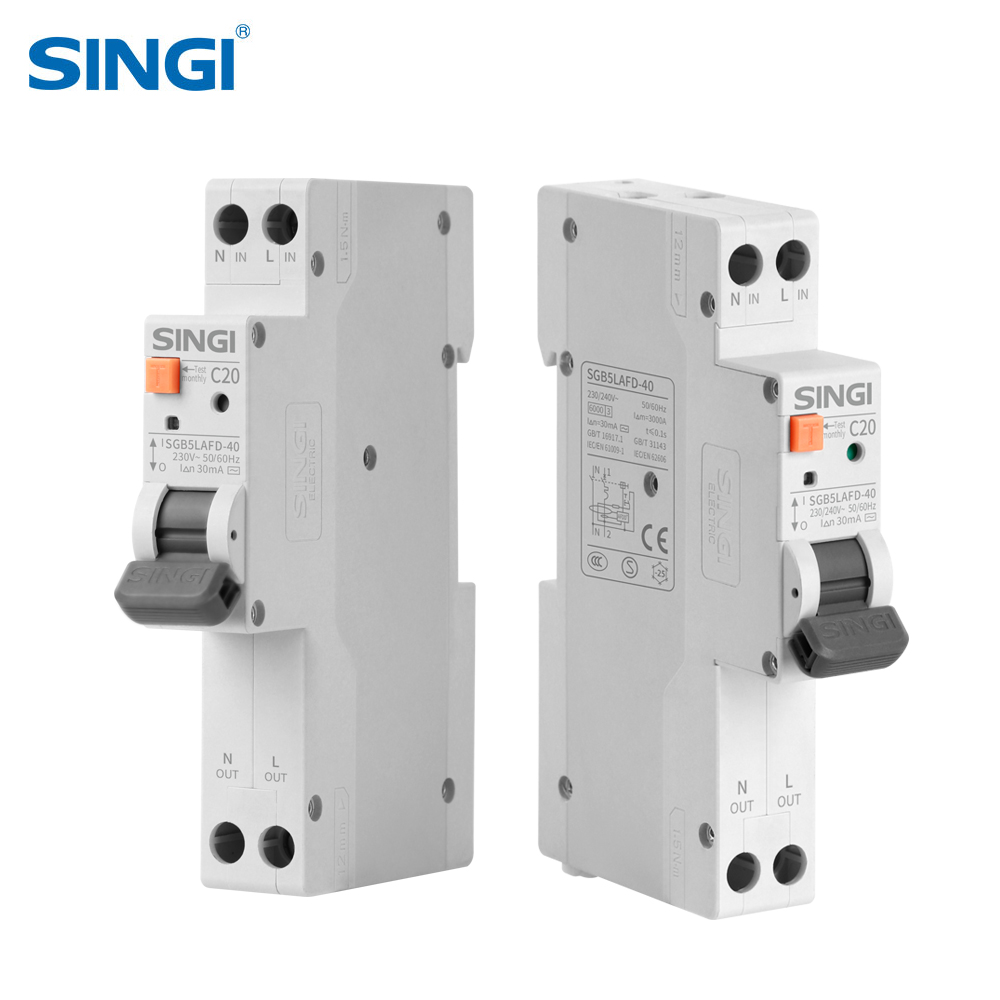

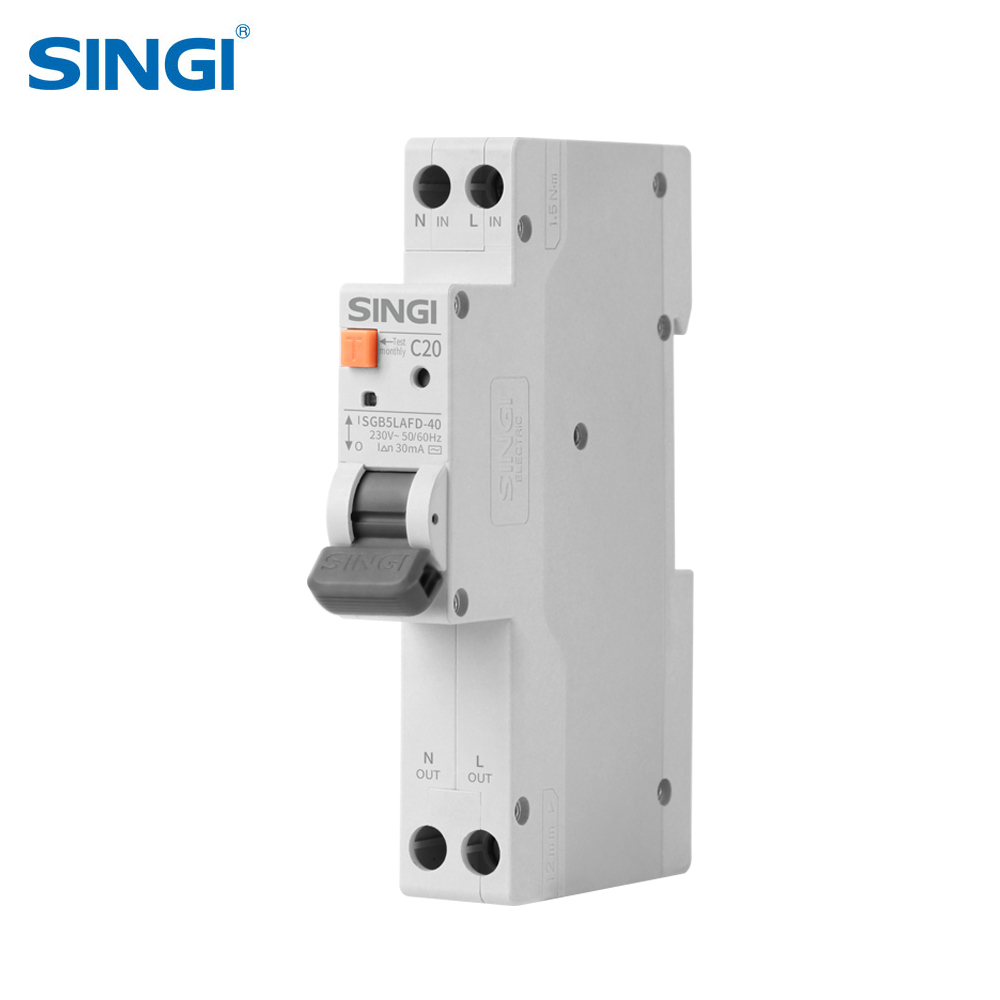

O SGB5LAFD-40 é um disjuntor de falha de arco 1P+N que integra proteção contra curto-circuito,
proteção contra sobrecarga, proteção contra fuga e proteção contra falha de arco.
Utiliza material retardante de chama, suporta múltiplas opções de cabeamento,
e apresenta alta capacidade de interrupção. Certificado por CB, CE, UKCA, S Mark,
está em conformidade com as normas IEC/EN61009-1, IEC/EN62606, GB/T16917.1, GB/T31143.
Característica
1. Proteção contra curto-circuito; 2. Proteção contra sobrecarga; 3. Proteção contra fuga;
4. Proteção contra arco; 5. Material retardante de chama; 6. Arco curto;
7. Alta capacidade de interrupção; 8. Múltiplas opções de cabeamento
Certificados: CB, CE, UKCA, S Mark
l Com sinal de partida do gerador: quando a fonte normal está anormal, o controlador do ATS envia um sinal de partida ao gerador, que então gera automaticamente.
| Item | Especificação |
| Normas | IEC/EN61009-1、IEC/EN62606 GB/T 16917.1、GB/T31143 |
| Polo | Exibição do produto MCCB2 |
| Tensão nominal de trabalho | AC 230/240V |
| Corrente máxima do quadro da carcaça | 40A |
| Tipo de atuação | 6A.10A.16A.20A.25A.32A.40A |
| Tensão nominal de isolamento | 500V |
| Tensão suportável a impulso nominal | 4kV |
| Corrente de atuação residual nominal | 10mA.30mA.100mA.300mA |
| Frequência nominal | 50/60Hz |
| Tipo de proteção contra corrente residual | Tipo A, tipo C |
| Capacidade nominal de fechamento e interrupção residual | 3000A |
| Tipo de disparo | Termomagnético |
| Tipo de disparo instantâneo | Tipo B, tipo C |
| Capacidade de interrupção última | 6kA |
| Capacidade de interrupção de serviço | 6kA |
| Vida elétrica média real | ≥3000 vezes |
| Valor padrão de vida elétrica | 2000 vezes |
| Vida mecânica média real | ≥4000 vezes |
| Valor padrão de vida mecânica | In≤25A 2000 vezes;In＞25A 1000 vezes |
| Nível de sobretensão | 3 |
| Grau de poluição | 3 |
| Grau de proteção | IP40;Porta de cabeamento IP20 |
| Capacidade de cabeamento | 1.0-16mm² |
| Torque de aperto do cabeamento | 1.5Nm |
| Temperatura ambiente de operação | -25℃~70℃ |
| Temperatura ambiente de armazenamento | -35℃~80℃ |
| Modo de instalação | DIN35 |
| Altitude | ≤2000m |

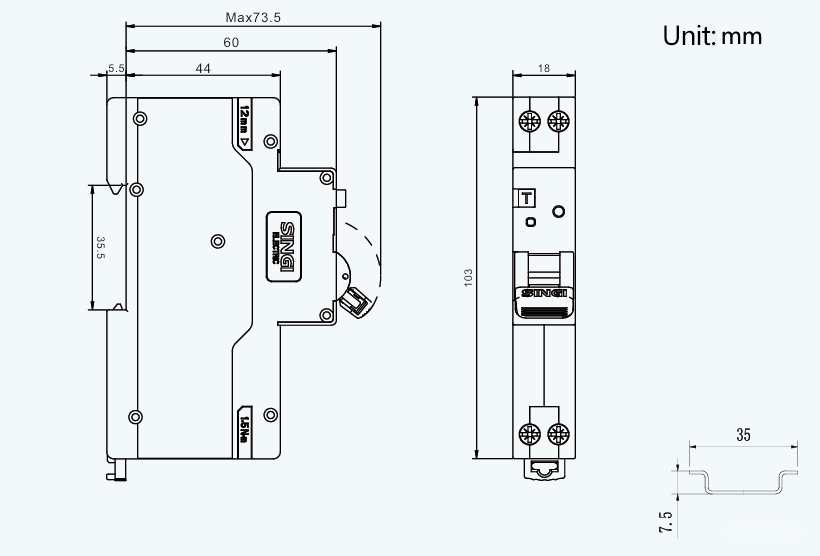

| Tamanho | Comprimento 110 mm, largura 18 mm (1P+N), altura máx. 79 mm |
| Peso | 0.13kg/pcs |
| Embalagem e armazenamento | ||||
| Corrente | Corrente nominal In (A) | pcs/box | caixas/cartão | cartões/palete |
| 40A | Exibição do produto MCCB2 | 1 | 120 | 80 |
O produto deve ser armazenado em um armazém ventilado, com umidade relativa não superior a 80 % e temperatura ambiente entre -40 ℃ e +80 ℃. Além disso, não deve haver gases ácidos, alcalinos ou corrosivos.
| Tabela de fatores de redução por temperatura | ||||||||||
| Temperatura | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Coeficiente de corrente de serviço nominal | 1.242 | 1.223 | 0.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Temperatura | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55°C | 60℃ | 65°C | 70℃ |
| Coeficiente de corrente de serviço nominal | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tabela de fatores de redução por altitude | ||||
| Altitude /m | 2000 | 3000 | 4000 | 5000 |
| Coeficiente de corrente de serviço nominal | 1 | 0.96 | 0.91 | 0.86 |
| Coeficiente de tensão de serviço nominal | 1 | 1 | 1 | 1 |
| Coeficiente de tensão suportável à frequência industrial nominal | 1 | 0.9 | 0.82 | 0.71 |
| Coeficiente de tensão suportável a impulso nominal | 1 | 0.9 | 0.82 | 0.71 |
| Coeficiente de capacidade de interrupção limite de curto-circuito nominal e vida elétrica | 1 | 0.82 | 0.7 | 0.6 |
| Tabela de fatores de redução para instalação lado a lado de MCBs | |||||
| No.of MCB | 1 | 2~3 | 4~5 | 6~8 | 9~10 |
| Coeficiente In≤25A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Coeficiente 32A≤In≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |
| Coeficiente 80A≤In≤125A | 1 | 0.9 | 0.8 | 0.7 | / |
1. Apresentação da empresa
A SINGI é uma fabricante profissional de componentes elétricos de baixa tensão, com foco em disjuntores, AFDDs, RCBOs e equipamentos de distribuição. Nossos produtos estão em conformidade com as normas internacionais e possuem diversas certificações globais, atendendo clientes residenciais, comerciais e industriais em todo o mundo. Enfatizamos a segurança, a confiabilidade e a qualidade consistente para proteger os sistemas elétricos de forma eficaz.
2. Cenários de aplicação do produto
3.FAQ
O AFDD também é conhecido como Arc Fault Circuit Interrupter (AFCI) , Arc Fault Protection Device (AFPD) , Arc Fault Detector (AFD), Arc Fault Circuit Breaker (AFCB),
Dispositivo de monitoramento de falha de arco, protetor de falha de arco
