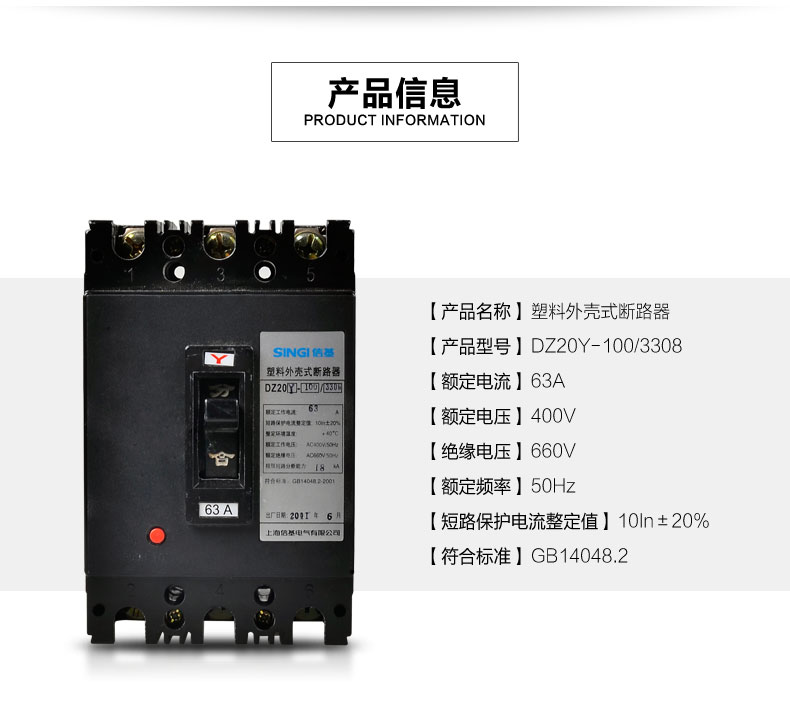

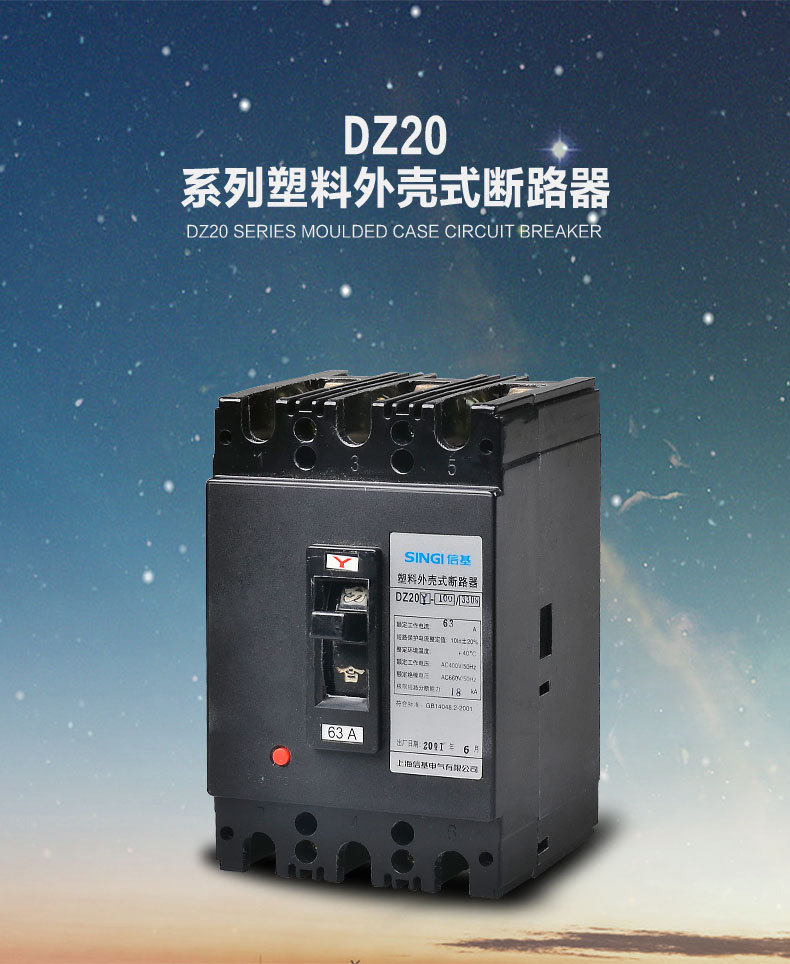

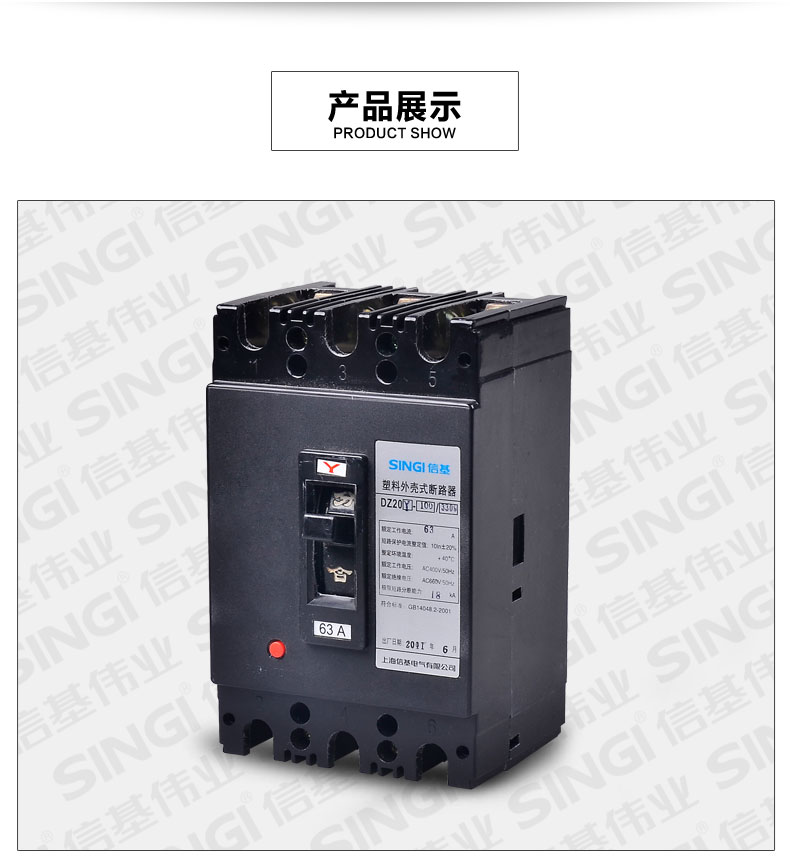

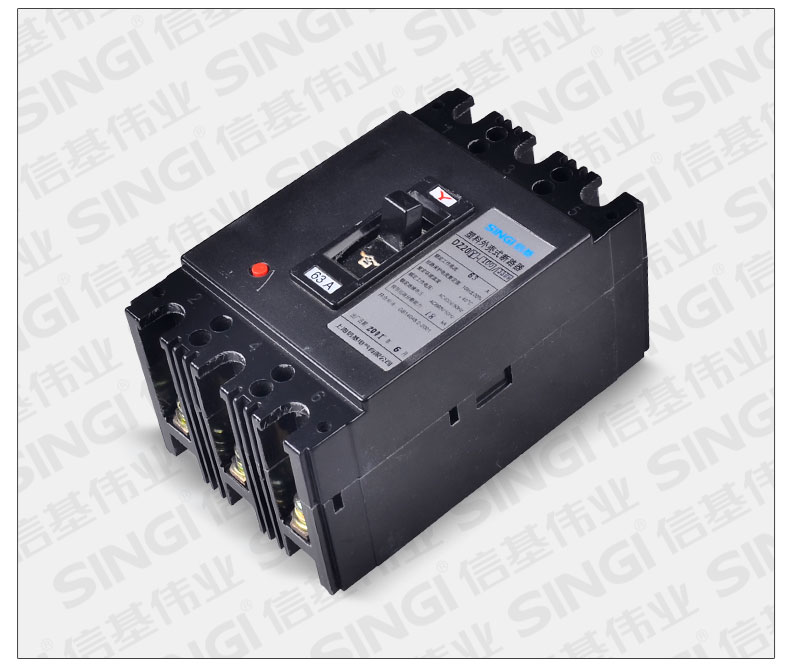

Introdução do produto
Os disjuntores de caixa moldada da série DZ20 são adequados para circuitos de CA 50 Hz, corrente nominal de 16 A a 630 A, tensão nominal de isolamento 660 V, tensão nominal de trabalho CA380V/400V e abaixo. Esta série de disjuntores é geralmente usada para distribuição de energia e também pode ser usada para proteger motores. Em condições normais, o disjuntor pode ser usado para a comutação pouco frequente da linha e a partida pouco frequente do motor, respectivamente.
Os disjuntores para distribuição são usados para distribuir energia elétrica na rede de distribuição e servem como proteção contra sobrecarga, curto-circuito e subtensão para linhas e equipamentos elétricos.
O disjuntor para proteção do motor é usado na rede de distribuição de energia para a partida e o funcionamento do motor de gaiola de esquilo, e para a proteção contra sobrecarga, curto-circuito e subtensão do motor de gaiola de esquilo.

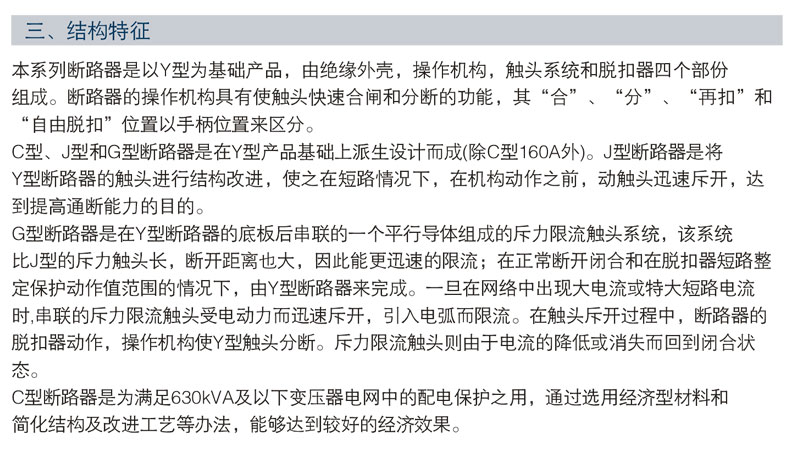

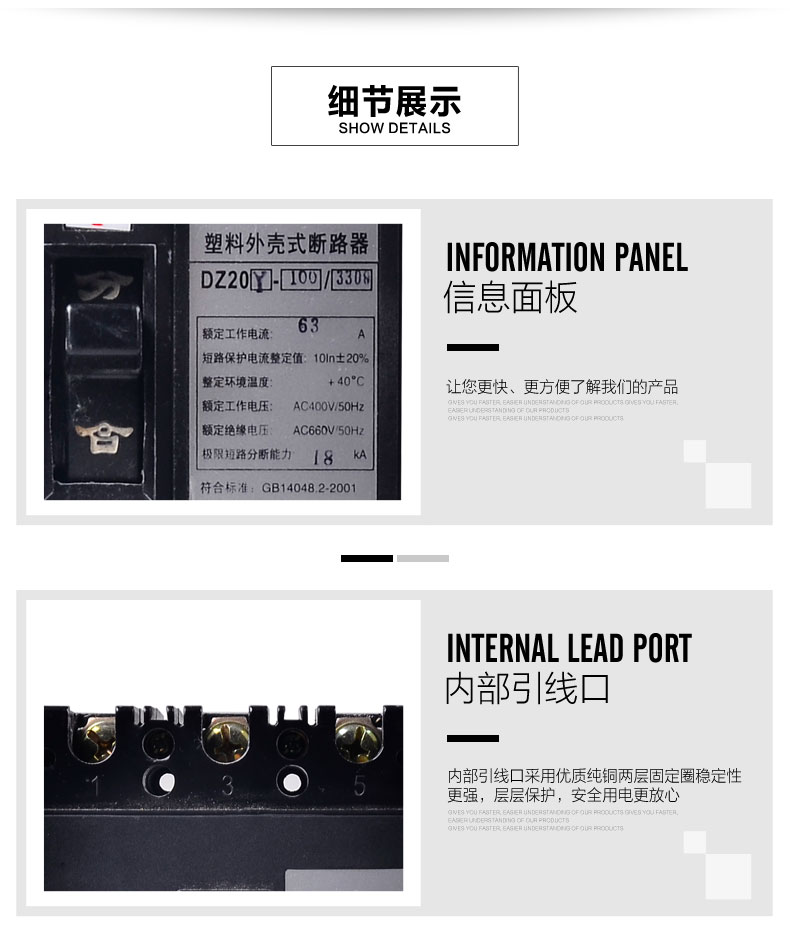

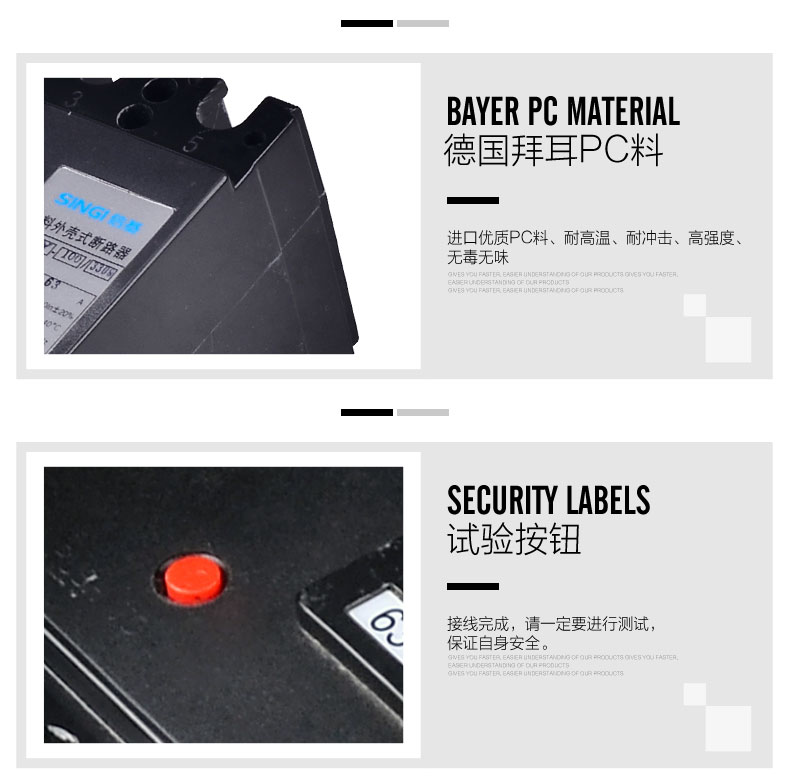

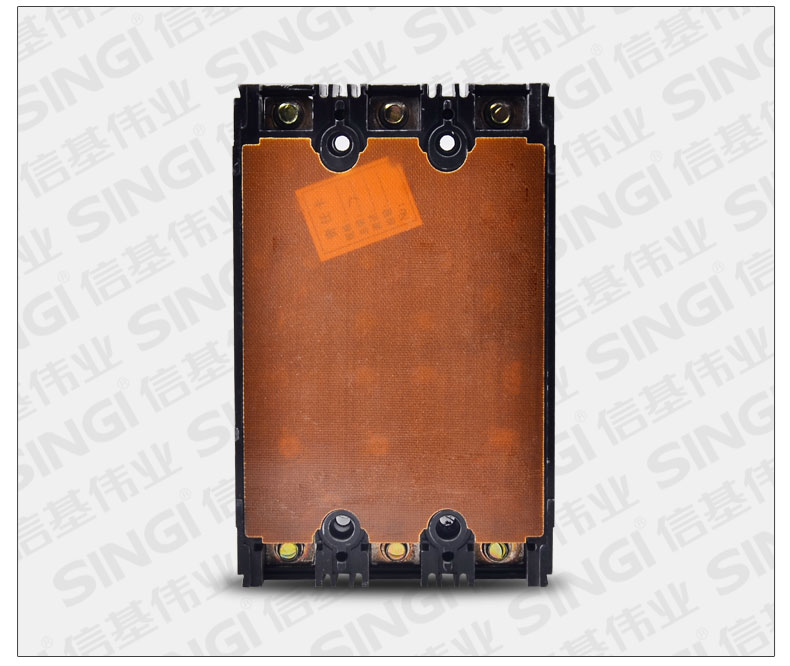

Características construtivas
Esta série de disjuntores é baseada em produtos do tipo Y e é composta por quatro partes: invólucro isolante, mecanismo de operação, sistema de contatos e disparador. O mecanismo de operação do disjuntor tem a função de fechar e abrir os contatos rapidamente, e suas posições 'fechado', 'aberto' e 'disparo livre' são distinguidas pela posição da alavanca.
Os disjuntores do tipo C e do tipo J são derivados e projetados com base nos disjuntores do tipo Y. O disjuntor do tipo J é um aperfeiçoamento estrutural dos contatos do disjuntor do tipo Y, de modo que, no caso de um curto-circuito, os contatos possam ser desconectados rapidamente antes da ação do mecanismo, alcançando o objetivo de melhorar a capacidade de ligar e desligar.

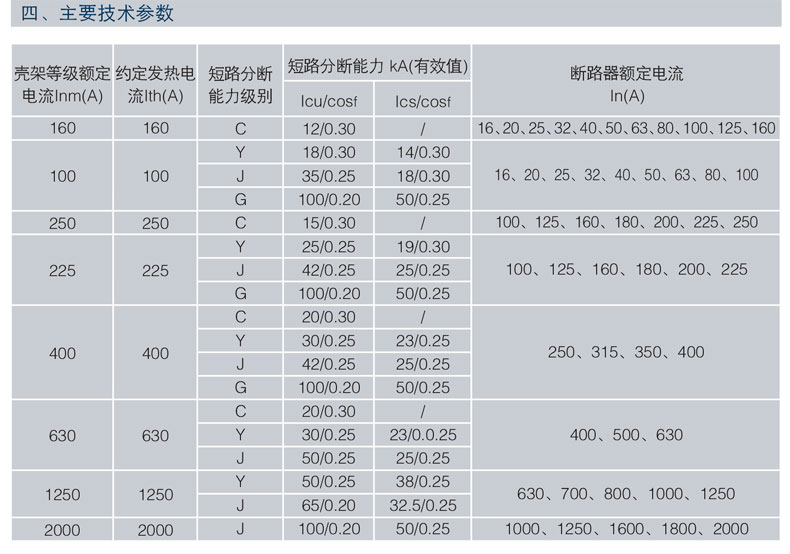

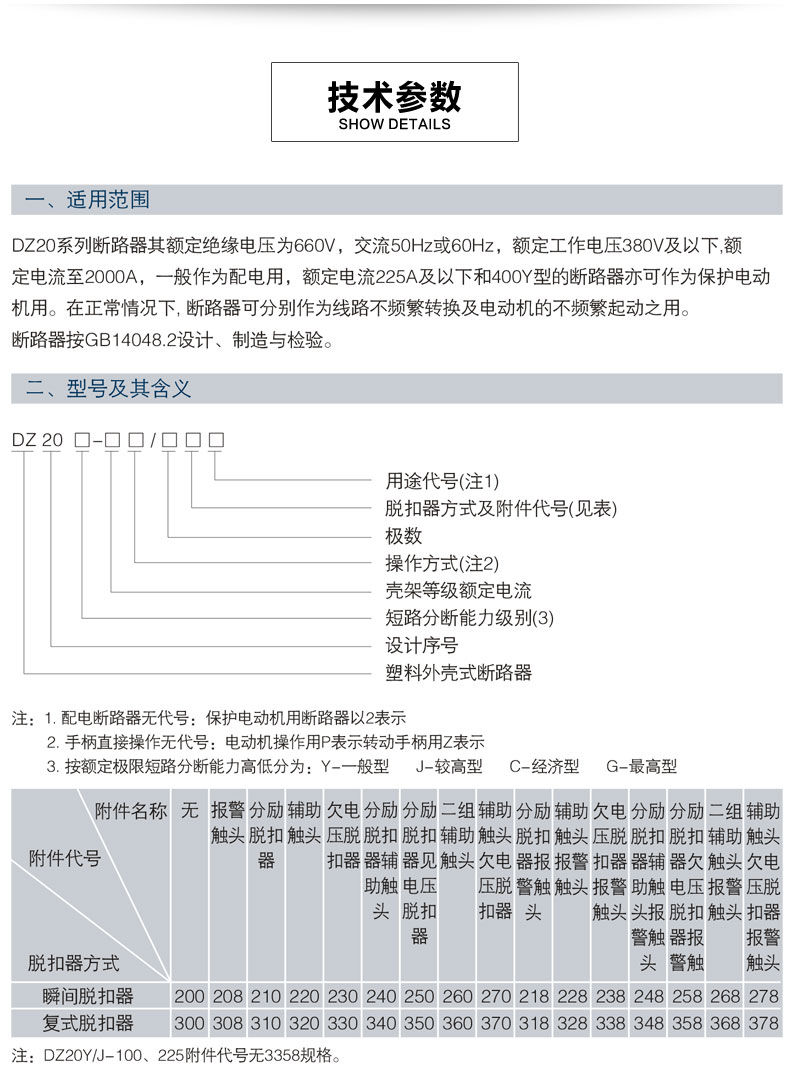

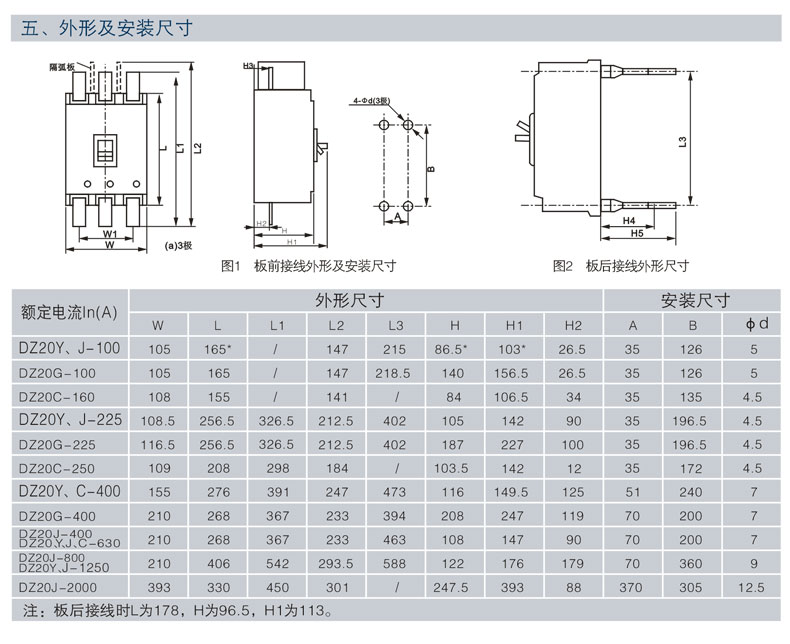

Parâmetros técnicos
| Corrente nominal da armação Inm(A) | Corrente térmica convencional Ith(A) | Nível de capacidade de interrupção de curto-circuito | Capacidade de interrupção de curto-circuito kA | Corrente nominal do disjuntor (A) | |
| Icu/cosf | Icu/cosf | ||||
| 160 | 160 | C | 12/0.3 | / | 16.20.25.32.40.50.63.80.100.125.160 |
| 100 | 100 | Y | 18/0.3 | 14/0.3 | 16.20.25.32.40.50.63.80.100 |
| J | 35/0.25 | 18/0.3 | |||
| G | 100/0.2 | 50/0.25 | |||
| 250 | 250 | C | 15/0.3 | / | 100.125.160.180.200.225.250 |
| 225 | 225 | Y | 25/0.25 | 19/0.3 | 100.125.160.180.200.225 |
| J | 42/0.25 | 25/0.25 | |||
| G | 100/0.2 | 50/0.25 | |||
| 400 | 400 | C | 20/0.3 | / | 250.315.350.400 |
| Y | 30/0.25 | 23/0.25 | |||
| J | 42/0.25 | 25/0.25 | |||
| G | 100/0.2 | 50/0.25 | |||
| 630 | 630 | C | 20/0.3 | / | 400.500.630 |
| Y | 30/0.25 | 23/0.25 | |||
| J | 50/0.25 | 25/0.25 | |||
| 1250 | 1250 | Y | 50/0.25 | 38/0.25 | 630.700.800.1000.1250 |
| J | 65/0.2 | 32.5/0.25 | |||
| 2000 | 2000 | J | 100/0.2 | 50/0.25 | 1000.1250.1600.1800.2000 |
| Nome da corrente de teste | Múltiplo da corrente de ajuste | Tempo convencionado (h) | Estado inicial | |
| ln≤63 | ln>63 | |||
| Corrente convencional de não disparo | 1.05ln | ≥1 | ≥2 | Partida a frio |
| Corrente convencional de disparo | 1.3ln | <1 | <2 | Partida a quente |
| Nome da corrente de teste | Múltiplo da corrente de ajuste | Tempo convencionado (h) | Estado inicial | |
| Corrente convencional de disparo | 1.0ln | ≥2 | Partida a frio | |
| Corrente convencional de disparo | 1.2ln | <2 | Partida a quente | |
