SC65LE-63 Residual Current Circuit Breaker with Overcurrent protection

Proteção de sobretensão: quando a tensão de trabalho excede o valor padrão definido, o tempo de atuação é <=10s;Proteção de subtensão: quando a tensão de trabalho está abaixo do valor padrão definido, o tempo de atuação é <=10s;;Proteção de perda de fase: quando qualquer fase é perdida, o tempo de atuação é <=3s; Proteção de desequilíbrio trifásico: quando a diferença de corrente entre quaisquer fases é 20--80%(padrão 60%), o tempo de atuação é <=10s;

Proteção de subcorrente: quando a corrente de trabalho está abaixo da corrente padrão definida, a atuação é <=30s;

• Proteção de fuga de corrente: quando a corrente de fuga é maior que o valor definido, o tempo de atuação é <=0,2s;

• especificação do SPD

• O disjuntor de proteção contra corrente residual SWM1L é adequado ao sistema de distribuição de energia de CA 50 Hz, tensão nominal 400 V, corrente nominal até 800 A, para fornecer proteção contra contato indireto e evitar o incêndio causado pela corrente de falta à terra decorrente de danos na isolação do equipamento. Também pode ser usado para distribuir energia e proteger o circuito contra sobrecarga, curto-circuito e subtensão, bem como para a transferência pouco frequente do circuito ou a partida pouco frequente do motor.

• PARÂMETRO TÉCNICO

• Corrente nominal In(A)

• Tensão nominal(V)

• Tensão de isolamento nominal(V)

• Frequência nominal(Hz)

• Capacidade nominal limite de interrupção de curto-circuito

• Capacidade nominal de serviço de interrupção de curto-circuito

• Corrente residual de operação nominal55Corrente residual de não operação nominal

• Capacidade de interrupção: 10KA;

• Proteção de iluminação/motor opcional

Aplicação:

SCO RCBO 65LE é aplicado em sistemas de energia de CA 50 Hz, monofásicos de 230 V e trifásicos de 400 V. Quando alguém sofre um choque elétrico ou a corrente residual excede o valor padrão, o RCBO pode cortar automaticamente a energia para proteger a segurança pessoal e evitar que o equipamento sofra falhas decorrentes da corrente residual. Ele também pode proteger o circuito contra sobrecarga e curto-circuito, ou ser utilizado para a comutação pouco frequente do circuito em condições normais. E funções de proteção adicionais, como sobretensão e subtensão, podem ser adicionadas conforme a solicitação dos clientes.

Está em conformidade com a norma IEC1009-1. GB16917.1.

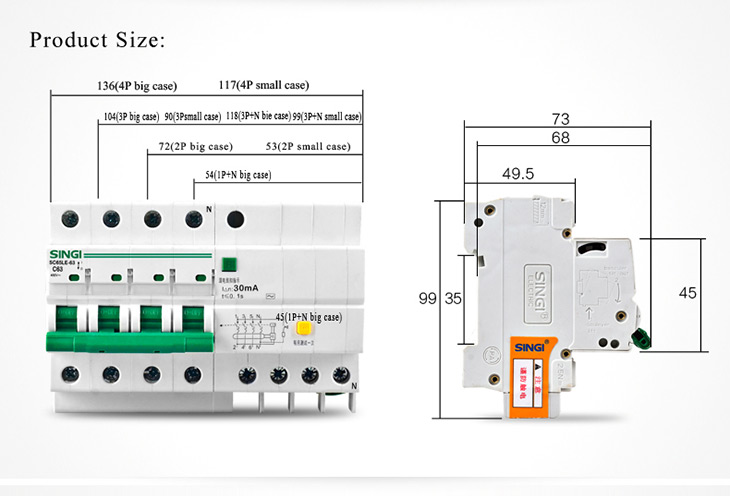

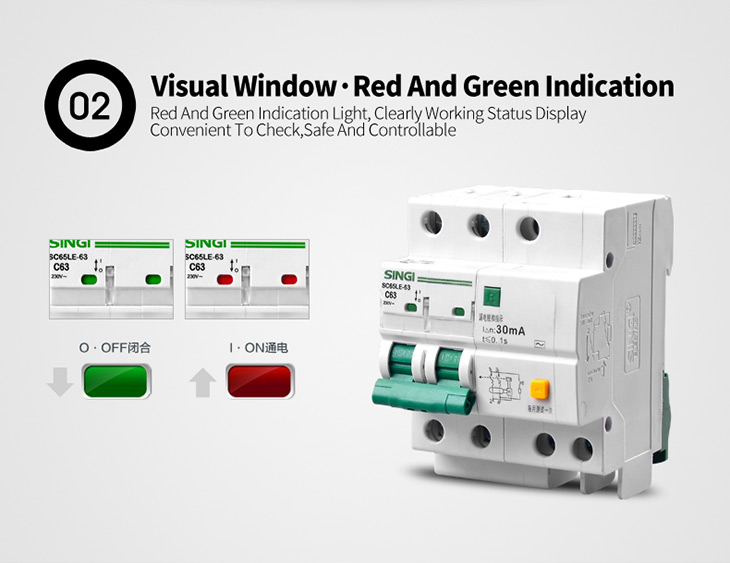

Estrutura

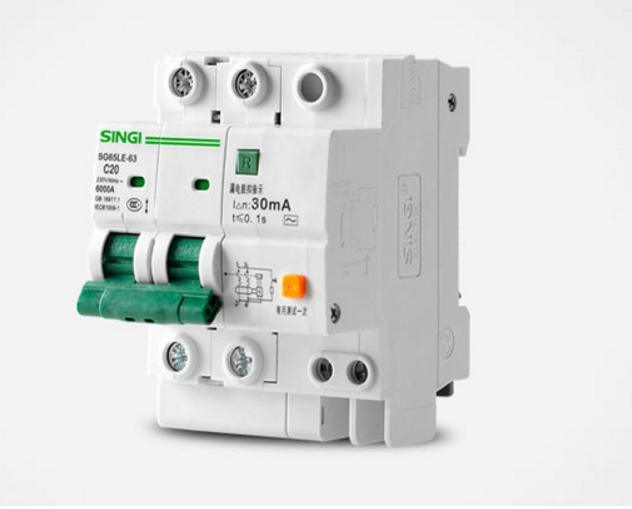

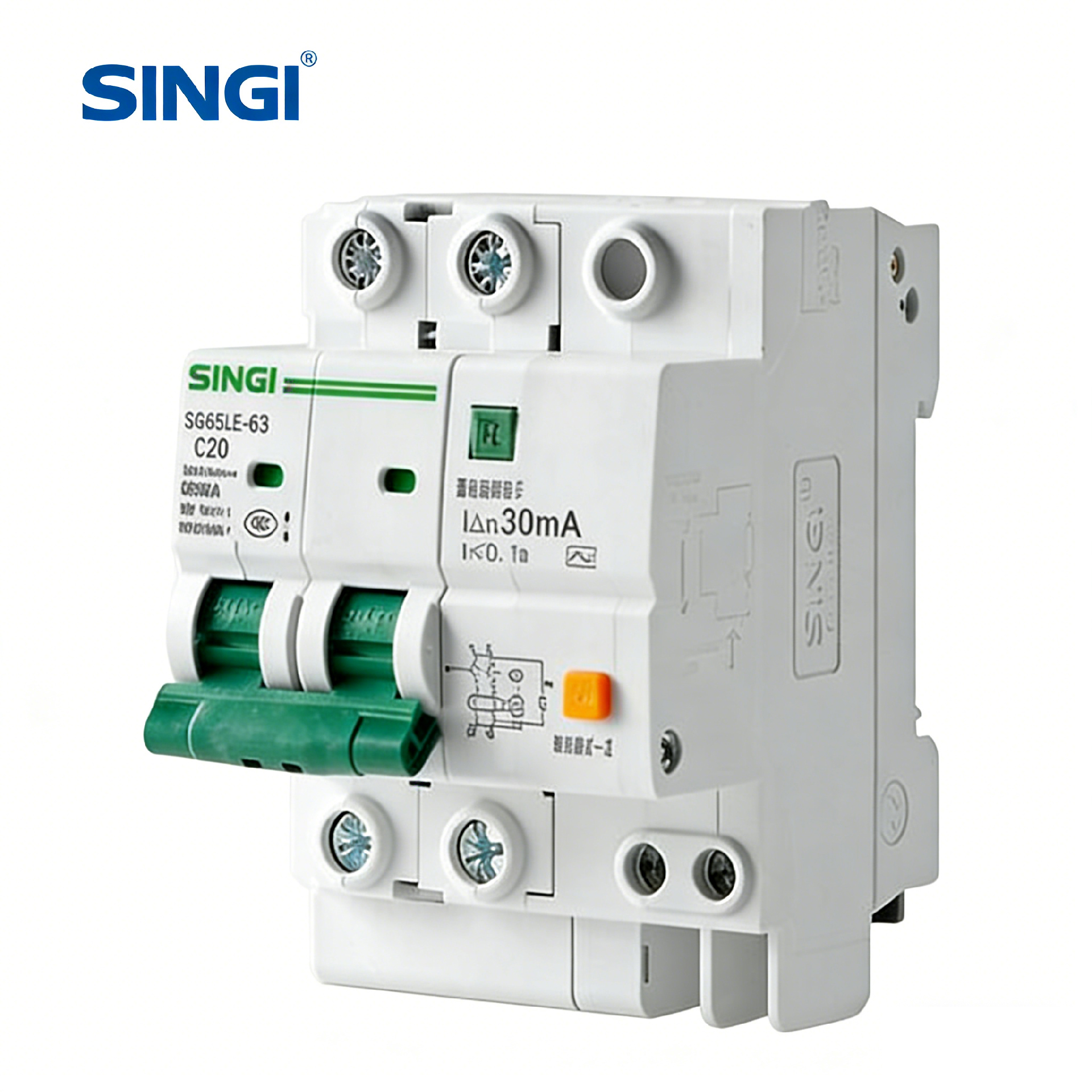

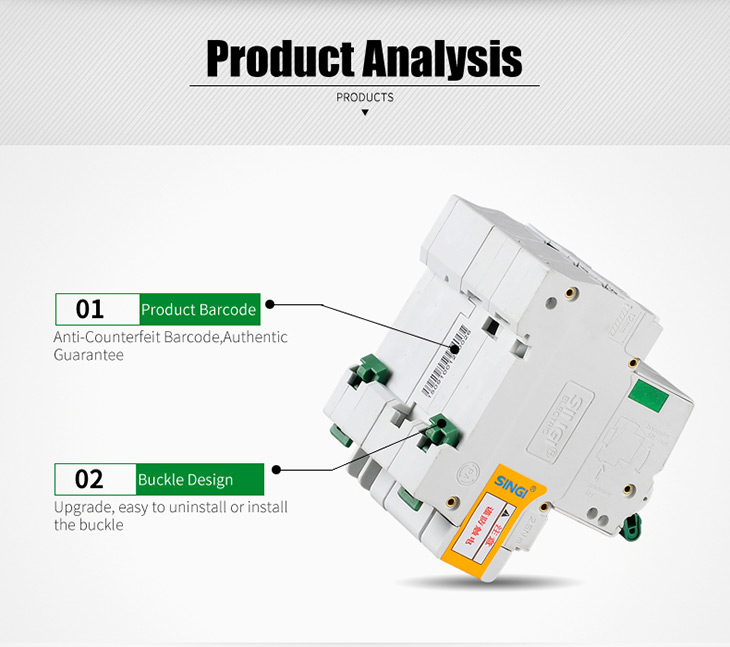

SCO RCBO da série 65LE-63 é composto por SCMCB de alta capacidade de interrupção 65-63 e disparador de corrente residual. Este RCBO é um RCBO eletrônico acionado por corrente, cujas peças principais incluem o transformador de corrente de sequência zero, o painel eletrônico, o disparador de corrente de fuga e o disjuntor com funções de proteção contra sobrecarga e curto-circuito.
