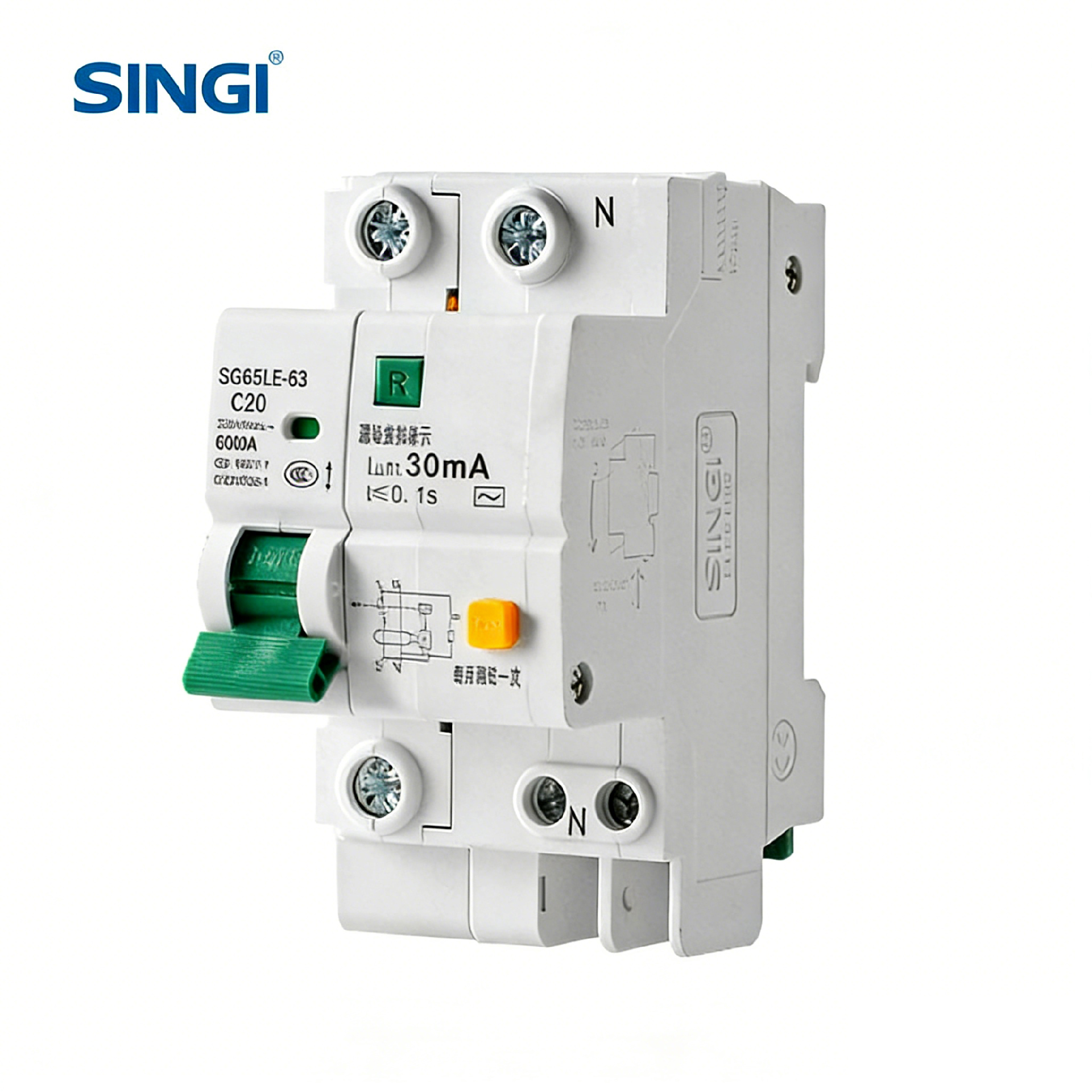

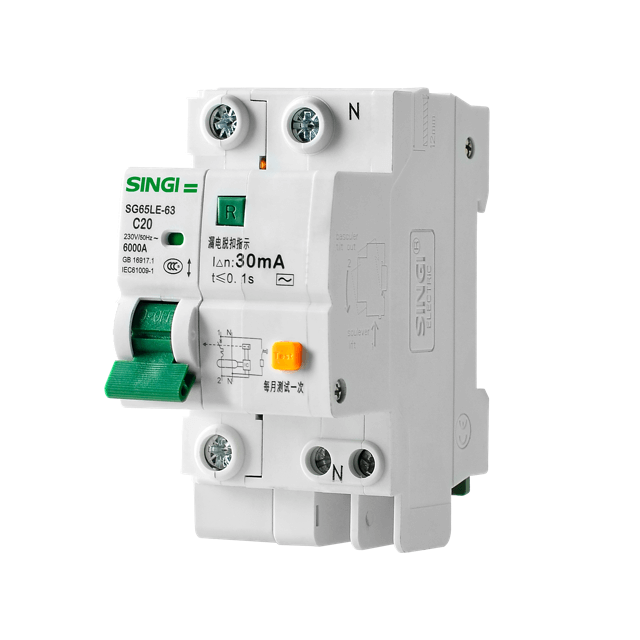

SG65LE RCBO

· CE/CB/ISO9001/CCC certificates;
· Rated voltage:230/400VAC;
· frequency:50/60Hz;
· Rated current:6,10,16,20,25,32,40,50,63A;
· poles:1/2/3/4 optional;
· Breaking Capacity:6KA;
Estado:
Núm.:
Parâmetros do produto

Especificações principais

Disjuntor em miniatura RCBO



Parâmetros principais:

· Certificados CE/CB/ISO9001/CCC;
· Tensão nominal:230/400VAC;
· Frequência 50/60Hz;
· Corrente nominal:1,3,6,10,16,20,25,32,40,50,63A;
· 1/2/3/4 polos opcional;
· Vida mecânica:20,000 vezes;
· Retardante de chama:material de náilon PA66;
· Grau de proteção:IP20;
· Com proteção contra sobrecarga/curto-circuito;
· Norma:IEC60898;
· Temperatura suportável 30°C
· Capacidade de interrupção:6KA;
· Proteção de iluminação/motor opcional



Aplicação:

O RCBO SG65LE é aplicado no sistema de energia de CA 50Hz, monofásico 230V, trifásico 400V. Quando alguém sofre choque elétrico ou a corrente residual excede o valor predefinido, o RCBO pode cortar a energia automaticamente para proteger a segurança pessoal e evitar que o equipamento sofra falhas resultantes da corrente residual. Ele também pode proteger o circuito contra sobrecarga e curto-circuito ou pode ser usado para a comutação pouco frequente do circuito em condições normais. E funções de proteção extras, como sobretensão e subtensão, podem ser adicionadas conforme a solicitação dos clientes.


Está em conformidade com a norma IEC1009-1. GB16917.1.



Estrutura

O RCBO da série SG65LE-63 é composto pelo MCB de alta capacidade de interrupção SG65-63 e pelo disparador de corrente residual. Este RCBO é um RCBO eletrônico de operação por corrente, cujas principais partes incluem transformador de corrente de sequência zero, painel eletrônico, disparador de fuga de corrente e o disjuntor com funções de proteção contra sobrecarga e curto-circuito.




Parâmetros técnicos

Tensão nominal(V)PolosCorrente nominal (A)Capacidade nominal de interrupção de curto-circuito
Capacidade de interrupção de teste(KA)Fator de potência
2301,26,10,16,20,60.65~0.70
230/4001,225,32,6
4002,3,4406
2301,250,6360.75~0.80
230/4001,26
4002,3,46



Observação:

1.Vida mecânica:20,000 vezes(desligado-ligado)

2.Resistência ao calor: categoria 2 (temperatura 55°C, umidade relativa 95%).

3.A fiação é por terminal com braçadeira, diâmetro do cabo:25mm²



Diagrama característico do disparador de corrente

Corrente de teste(A)Corrente nominal(A)Tempo solicitadoResultadoEstado inicialObservação
1.13Intodost>=1hNão dispararFrio
1.45InTodosT<1hdispararaquecidoA corrente atinge o valor solicitado de forma estável em 5s
2.55InIn<=32A1s<t<60sdispararFrioInterruptor auxiliar fechado, energia ligada
2.55InIn>32A1s<t<120sdispararFrioInterruptor auxiliar fechado, energia ligada
5In(Cmode)Todost>=0.1sNão dispararFrioInterruptor auxiliar fechado, energia ligada
10In(Cmode)TodosT<0.1s dispararFrioInterruptor auxiliar fechado, energia ligada
10(Dmode)Todost>=0.1s Não dispararFrioInterruptor auxiliar fechado, energia ligada
14In(Dmode)TodosT<0.1sdispararFrioInterruptor auxiliar fechado, energia ligada


SG65LE
