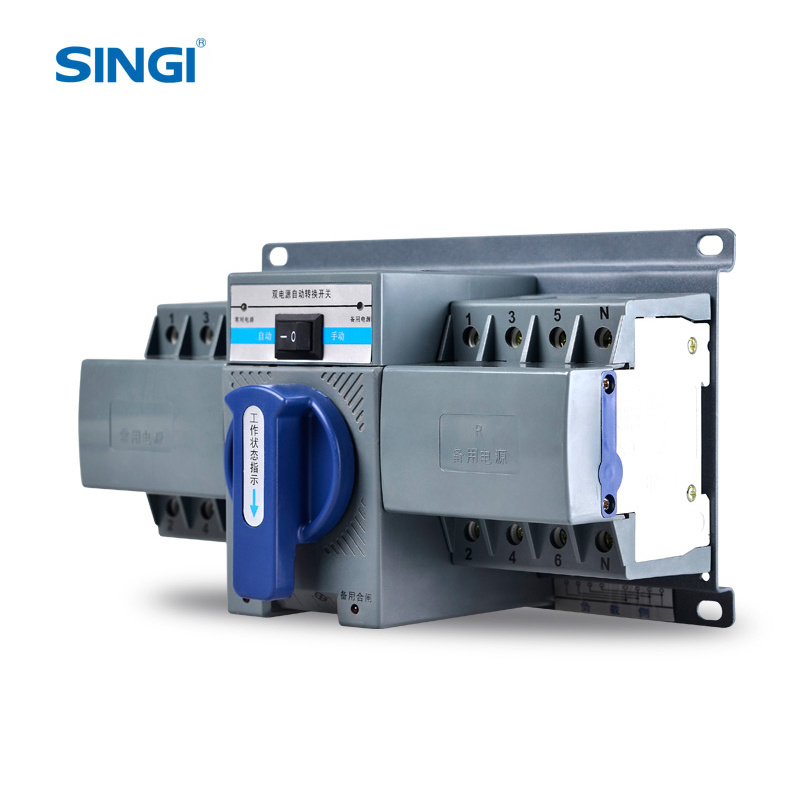

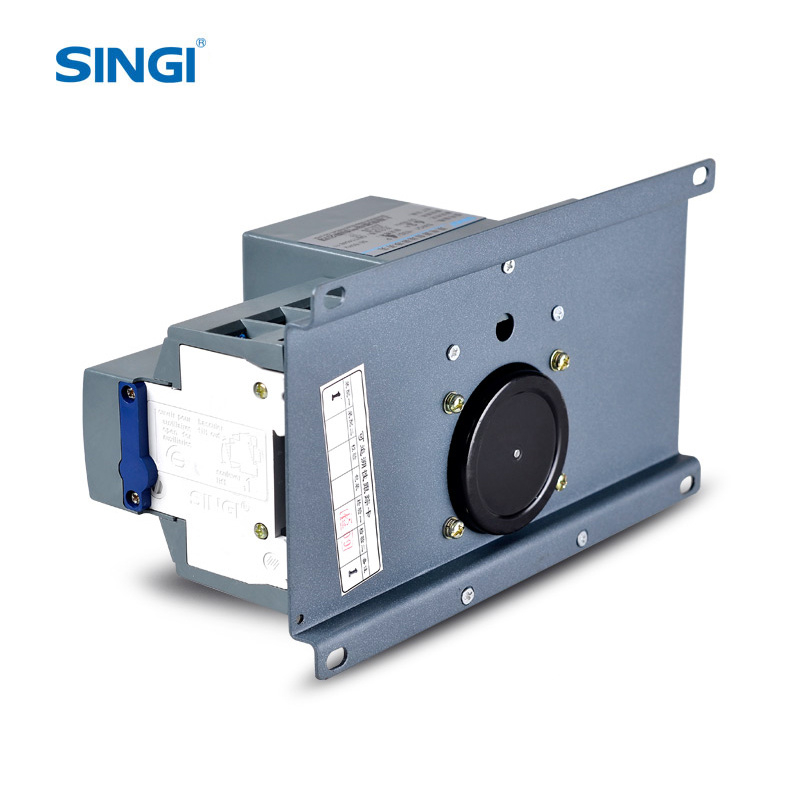

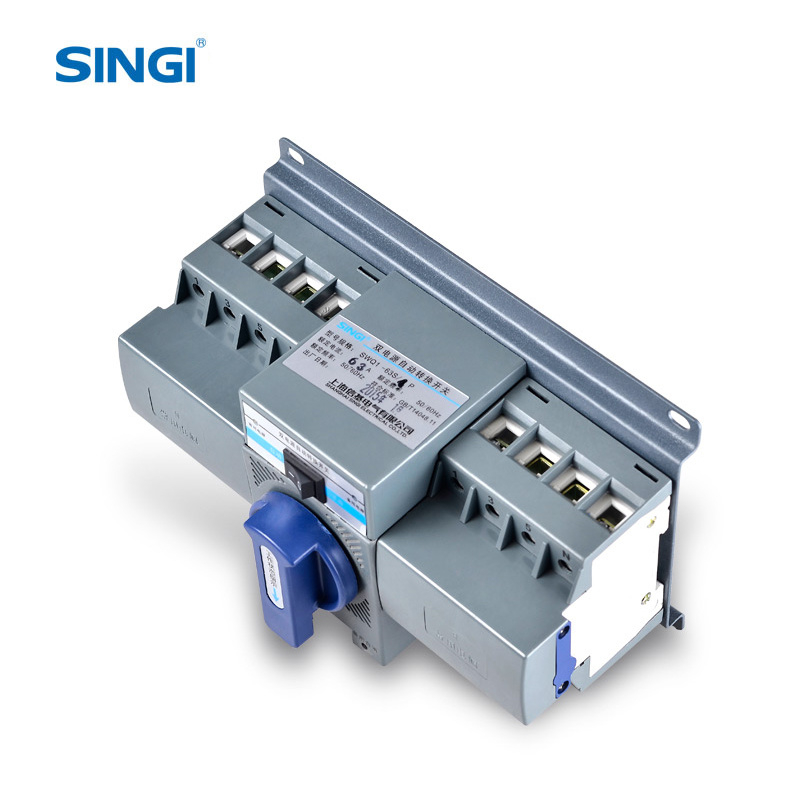

SWQ1-63S ATS

Estado:
Núm.:
Parâmetros do produto

SWQ1-63S

1.APLICAÇÃO



O comutador de transferência automática com disjuntor em miniatura da série SWQ1 é composto por dois disjuntores e suas peças auxiliares. É adequado ao sistema de fonte dupla de alimentação CA abaixo de 380V, frequência 50/60Hz, corrente nominal abaixo de 63A. Os principais locais de aplicação incluem hospital, shopping, banco, combate a incêndio, telecomunicações, edifícios altos etc., onde a interrupção de energia não é permitida.



2.CARACTERÍSTICAS



Este produto tem estrutura simples, é prático, de fácil operação, longa vida útil e combinação flexível de 2P-4P.

Este produto adota disjuntor em caixa moldada pequena de alta capacidade de interrupção, que possui a capacidade de interrupção e as características de um disjuntor.

Este produto possui intertravamento elétrico e intertravamento mecânico durante o processo de comutação de energia, para garantir que as duas fontes de alimentação não sejam fornecidas ao mesmo tempo.

O mecanismo do sistema de comutação é acionado por motor de ímã permanente CC para completar o processo de comutação, com as vantagens de equilíbrio, ausência de ruído e baixo impacto.

Uma vez que a alimentação normal falha no circuito principal, ocorre a conversão imediata para a alimentação de reserva para garantir o fornecimento ininterrupto; e quando a alimentação normal se restabelece, há a comutação automática da reserva de volta para a alimentação normal.

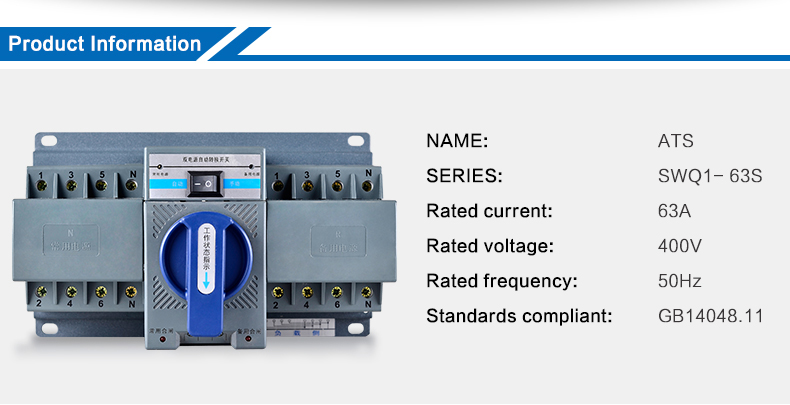

3.PARÂMETROS


Polo

Tensão nominal Ue(VAC)

Corrente nominal In|(AAC)

Frequência nominal(Hz)

Tensão de controle(V)

Tempo de transferência(s)

Capacidade limite de interrupção(A)cosΦ

Vida mecânica(vezes)

3

380

6,10,16,20,25,32,40,50,63

50/60

220

1.5-3

4500/0.7

10000

4




4.Condições de operação


Temperatura do ar ambiente superior a +40℃ e não inferior a -10℃

Local de instalação: a altitude não deve ser superior a 2000 metros

Nível de poluição: Ⅲ, sem risco de explosão no ar circundante e sem gás, líquido ou poeira condutiva que corrompa metais e destrua o isolamento.


Quando o comutador de transferência precisa ser operado manualmente, o botão de comutação deve estar primeiro na posição manual, e então você pode girar a alavanca para alternar entre normal ou reserva; ao colocar o modo de controle na posição automática, o comutador de transferência entra no estado de trabalho automático, e a alimentação normal tem prioridade.

Quando o comutador de transferência é ligado conforme o diagrama de ligação, se a alimentação normal e a alimentação de reserva estiverem todas normais, a luz indicadora (vermelha) da alimentação normal ou da alimentação de reserva acenderá e o comutador funcionará normalmente após a conexão correta da energia.


5.Operação de uso


Independentemente de a alimentação normal e a alimentação de reserva terem tensão ou não, quando o modo de operação manual puder ser usado, o botão manual-automático deve ser colocado na posição manual; ao empurrar a alavanca girando no sentido horário até o fim, a alimentação de reserva executa a abertura do disjuntor QR e a alimentação normal executa o fechamento do disjuntor QN; ao empurrar a alavanca girando no sentido anti-horário até o fim, a alimentação de reserva executa o fechamento do disjuntor QR e a alimentação normal executa a abertura do disjuntor QR.

No painel, o indicador de energia (vermelho) indica a corrente de trabalho da caixa de controle automático; se a luz não estiver acesa, significa que a alimentação de trabalho do controle automático está com falha e não é possível operar o comutador. Após o reparo, coloque o botão manual-automático no estado automático: se a alimentação normal estiver normal, o comutador de transferência entrará automaticamente no estado de disjuntor QN fechado com a alimentação normal, e a luz indicadora de energia N (verde) do painel acenderá; se a alimentação normal não estiver normal, o comutador de transferência entrará automaticamente no estado de disjuntor QN fechado e QR fechado, e a luz indicadora de energia R (amarela) do painel acenderá.
