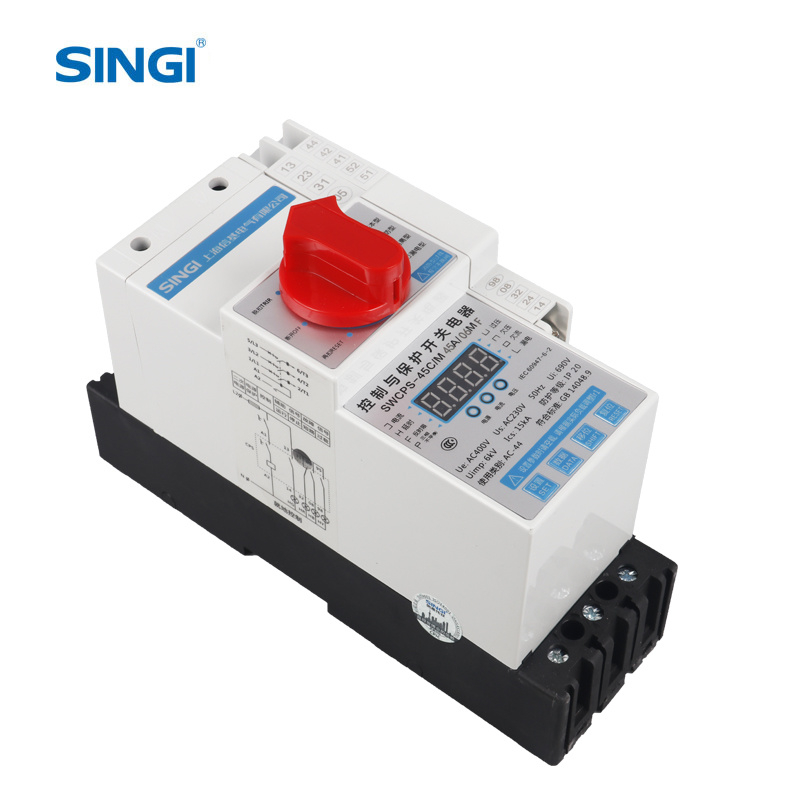

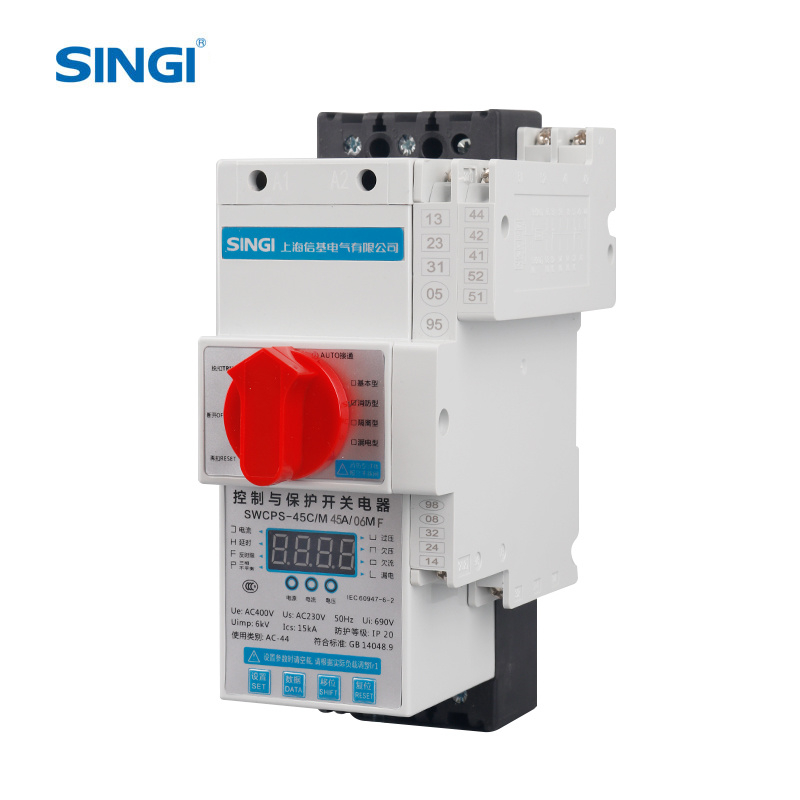

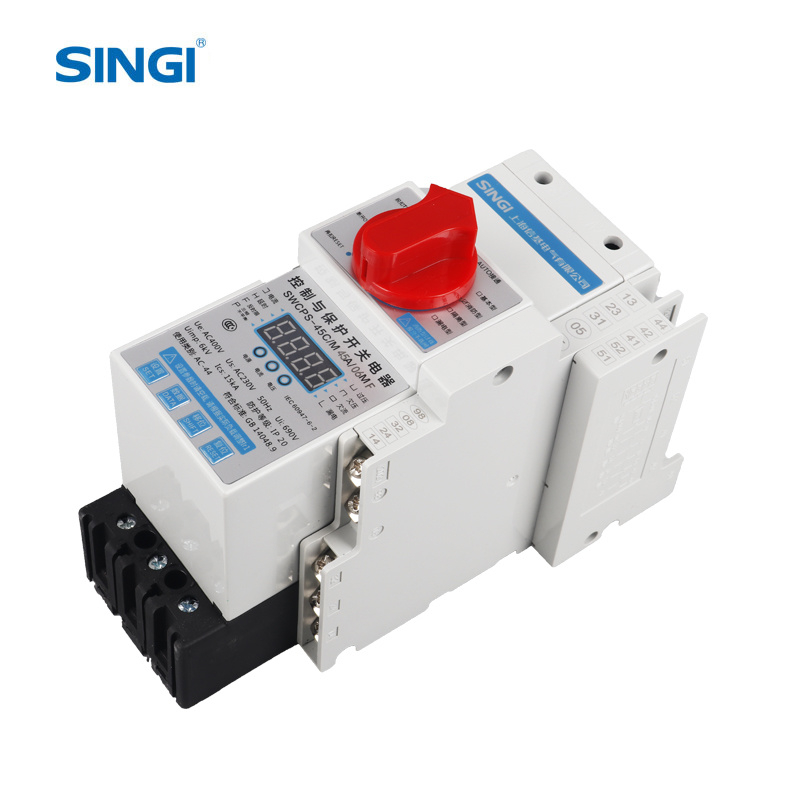

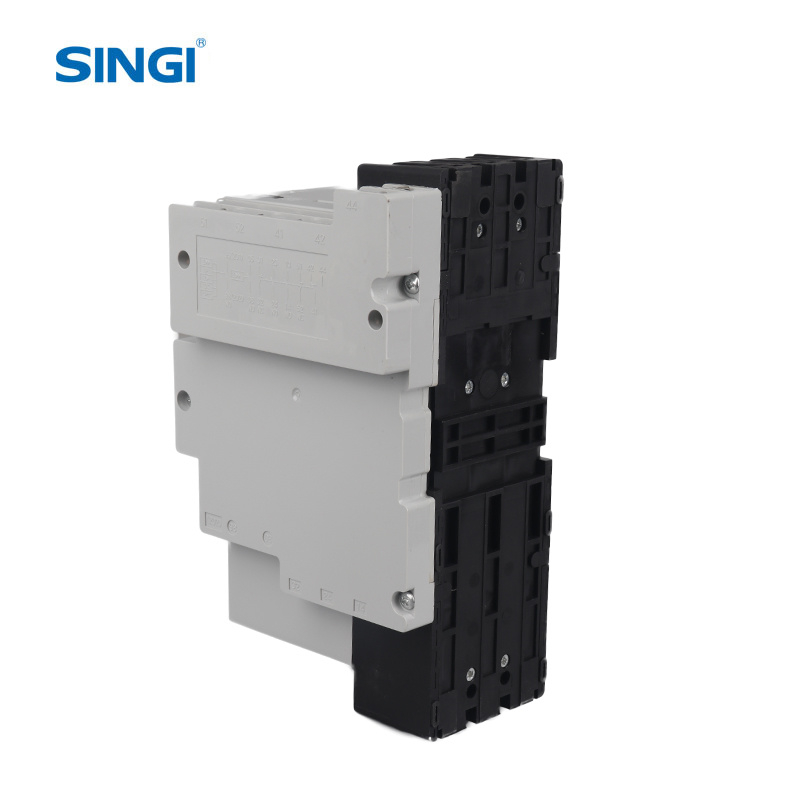

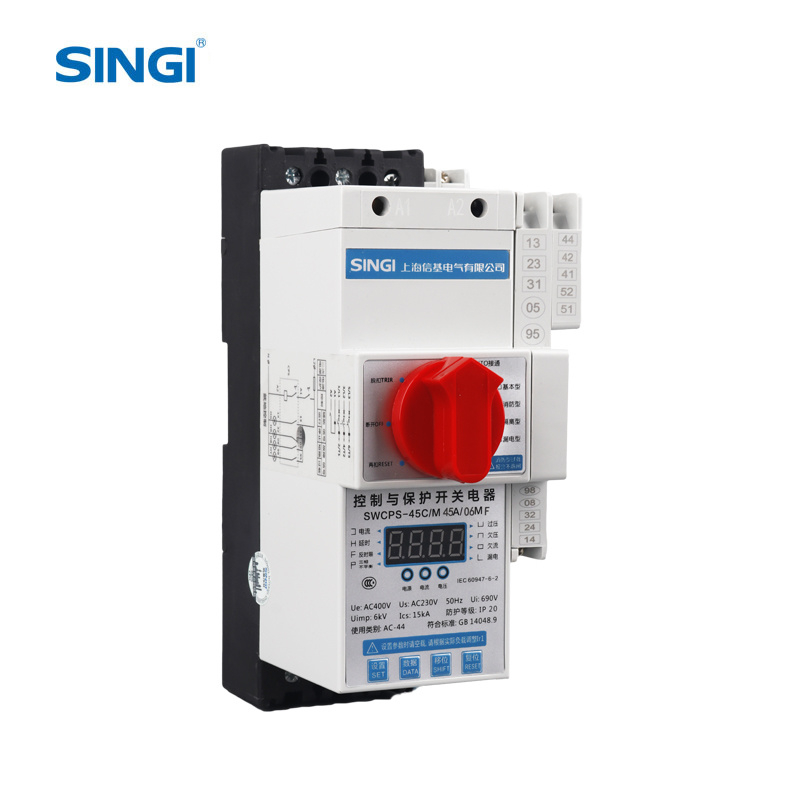

SWCPS ATS

Estado:
Núm.:
Parâmetros do produto

APLICAÇÃOr


O interruptor de controle e proteção da série SWCPS é adequado ao sistema de distribuição de energia de AC50Hz(60Hz), tensão nominal 690V, corrente nominal de 0.16 a 100A. Disponível para conectar, suportar carga e interromper a corrente em condições normais ou não usuais.



As condições ambientais de uso:


Altitude: não exceder 2000m.


Temperatura ambiente: não superior a +40 °C, não inferior a -15°C


Pode suportar ar úmido.


Sem risco de incêndio, explosão, sujeira grave, corrosão química, bem como locais de vibração intensa.


Sem chuva ou neve.

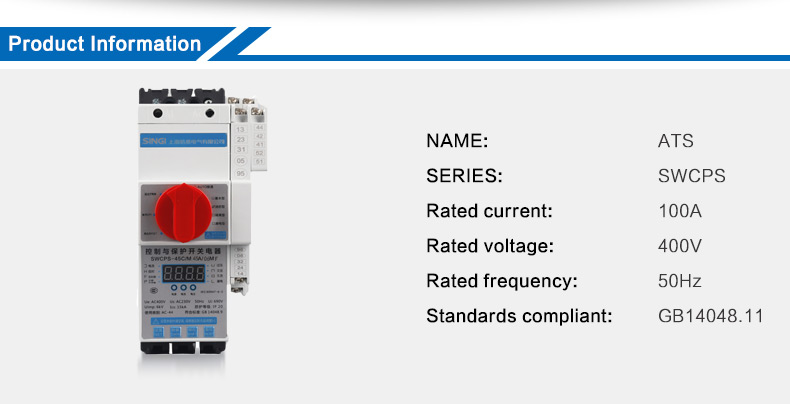

PARÂMETROS PRINCIPAIS



Corrente de quadro Inm

45A

100A

Tensão de isolamento nominal Ui

690V

Tensão de trabalho nominal Ue

380V,690V

Tensão nominal do gerador de controle Us

220V

Frequência nominal

50(60)Hz

Polo

3P

Liberação eletromagnética de corrente nominal ln(A)

16,45

63,100

Liberação eletromagnética inteligente de corrente nominal le(A)

0.4,1,3,6,10,16,20,25,32,40,45

50,63,80,100

Capacidade de interrupção de curto-circuito nominal

Y

15

15

J

50

50

H

--

80

Vida útil da eletricidade AC-43

100

Vida útil da máquina

500



PARÂMETROS


Proteção de sobrecarga com longo retardo de tempo: o usuário pode configurar por si mesmo, o valor padrão é Ir1=1.5le, tempo de interrupção<10s;


Proteção de curto-circuito com curto retardo de tempo Ir2=6-121e, o valor padrão para motor é Ir2=121e, Ir2=61e para distribuição de energia;


Proteção instantânea de curto-circuito: lr3=8-16le, o valor padrão Ira=14le±20% tempo de interrupção<=0.2s;


Proteção de retardo de tempo na partida: durante a partida, o interruptor protege o equipamento apenas contra perda de fase, subtensão e sobretensão, curto-circuito, fuga de corrente e desequilíbrio trifásico, e o tempo de interrupção <=5s;


Proteção contra sobretensão: quando a tensão de trabalho exceder o valor padrão definido, o tempo de interrupção <=10s;


Proteção contra subtensão: quando a tensão de trabalho estiver abaixo do valor padrão definido, o tempo de interrupção <=10s;


Proteção contra perda de fase: quando qualquer fase for perdida, o tempo de interrupção é <=3s;


Proteção contra desequilíbrio trifásico: quando a diferença de corrente entre qualquer fase for 20--80%(padrão 60%), o tempo de interrupção <=10s;


Proteção contra subcorrente: quando a corrente de trabalho estiver abaixo da corrente padrão definida, a interrupção <=30s;


Proteção contra fuga de corrente: quando a corrente de fuga for maior que o valor definido, o tempo de interrupção <=0.2s;


SWCPS
