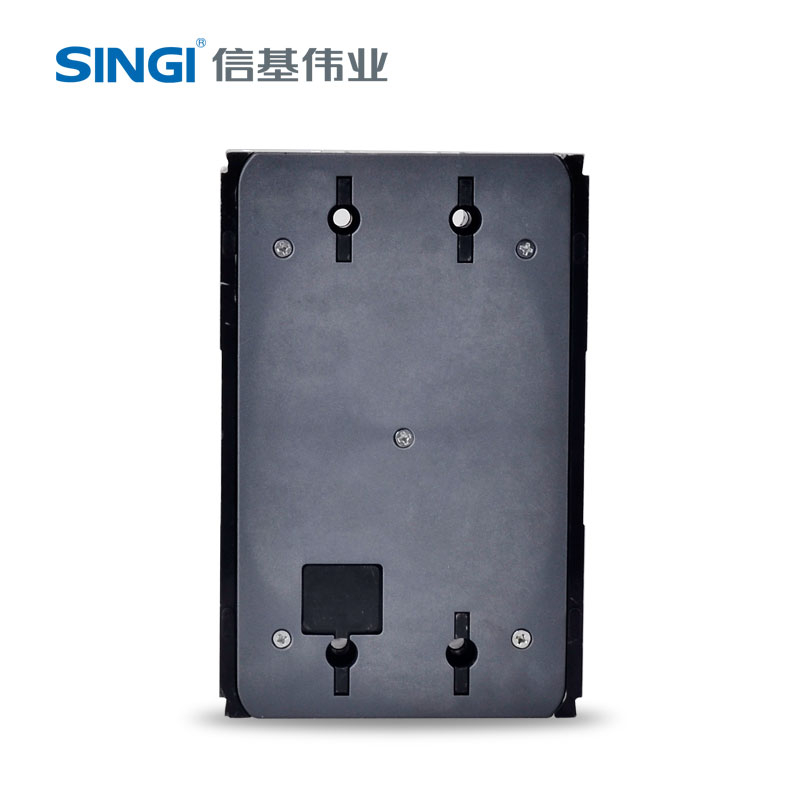

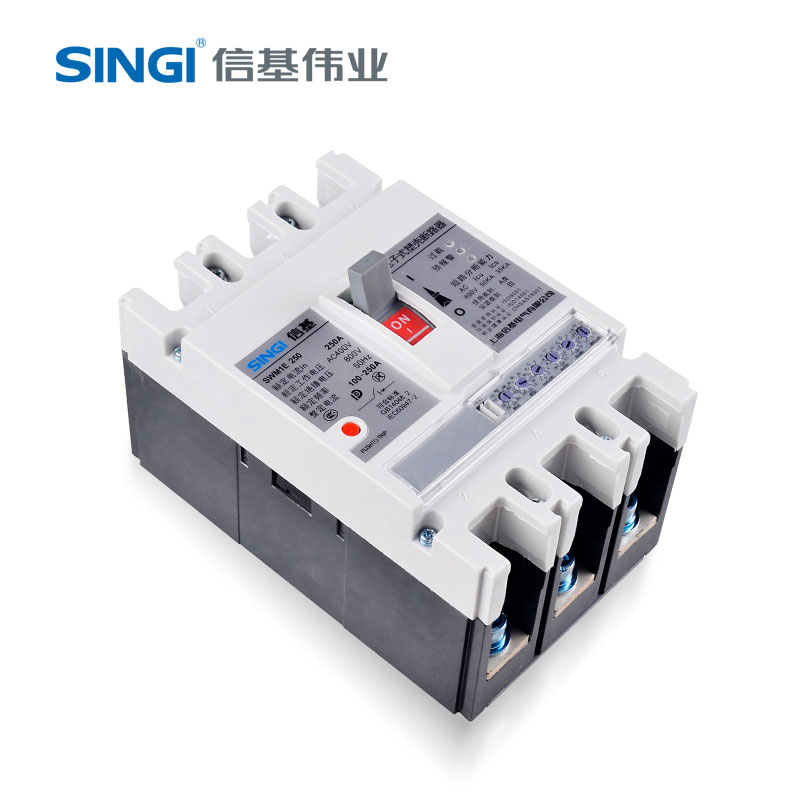

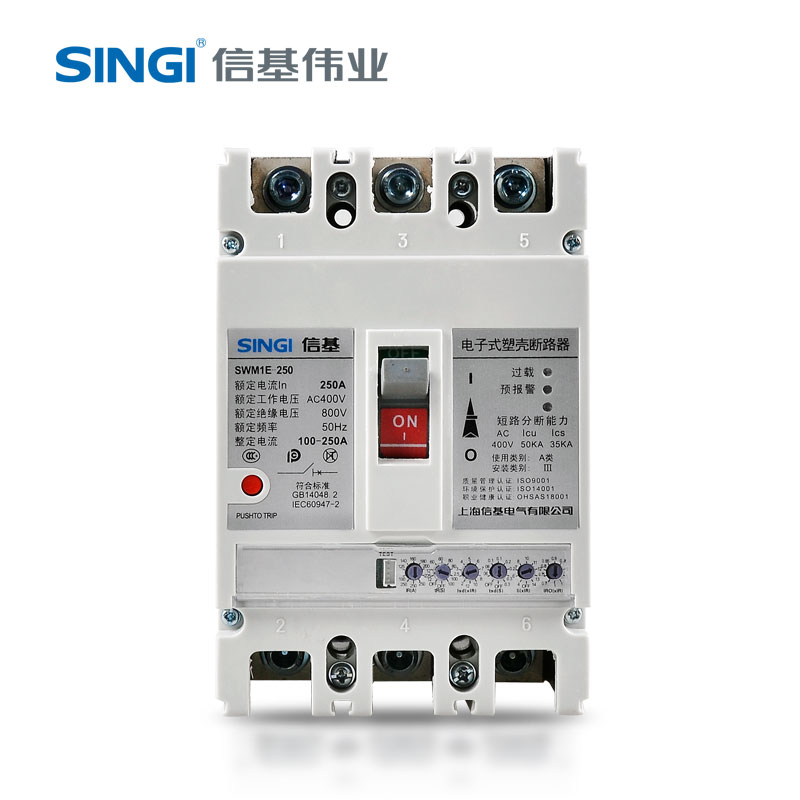

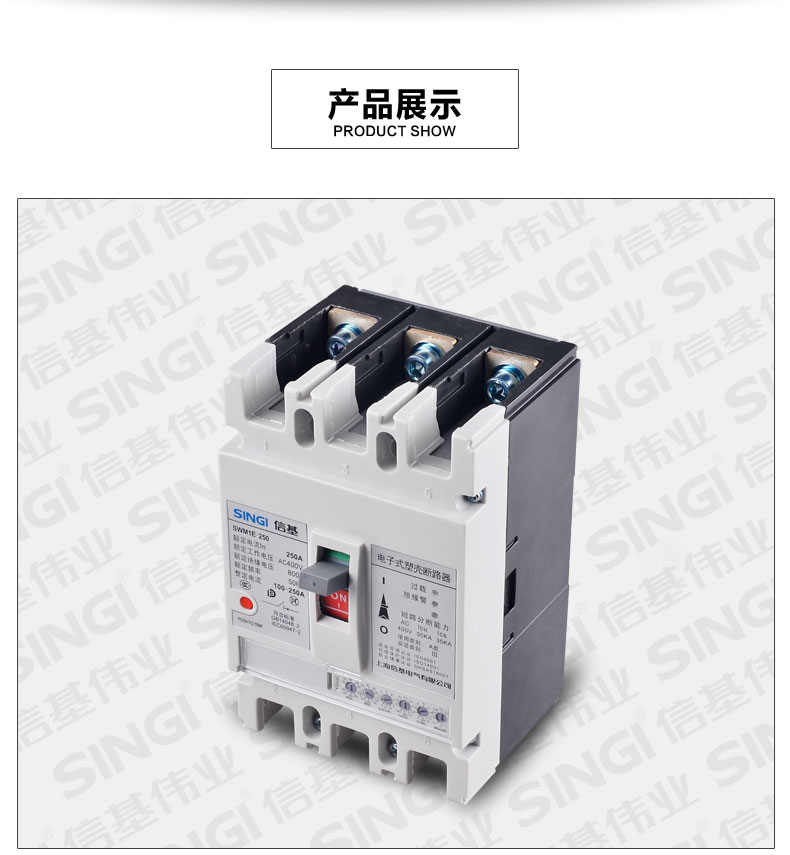

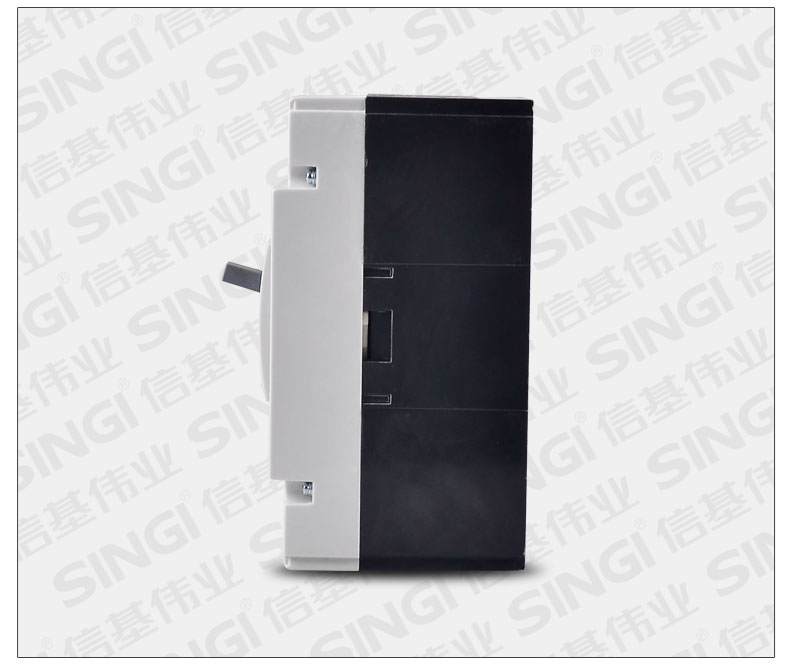

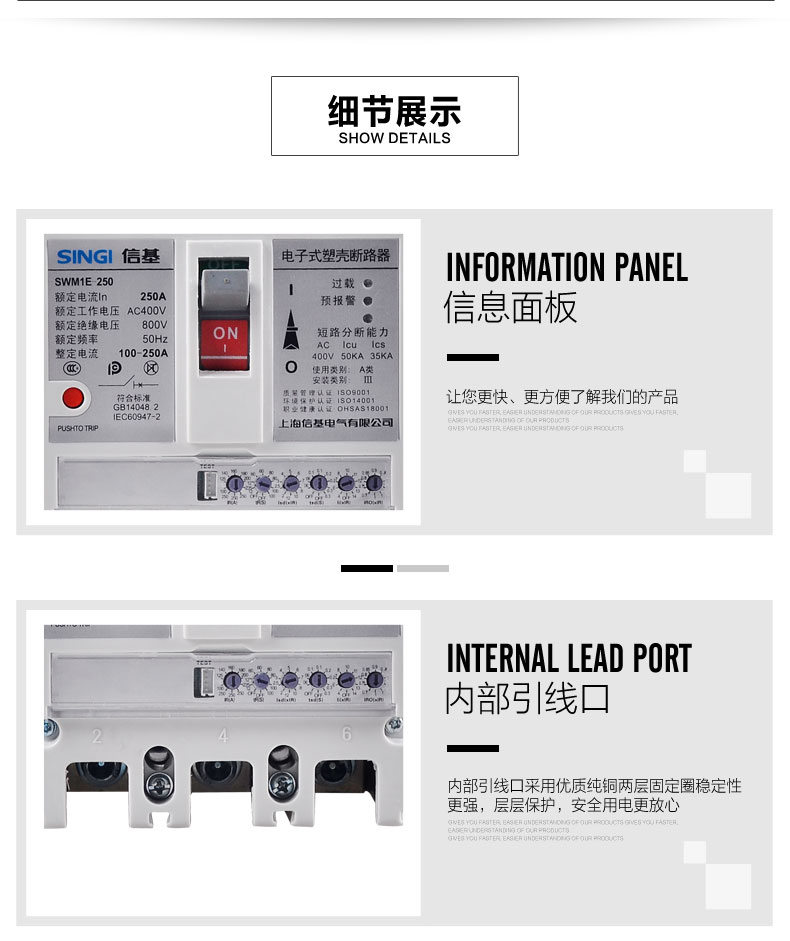

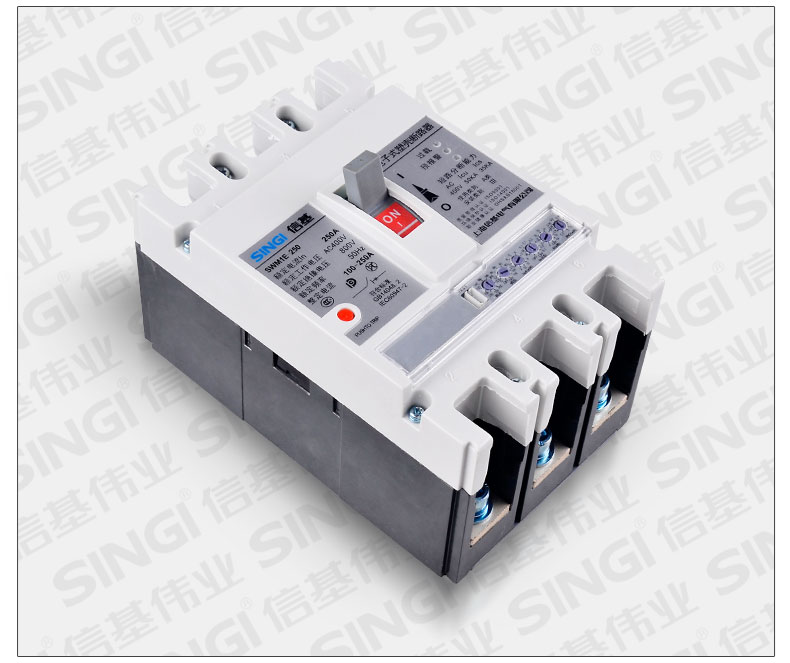

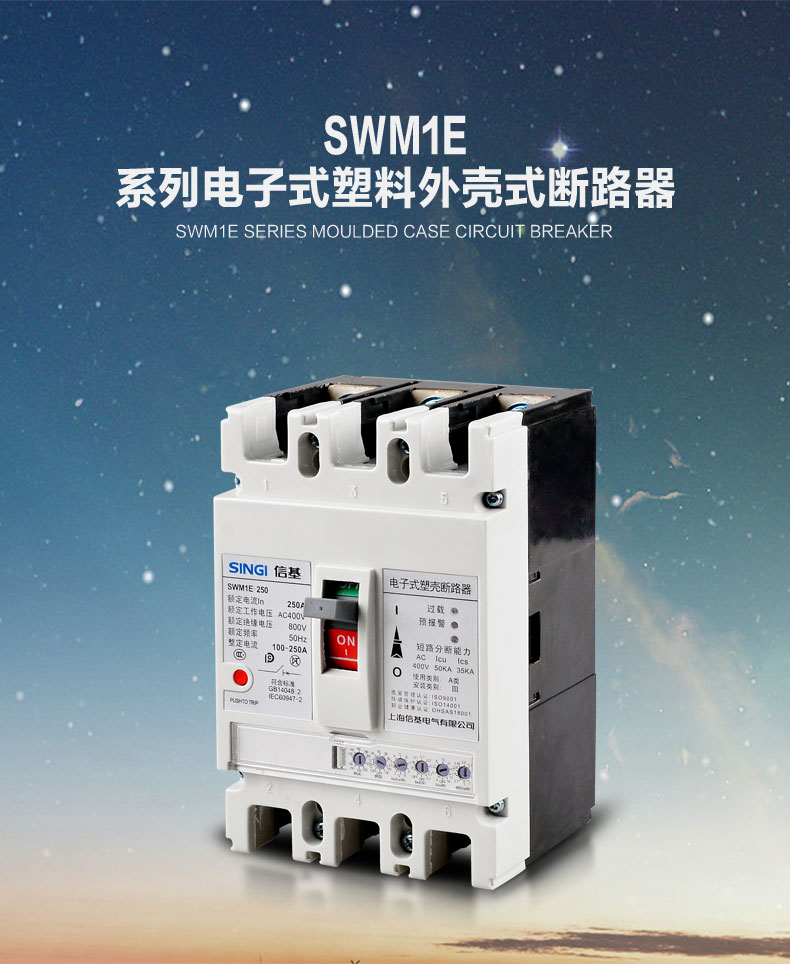

SWM1E Electronic MCCB

SWM1E series electronic molded case circuit breaker is one of the new circuit breakers developed and developed by our company using international advanced design and manufacturing technology. Its rated insulation voltage is 800V, suitable for AC 50Hz, rated working voltage 400V, rated working current up to 800A for infrequent conversion and infrequent starting of the motor. The circuit breaker has overload long-delay inverse time, short-circuit short-delay inverse-time, short-circuit short-delay definite time, short-circuit instantaneous and under-voltage protection functions, which can protect lines and power equipment from damage.
Estado:
Núm.:
Parâmetros do produto

APLICAÇÃO

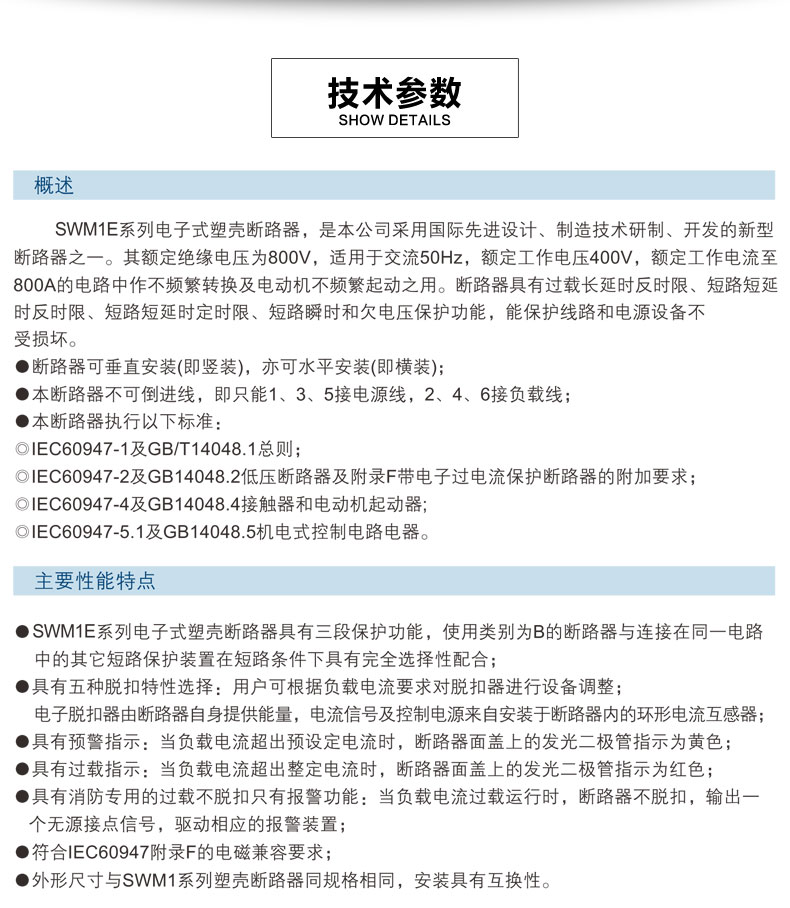

O disjuntor em caixa moldada eletrônico da série SWM1E é um dos novos disjuntores desenvolvidos pela nossa empresa utilizando tecnologia internacional avançada de projeto e fabricação. Sua tensão de isolamento nominal é 800V, adequado para AC 50Hz, tensão de trabalho nominal 400V, corrente de trabalho nominal até 800A, para conversão não frequente e partida não frequente do motor. O disjuntor possui funções de proteção de sobrecarga com retardo longo de tempo inverso, curto-circuito com retardo curto de tempo inverso, curto-circuito com retardo curto de tempo definido, curto-circuito instantâneo e subtensão, que podem proteger as linhas e os equipamentos elétricos contra danos.

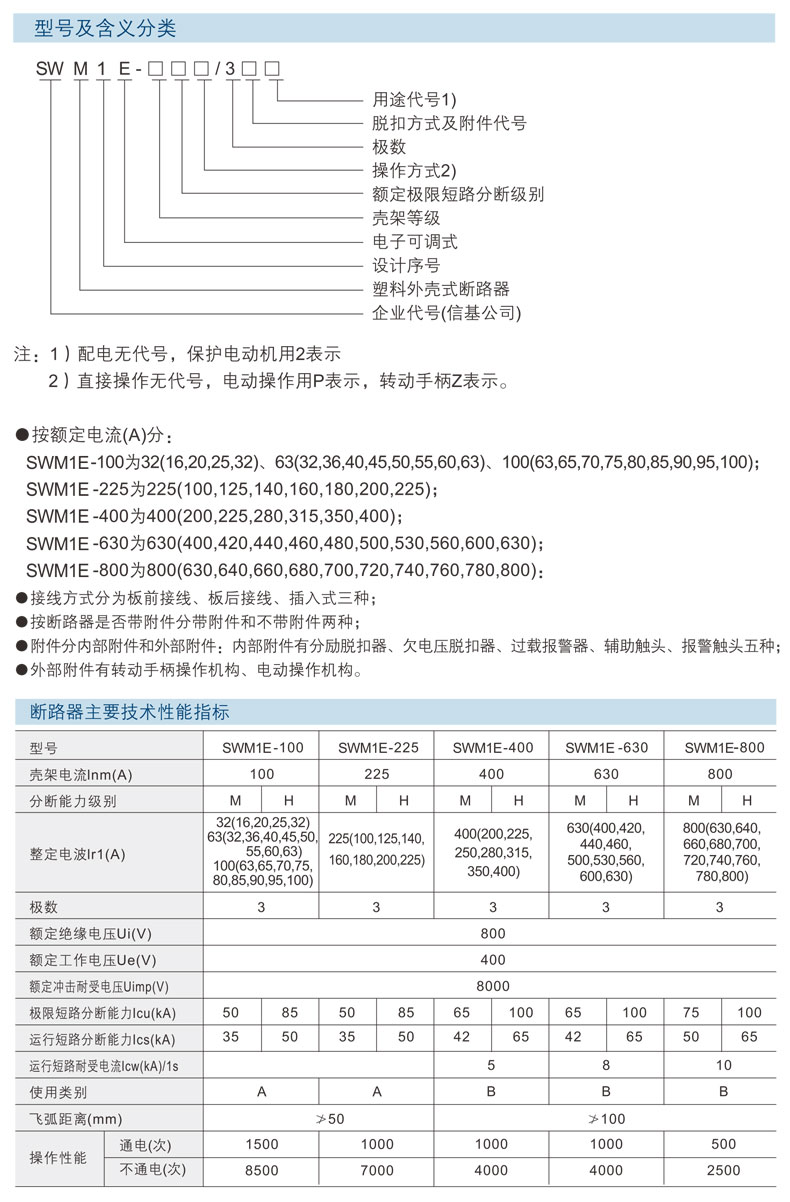

PARÂMETROS TÉCNICOS


modeloSWM1E-125SWM1E-250SWM1E-400SWM1E-630SWM1E-800
Corrente da estrutura lnm(A)125250400630800
nível de capacidade de interrupçãoM/HM/HM/HM/HM/H
Ajuste de corrente lr1(A)32(16-32)
63(32-63)
125(63-125)
250(100-250)400(200-400)630(400-630)800(630,800)
Polos 3/4 3/4 3/4 3/4 3/4
Tensão de isolamento nominal Ui(V)800
Tensão de trabalho nominal Ue(V)AC400V
Tensão de impulso suportável nominal Uimp(V)8000
Capacidade de interrupção de curto-circuito última lcu(kA)50/8550/8565/10065/10075/100
Capacidade de interrupção de curto-circuito de operação lcs(kA)35/5035/5042/6542/6550/65
Corrente de curto-circuito suportável de operação lcw(kA)/1s

5810
categoria de usoAABBB
distância de arco(mm)50100
Desempenho operacional(vezes): com alimentação/sem alimentação1500/85001000/70001000/40001000/4000500/2500


SWM1E Electronic MCCB

SWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCBSWM1E Electronic MCCB
