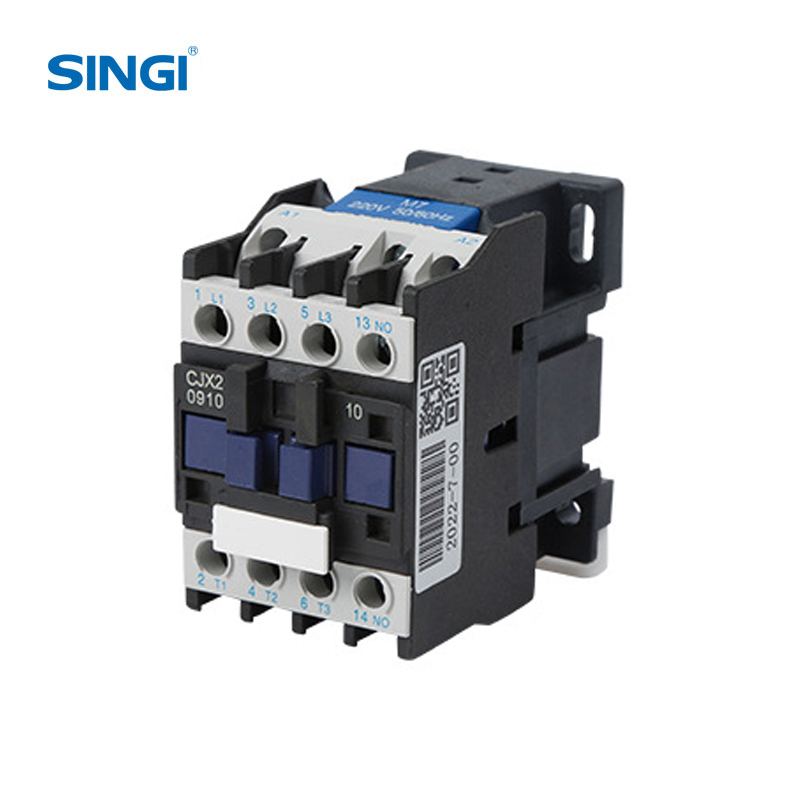

Aplicação
O contator CA da série CJX2 é adequado para uso em circuitos de até a tensão nominal de 660V, CA 50 ou 60Hz, corrente nominal de até 95A, para fechamento, abertura, partida frequente e controle de motores CA. Combinado com o bloco de contatos auxiliares, o dispositivo de retardo de tempo e de intertravamento mecânico, etc., ele se torna contator com retardo, contator reversível, partida estrela-triângulo e, com o relé térmico, pode ser combinado para formar a partida eletromagnética.
Parâmetros técnicos
| Tipo | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 |
| Exibição de detalhes MCCB12 | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
| Corrente térmica convencional ao ar livre (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 |
| Tensão de isolamento nominal (V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Potência do motor trifásico de gaiola de esquilo controlado (AC-3) kW | 220/230 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690 | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 |
| Frequência de operação (vezes/h) | Vida elétrica | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| tomada de telefone de duas teclas | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| Vida elétrica | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 |
| Vida mecânica (10 mil vezes) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
| Equipado com tipo de fusível | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| Extremidade fria | cabo de ponta não preditiva
Cabo de ponta preditiva
Extremidade não preditiva | Radical | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| mm² | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1.5/4
1.5/6
1.5/6 | 1.5/4
1.5/4
1.5/6 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 10/35
10/35
10/35 | 6/16
6/16
6/16 | 10/35
10/35
10/35 | 6/16
6/16
6/16 |
| AC | 50Hz | Fechamento (V) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
| Bobina | Retenção (V) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 |
| Potência | Potência (W) | 1.8-2.7 | 1.8-2.7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 |
| Faixa de ação | Tensão de fechamento: 85%Us-110%Us; tensão de abertura: 20%Us-75%Us |
|
|
|
|
|
|
|
|
|
|
|
|
| Parâmetros básicos do contato auxiliar | AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A |
|
|
|
|
|
|
|
|
|
|
|
|
Condições de trabalho e instalação
| Condição | Especificação |
|---|
| Temperatura ambiente | -5℃ ~ +40℃ (24h average ≤35℃) |
| Altitude máxima | ≤2000m |
| Umidade relativa | ≤50 % a +40 ℃; valores mais altos permitidos em temperaturas mais baixas (é necessária proteção contra condensação) |
| Grau de poluição | 3 |
| Categoria de montagem | III |
| Inclinação de montagem | ≤±5° (plano vertical) |
| Resistência a impactos | Sem choques/vibrações significativos no local de instalação |
| Faixa de ação da bobina | Fechamento: 85%-110% Us; Abertura: 20%-75% Us |
| Contato auxiliar (AC-15) | Ie=0.95A @ 380V; Ith=10A |
Cenários de aplicação do produto
Controle industrial de motores CA: Partida/parada frequente de motores trifásicos de gaiola de esquilo em fábricas, oficinas e linhas de produção (por exemplo, bombas, ventiladores, transportadores).
- Sistemas de distribuição de baixa tensão: Fechamento/interrupção de circuitos de alimentação de CA de 50/60 Hz de até 660 V em quadros de distribuição comerciais e industriais.
- Sistemas de automação: Integração com CLPs, dispositivos de retardo de tempo e blocos de contatos auxiliares para o controle automatizado de motores em fábricas inteligentes e automação predial.
- Partidas estrela-triângulo de motor: Combinação com acessórios do contator para formar partidas estrela-triângulo destinadas à partida suave de motores de grande porte (reduzindo a corrente de partida).
- Conjuntos de partidas eletromagnéticas: Associação com relés térmicos de sobrecarga para proteção de motores contra sobrecarga/curto-circuito em equipamentos industriais.
- Equipamentos comerciais & residenciais: Controle de cargas CA de serviço pesado (por exemplo, compressores de ar, bombas de água) em edifícios comerciais e grandes complexos residenciais.

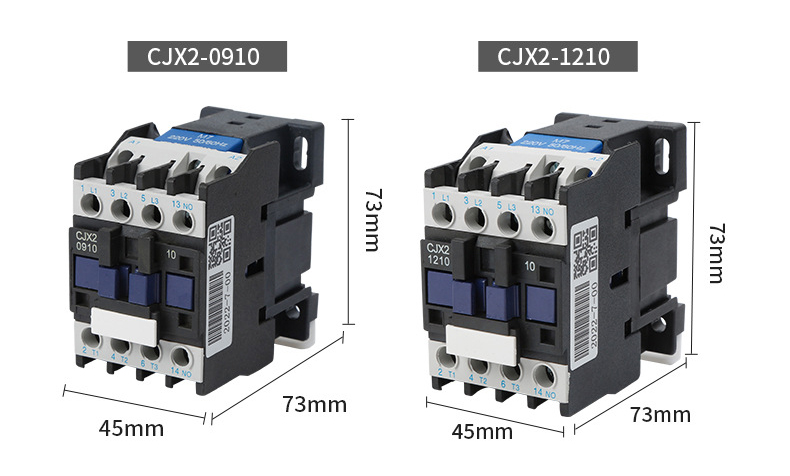

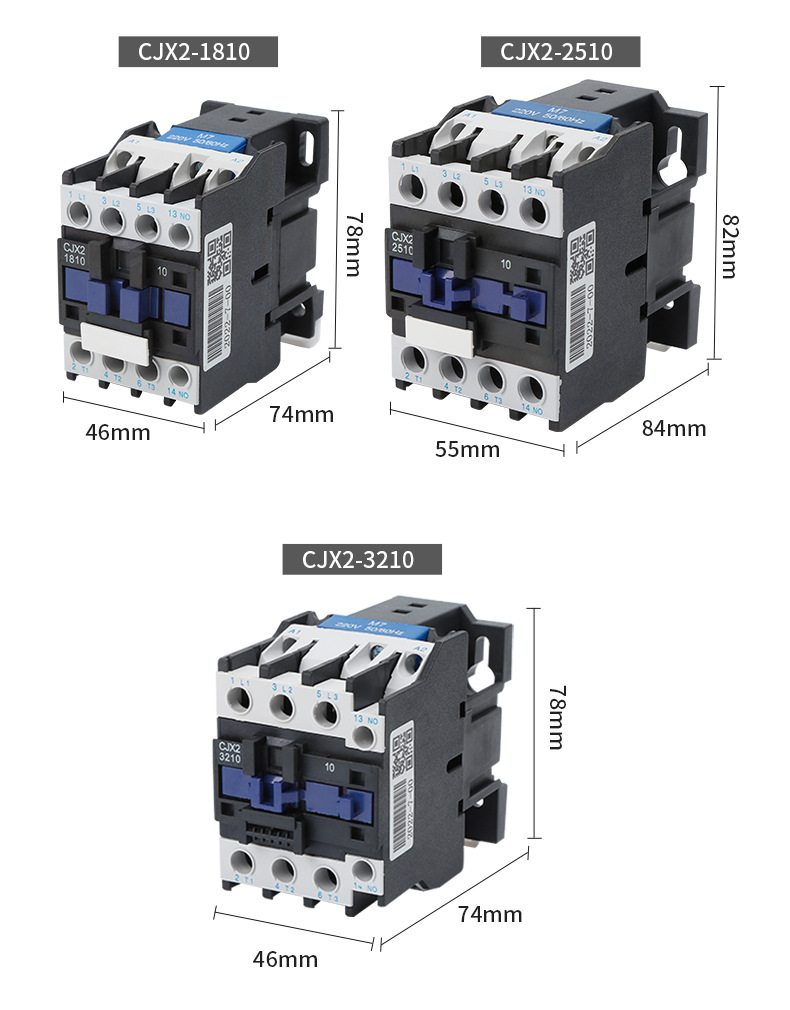

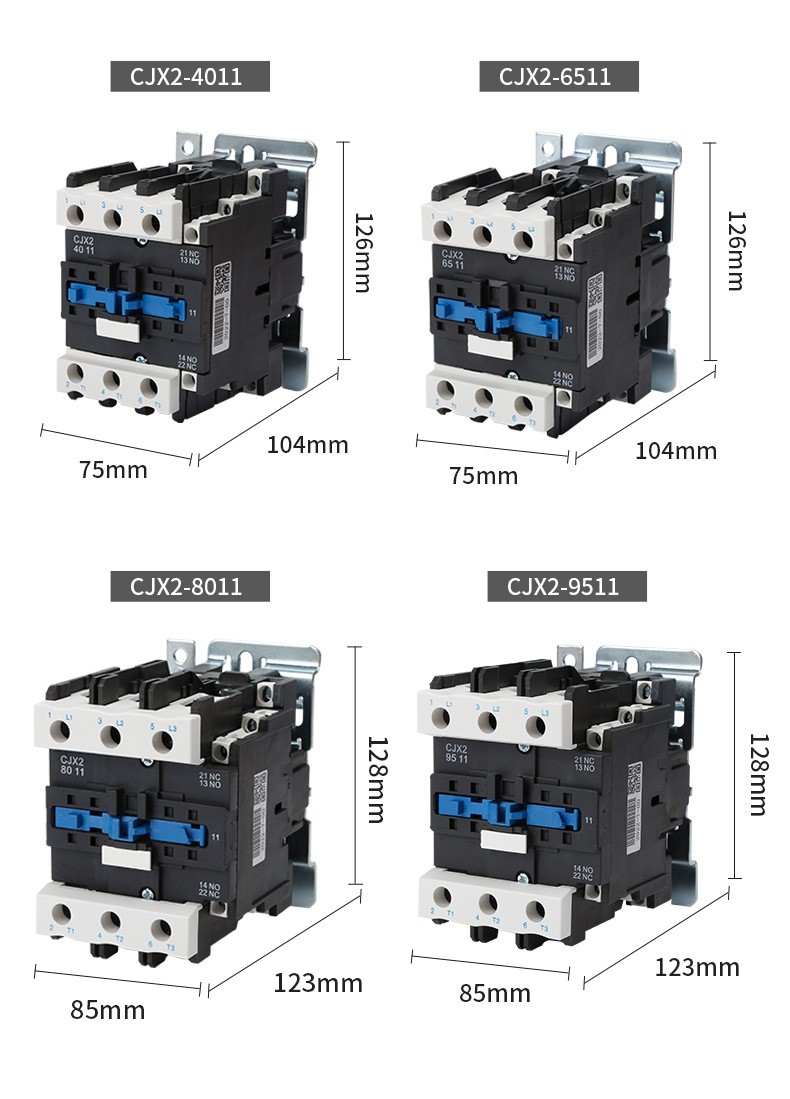

Tamanho do produto
Perguntas frequentes (FAQ)
P: Qual é a diferença entre as categorias de serviço AC-3 e AC-4 do contator CA da série CJX2 e como selecioná-las?
R: AC-3 é a categoria padrão para o controle de motores de gaiola de esquilo, projetada para a partida, o funcionamento e a parada normais de motores sem corrente de irrupção significativa durante a operação — esta é a seleção mais comum para o controle geral de motores (por exemplo, ventiladores, bombas). AC-4 destina-se a partida de motor de serviço pesado e inversão/frenagem, suportando elevada corrente de irrupção e operação inversa frequente (por exemplo, talhas, transportadores com parada/inversão rápidas). A série CJX2 suporta ambas as categorias, com a corrente nominal AC-4 inferior à AC-3 para o mesmo modelo devido ao maior esforço de carga.
P: Por que a série CJX2 tem diferentes classificações de vida útil elétrica/mecânica para modelos diferentes?
R: A vida elétrica é determinada pela erosão do arco durante o fechamento/abertura dos contatos, e a vida mecânica, pelo desgaste dos componentes mecânicos (por exemplo, molas, armaduras). Os modelos menores (CJX2-09/12/18) têm vida elétrica/mecânica maior (1000 mil ciclos mecânicos, 100 mil ciclos elétricos em AC-3), porque lidam com correntes mais baixas e menor erosão do arco. Os modelos maiores (CJX2-80/95) têm valores de vida menores (600 mil ciclos mecânicos, 60 mil ciclos elétricos em AC-3) devido a cargas de corrente mais altas, erosão do arco mais severa e maior esforço mecânico durante a operação — este design está alinhado com a IEC 60947-4-1 para durabilidade ideal por carga.
P: Como a série CJX2 se combina com outros componentes para alcançar funções ampliadas de proteção do motor?
R: O contator CJX2 forma um partida eletromagnética completa quando combinado com um relé térmico de sobrecarga — este conjunto proporciona controle básico do motor (partida/parada) além de proteção contra sobrecarga (o relé térmico dispara em caso de corrente excessiva do motor para evitar o superaquecimento). A adição de blocos de contatos auxiliares permite o intertravamento de circuitos (impedindo a operação inversa) e a realimentação de sinais (por exemplo, o status de funcionamento do motor). A combinação com dispositivos de retardo de tempo cria um contator com retardo para a partida sequencial de motores (por exemplo, partida suave estrela-triângulo para motores grandes, a fim de reduzir a corrente de irrupção da rede).
P: Quais fatores devem ser considerados ao selecionar um modelo CJX2 para um motor CA de 380 V?
R: Os critérios fundamentais de seleção são a potência nominal do motor (kW) e a categoria de emprego (AC-3/AC-4) a 380V. Para operação contínua normal (AC-3), selecione um modelo com potência nominal de motor controlado igual ou superior à potência nominal do motor (por exemplo, CJX2-25 para um motor de 11kW a 380V). Para operação severa ou de inversão frequente (AC-4), opte por um modelo maior para suportar a maior corrente de irrupção (por exemplo, CJX2-40 para um motor de 18,5kW em AC-4). Fatores adicionais incluem a temperatura ambiente (reduzir a capacidade em caso de temperaturas elevadas) e a altitude de montagem (reduzir a capacidade acima de 2000m).
P: Qual é a importância da faixa de atuação da tensão da bobina (85 %-110 % Us) para a série CJX2?
R: A faixa de tensão de fechamento de 85%-110% Us garante que o contator possa fechar de forma confiável mesmo com pequenas oscilações da tensão da rede (um problema comum nas redes elétricas industriais), evitando que o motor não dê partida por baixa tensão. A faixa de tensão de abertura de 20 %-75 % Us garante que o contator só abre quando a tensão da rede cai significativamente, evitando desligamentos acidentais do motor por pequenas quedas de tensão temporárias. Este design da bobina aumenta a estabilidade e a confiabilidade do contator em ambientes adversos de rede elétrica industrial.
