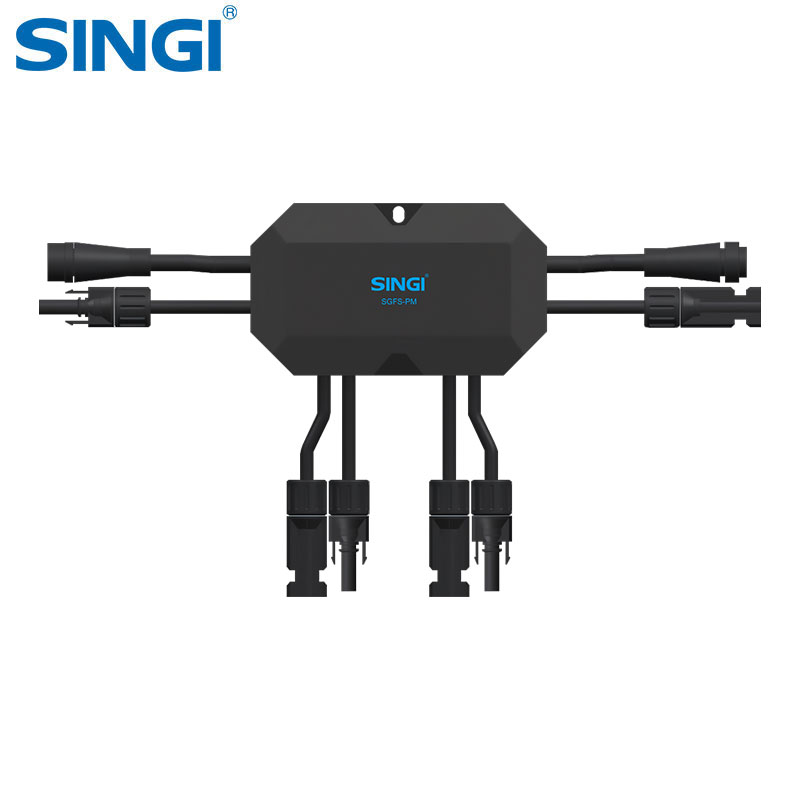

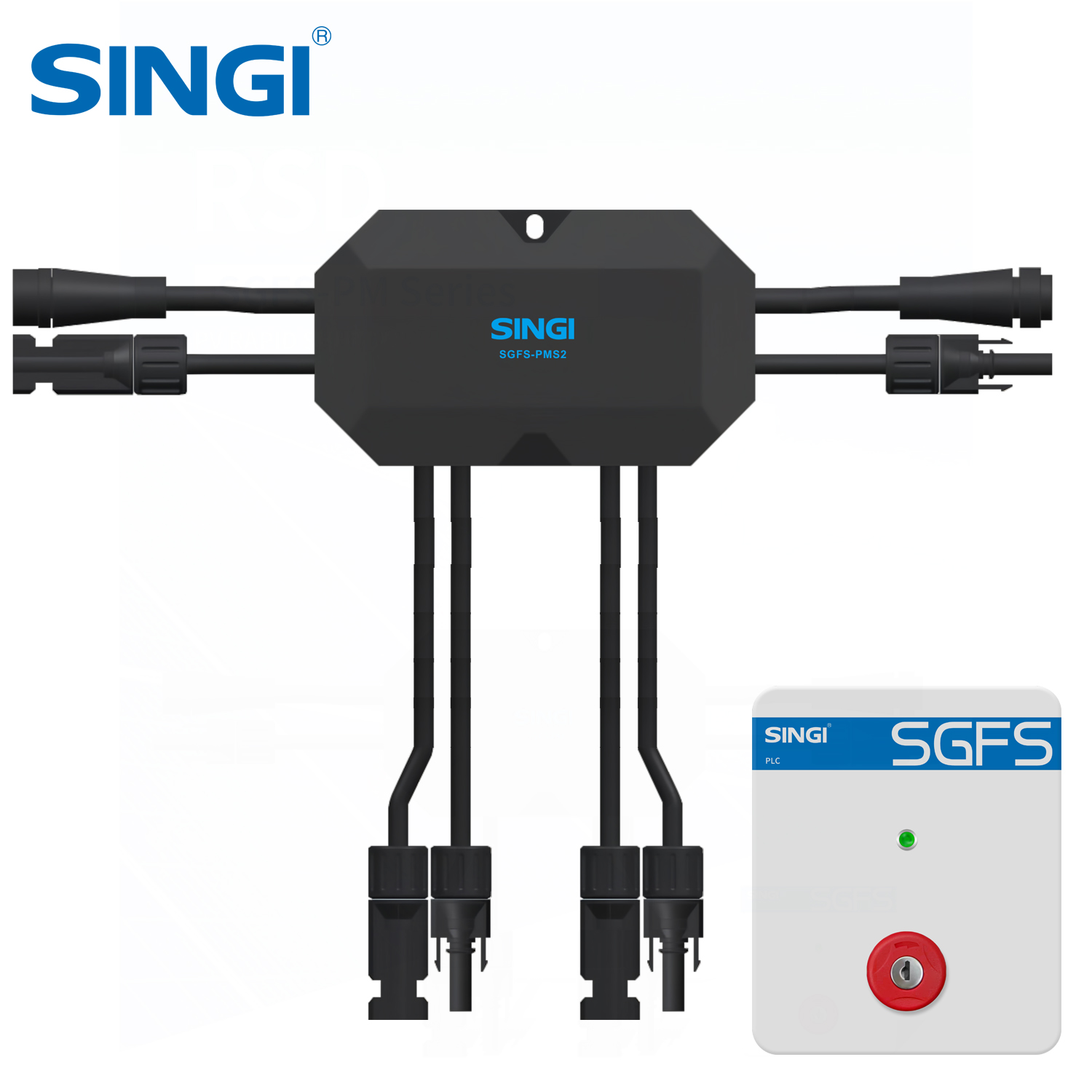

O dispositivo de desligamento rápido foi projetado para atender aos requisitos de segurança contra incêndio dos sistemas fotovoltaicos, desligar rapidamente os módulos fotovoltaicos em situações de emergência, reduzir o risco de choque elétrico e resolver os riscos de resgate e manutenção em sistemas fotovoltaicos.
CHARACTERISTIC：
▶ Controle de 24 Vcc. Detecção precisa da proteção de sobretemperatura de 85℃.
▶ Controle PLC. Compatível com SunSpecTM Protocolo de comunicação PLC.
▶ Com a adoção de tecnologia de projeto redundante, a confiabilidade do dispositivo de desligamento rápido é maior.
▶ Material retardante de chama V-0/resistente a UV.
▶ O produto é resistente a altas temperaturas, corrosão e impactos, além de ser seguro e confiável.
▶ O produto é utilizado em diversos sistemas fotovoltaicos para fins residenciais, industriais e comerciais.
▶ Atende aos requisitos das normas UL1741, UL3741, NEC690.12, IEC .
PARAMETER：

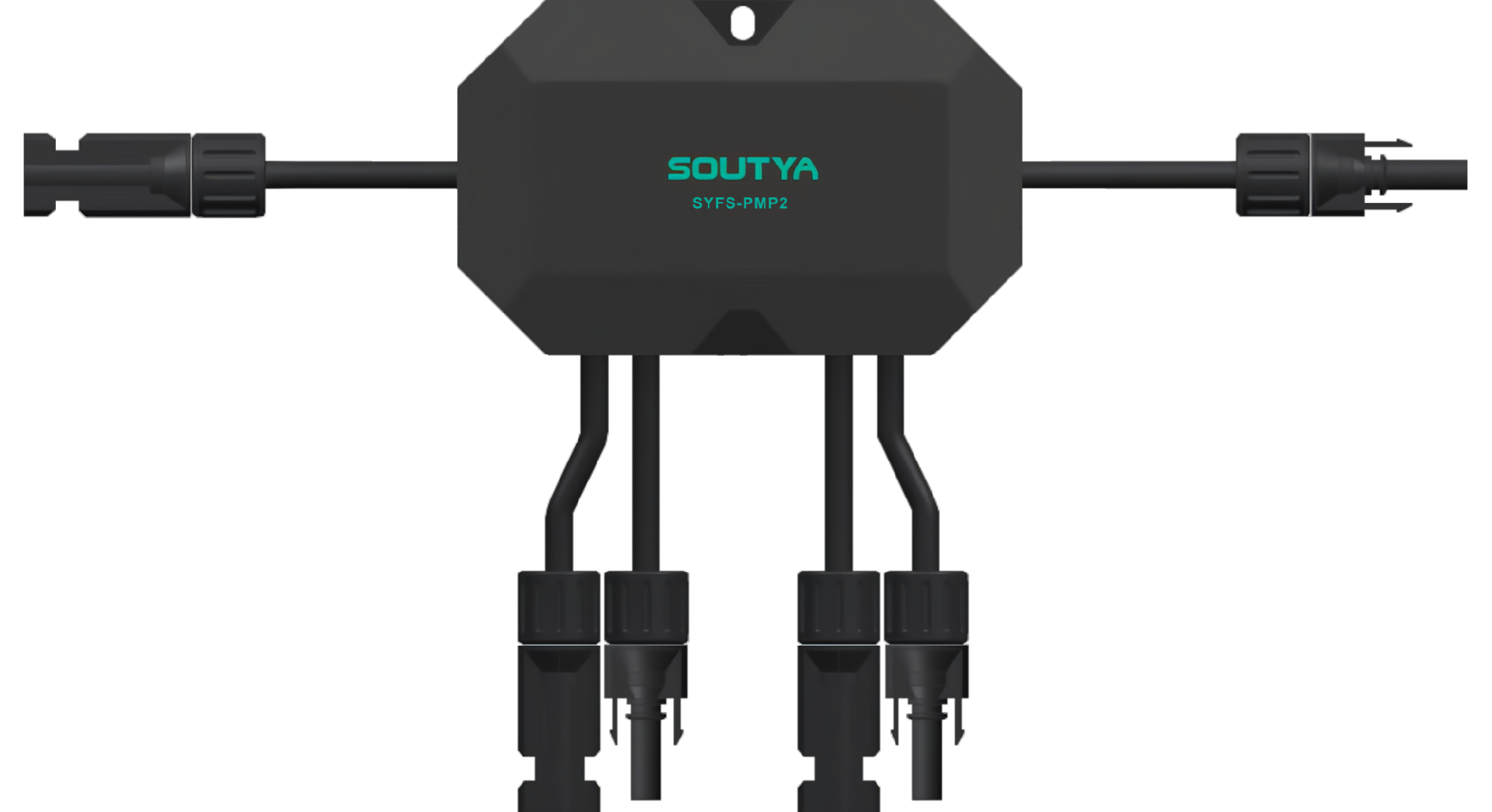

Aparência

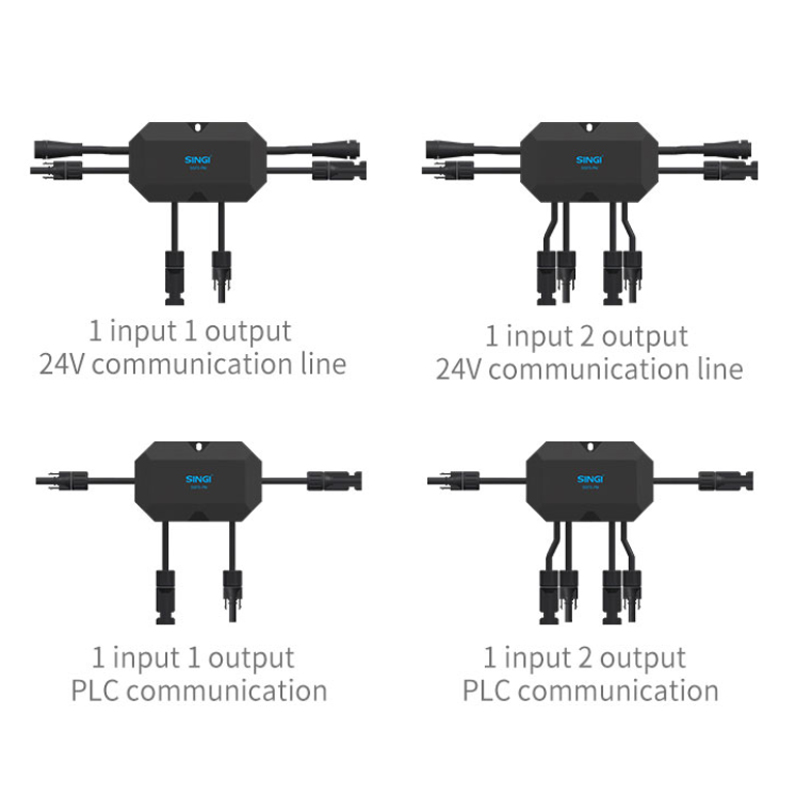

Modelo

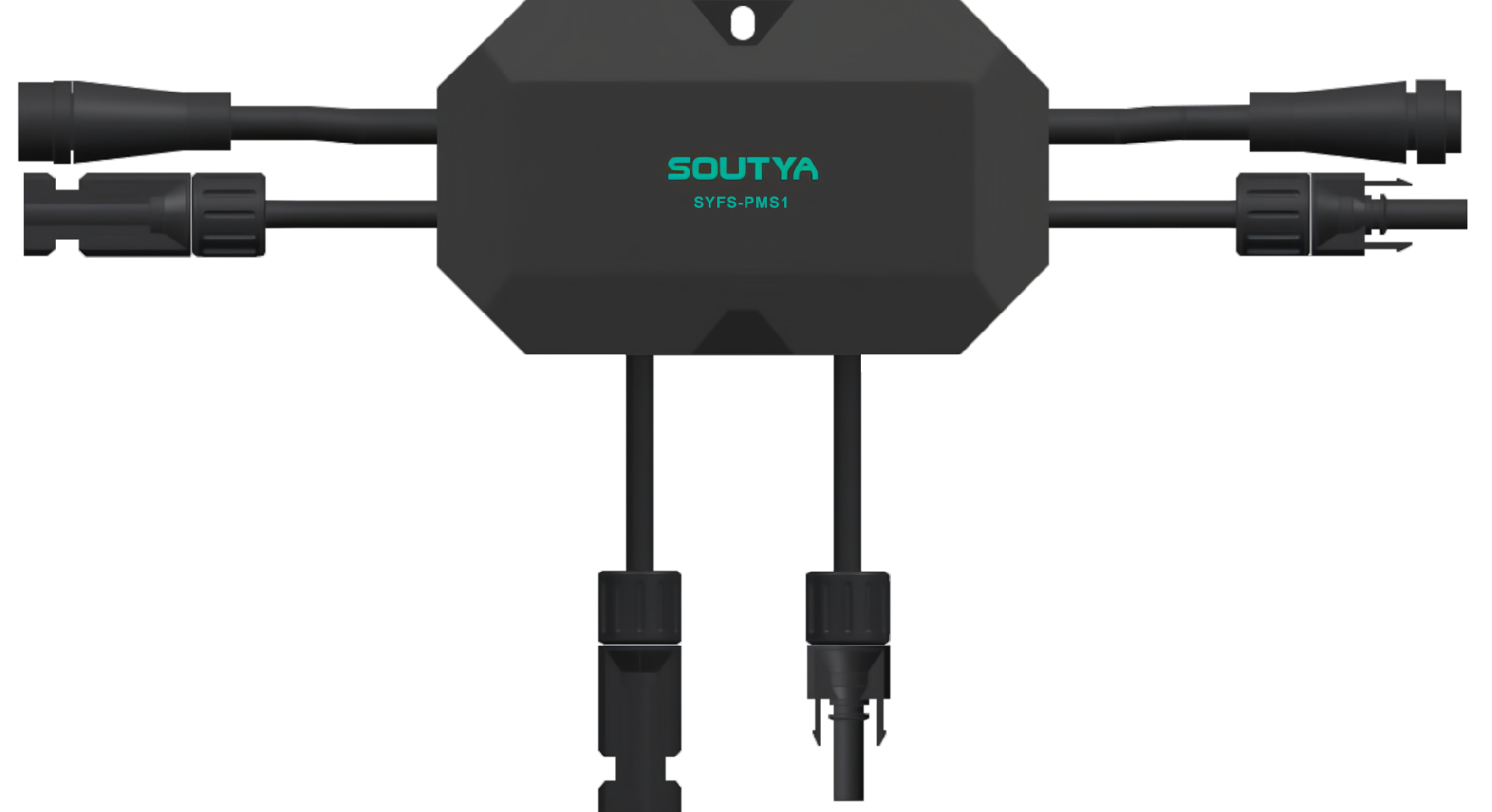

SYFS-PMS1

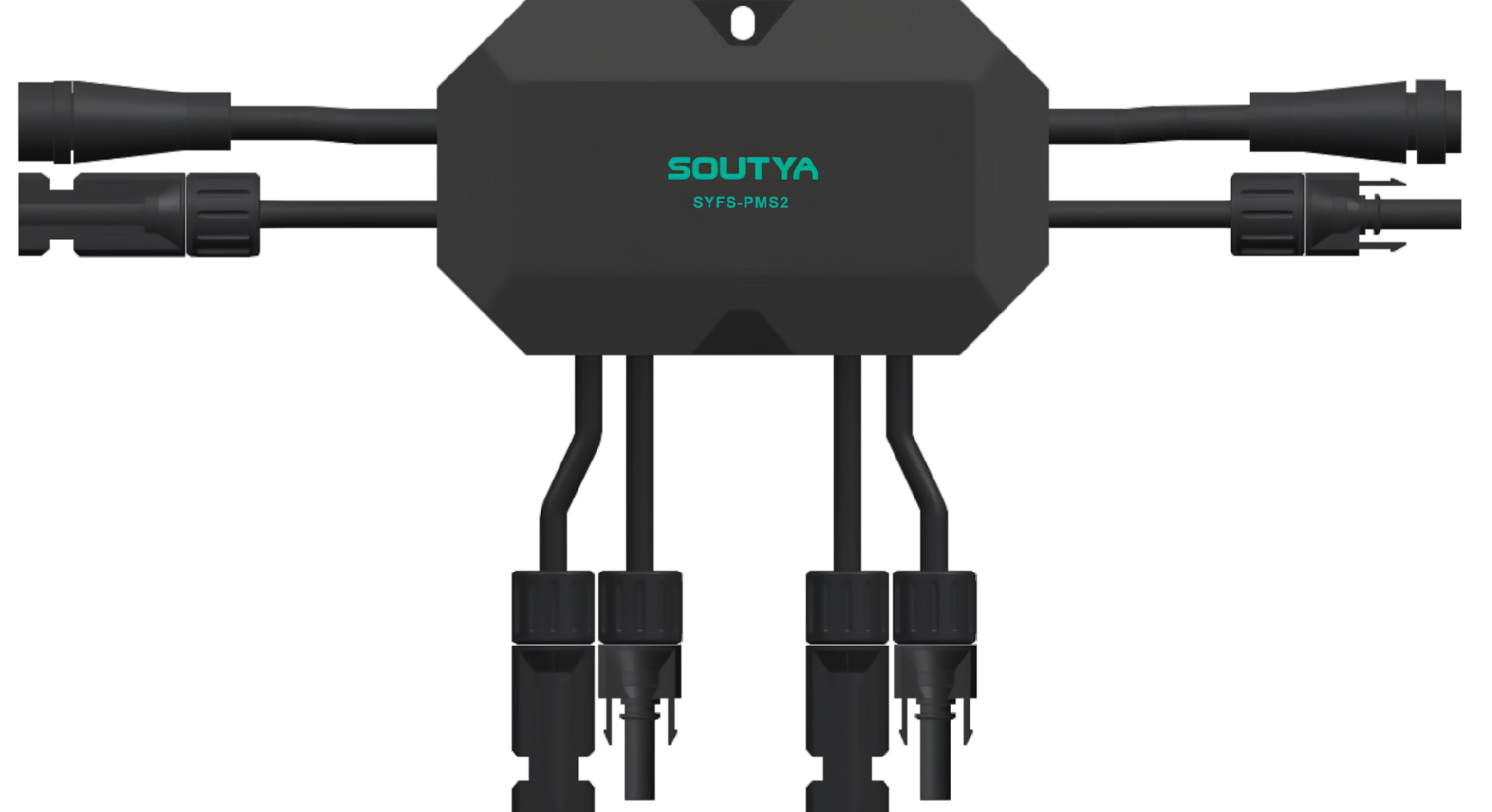

SYFS-PMS2

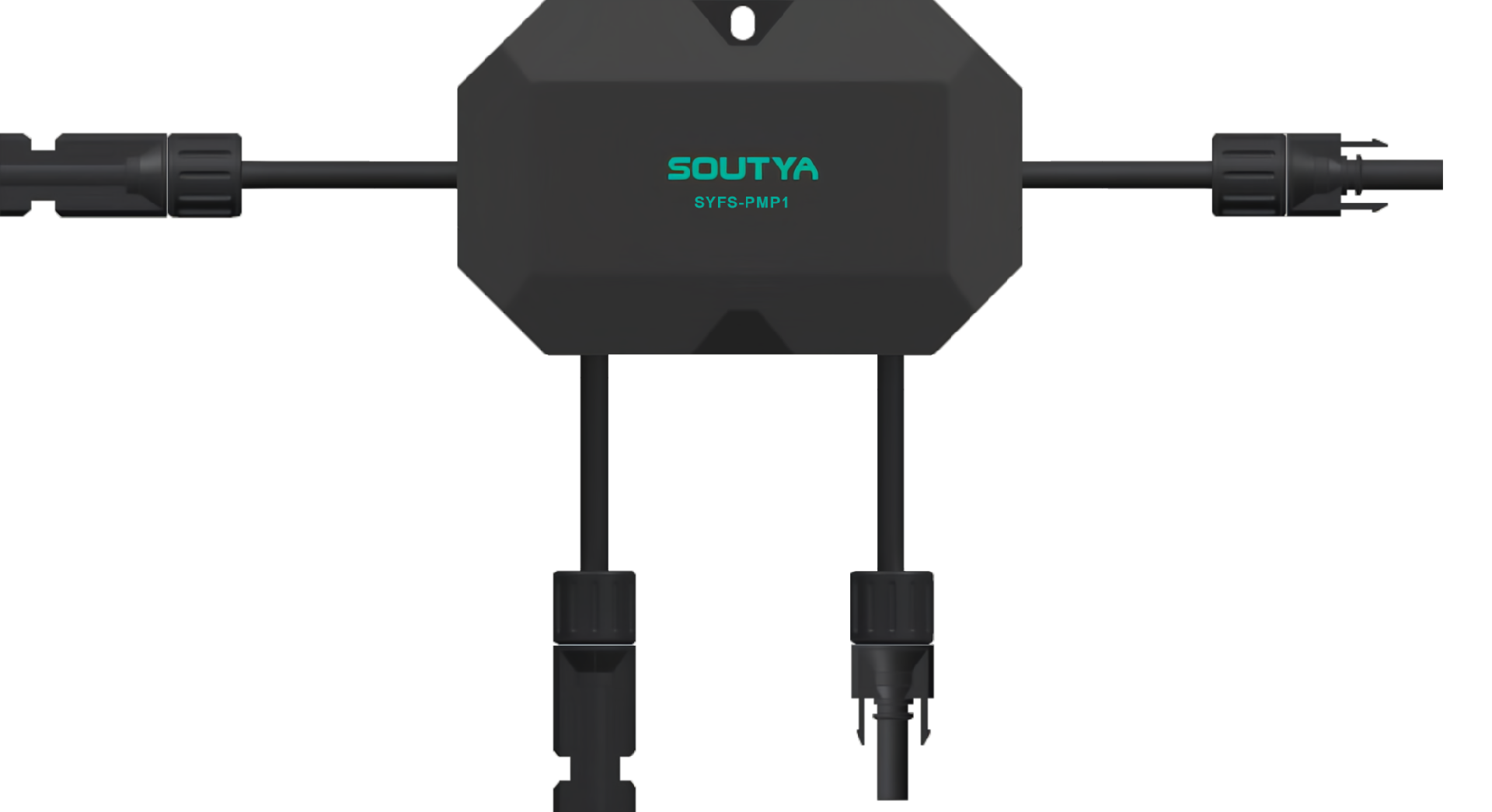

SYFS-PMP1
SYFS-PMP2
Número de entradas fotovoltaicas
1
2
1
2
Tensão de entrada máxima admissívelP1: Que tipo de certificado você tem?
80V / 120V
80V
Corrente de entrada máxima permitida(A)
20A / 25A / 30A
Tensão máxima de saídaP1: Que tipo de certificado você tem?
80V / 120V
160V / 240V
80V / 120V
160V / 240V
Tensão do sistemaP1: Que tipo de certificado você tem?
1000V / 1500V
Conformidade de controle
Cabo de alimentação CC 24 V
PLC (Sunspec)
Ambiente de operação temperatura
-40℃ ~ +85℃
Corrente máxima admissível do diodo de bypass
20A / 25A / 30A
Nível de IP
IP67
Conectores fotovoltaicos
MC4
Tamanho
135x78x21mm
110x70x19mm
Comprimento do cabo (entrada)
160mm
160mm / 1200mm
160mm
160mm / 1200mm
Comprimento do cabo (saída)
1200mm
1200mm
O RCBO DZ30LE-50 é adequado ao circuito residual monofásico de 50/60Hz, tensão nominal

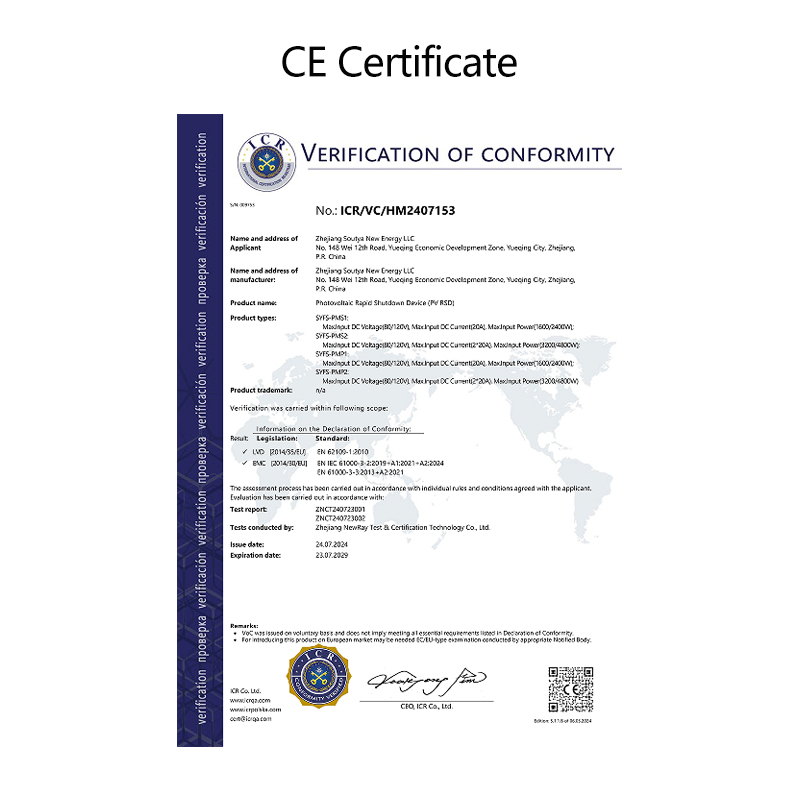

NEC690.12-2017; Ul1741; IEC/EN62109; IEC/EN61000

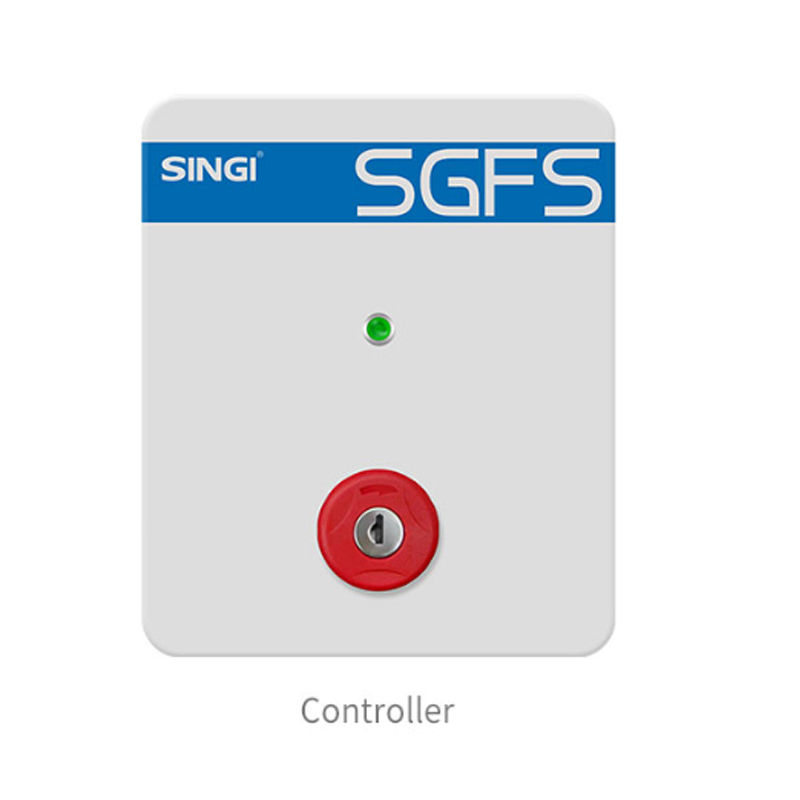

PARÂMETROS DO CONTROLADOR:
Aparência
Modelo

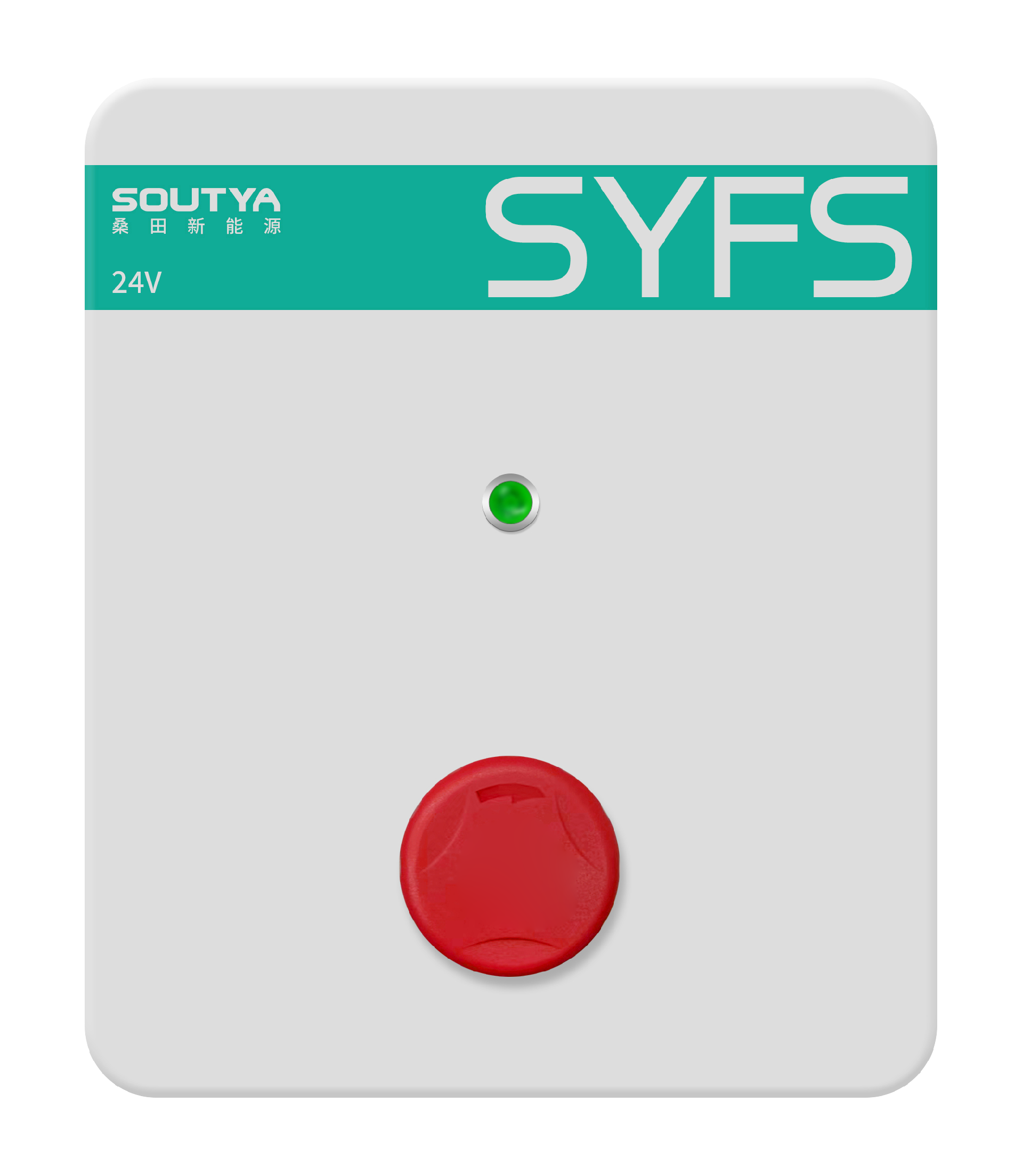

SYFS-PMSC-80 Controlador CC 24 V (sem trava)
SYFS-PMSC-80K Controlador CC 24 V (com trava)
SYFS-PMPC-80 Controlador PLC (anel magnético simples sem trava)

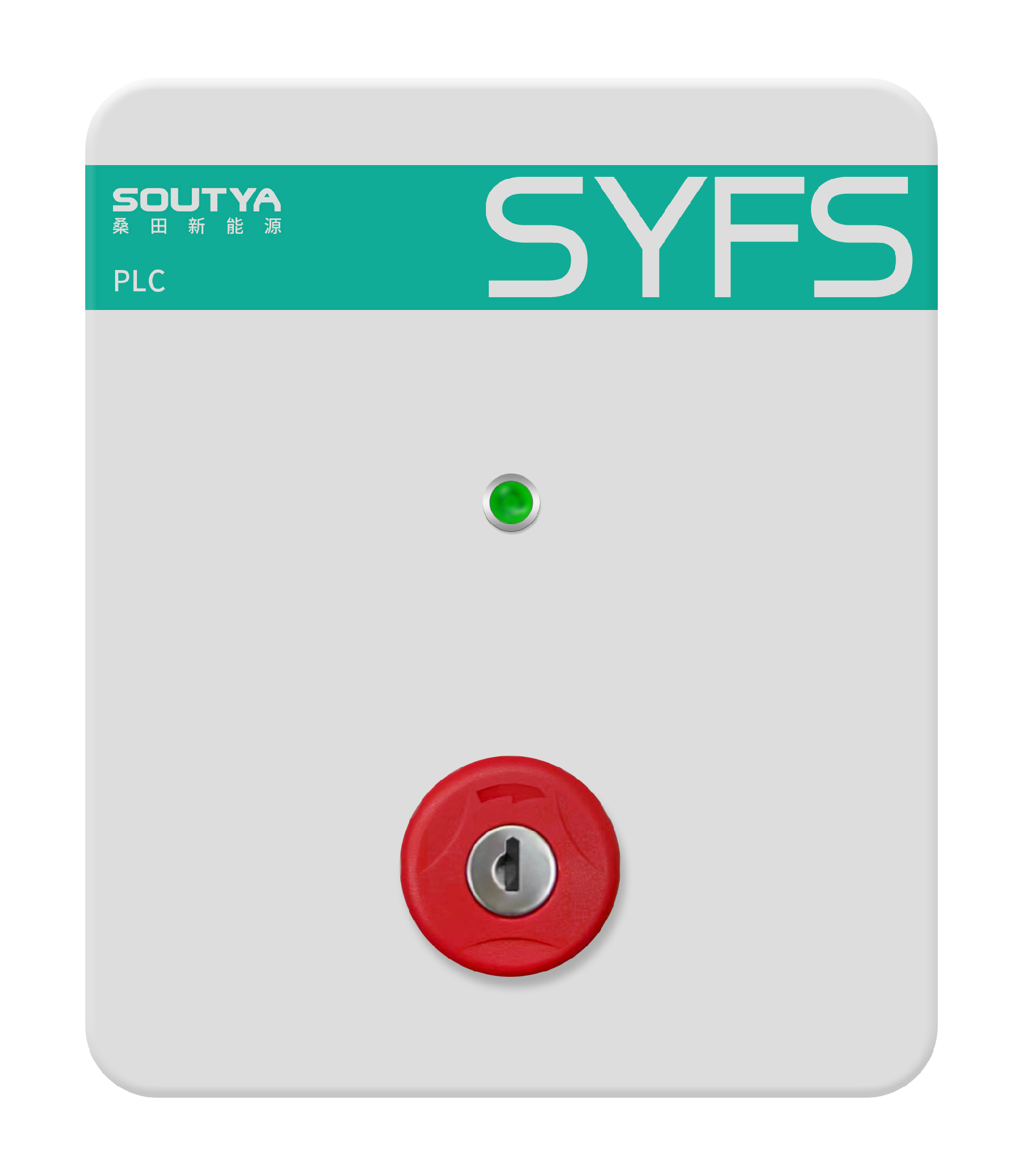

SYFS-PMPC-80K Controlador PLC (anel magnético simples com trava)
SYFS-PMPC-160 Controlador PLC (anel magnético duplo sem trava)
SYFS-PMPC-160K Controlador PLC (anel magnético duplo com trava)
Faixa de tensão de entrada nominal (A)
Monofásico 100~240 VCA
Frequência nominal (Hz)
50/60Hz
Tensão de saída P1: Que tipo de certificado você tem?
24V DC
/
Corrente de saída(A)
Montagem
Formação de 1~2 strings
Montagem
Formação de 1~2 strings
/
2.2A
(1~2)x2.2A
2.2A
(1~2)x2.2A
Sinal de saída
Desligamento 24 V
Compatível com SunSpecTM Protocolo de comunicação PLC
Número máximo de desligamento rápido controlável
1 for 1
1 para 2
1 para 1
1 para 2
1 para 1
1 para 2
1 para 1
1 para 2
100
80
100
80
100
80
100
80
Função de controle
Ligue a alimentação de CA e o dispositivo de desligamento rápido conduzirá; pressione o botão de emergência ou desconecte a alimentação de CA, ou, se a temperatura ambiente exceder 85 ℃, o dispositivo de desligamento rápido desligará rapidamente.
Nível de proteção
IP65
Temperatura ambiente de operação
-20℃~+70℃
Dimensões externas (mm)
155×185×107mm
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de dispositivos de segurança e proteção fotovoltaica, incluindo desligamento rápido RSD, DPS CC, MCB CC, MCCB e componentes elétricos para armazenamento de energia. Nossos produtos estão em conformidade com as normas UL, IEC, EN, NEC e GB, com certificação e controle de qualidade rigorosos. A SINGI oferece soluções de segurança confiáveis e certificadas para projetos fotovoltaicos, de armazenamento de energia e de novas energias em todo o mundo.
RFQ
P: Por que um RSD dedicado é obrigatório para sistemas fotovoltaicos segundo a NEC690.12 e as normas UL?R: Sem o RSD, os painéis fotovoltaicos e os cabos permanecem energizados mesmo quando o inversor está desligado, criando riscos letais de choque elétrico para os bombeiros. O RSD SGFS‑PM reduz rapidamente a tensão a níveis seguros, cumprindo os códigos de prevenção de incêndios e protegendo os socorristas.
P: Qual é a diferença entre o controle de 24 V CC e o controle PLC SunSpec neste sistema RSD?R: O controle de 24 V utiliza um fio dedicado para um desligamento simples e estável. O PLC SunSpec utiliza os cabos fotovoltaicos existentes para comunicação, eliminando a fiação adicional e reduzindo o custo de instalação, ao mesmo tempo que atende aos requisitos avançados de sistemas fotovoltaicos inteligentes.
P: Por que a proteção contra sobretemperatura de 85°C é essencial para a segurança do RSD?R: Se ocorrer um incêndio ou aquecimento anormal, o RSD desliga automaticamente o circuito do módulo fotovoltaico antes que o fogo se propague. Isso atua como uma camada de segurança passiva mesmo que o sistema de desligamento manual falhe.
P: Como a proteção IP67 torna este RSD adequado para ambientes fotovoltaicos externos?R: IP67 significa que o dispositivo é totalmente à prova de poeira e suporta imersão temporária em água. Ele opera de forma confiável sob chuva, neve, umidade e exposição ao ar livre, garantindo estabilidade a longo prazo em sistemas fotovoltaicos de telhado e de solo.
P: Qual é o benefício do “design redundante” no RSD SGFS‑PM?R: O projeto redundante significa circuitos internos duplos de detecção e controle. Se um circuito falhar, o caminho de reserva garante que o RSD continue funcionando, eliminando pontos únicos de falha e atendendo a rigorosos requisitos de certificação de segurança.
P: Este RSD pode ser usado tanto em sistemas fotovoltaicos de 1000 V como de 1500 V?R: Sim. A série SGFS‑PM oferece suporte a tensões de sistema de 1000 V e 1500 V, tornando-a compatível com plantas fotovoltaicas antigas e novas e com projetos residenciais, comerciais e de grande escala.
Nomes alternativos
- RSD FV (dispositivo de desligamento rápido FV)
- PVRSE (equipamento de desligamento rápido fotovoltaico)
- Interruptor de segurança para bombeiros
- Dispositivo de desligamento rápido em nível de módulo
- Dispositivo de desligamento de emergência
tomada de três pinos 16A
Sistemas fotovoltaicos em telhado residencial
FV em telhado comercial & industrial
Usinas fotovoltaicas em solo de escala de serviços públicos
Sistemas fotovoltaicos que exigem conformidade com a NEC690.12
Instalações fotovoltaicas em conformidade com o código de incêndio
FV em edificações públicas de alta segurança
Sistemas fotovoltaicos que exigem interruptores de segurança para bombeiros
