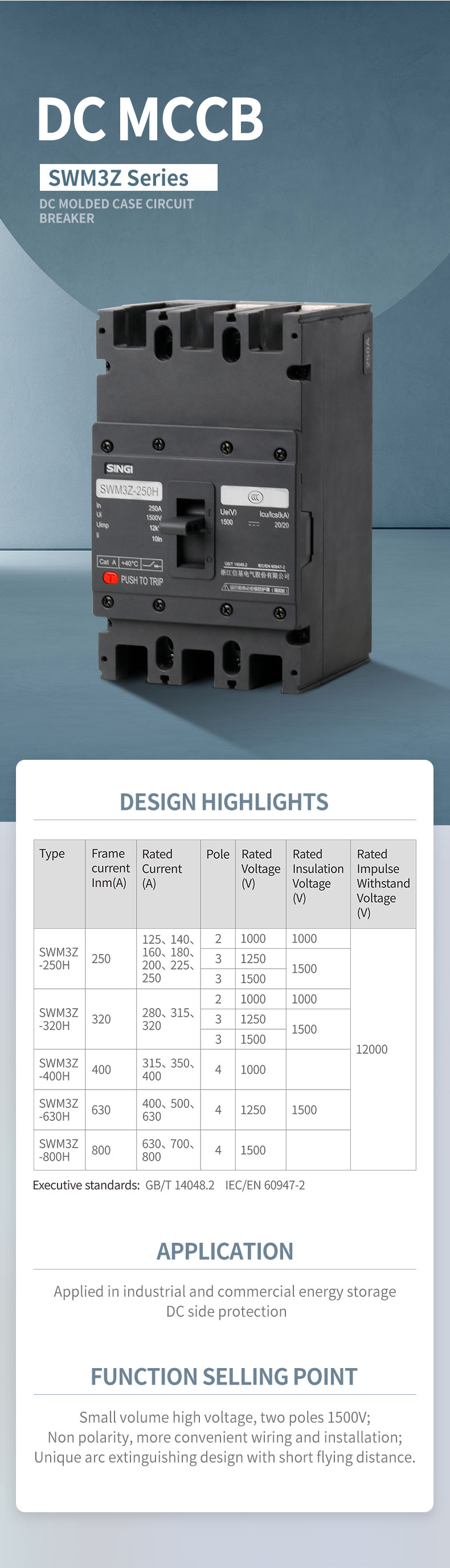

O SWM3Z é uma série de disjuntores em caixa moldada (MCCB) de alta tensão em CC para sistemas de armazenamento de energia, com design sem polaridade, tamanho compacto, 1000 V-1500 V CC, 125 A-800 A, extinção de arco exclusiva, ideal para a proteção do lado CC de sistemas ESS industriais e comerciais.
A série SWM3Z é um disjuntor em caixa moldada CC profissional, projetado para a proteção do lado CC de sistemas de armazenamento de energia (ESS) industriais e comerciais. Ele apresenta uma estrutura compacta de alta‑tensão, design sem polaridade para facilitar a fiação e uma tecnologia exclusiva de extinção de arco. Disponível em 125A–800A, 1000V–1500V CC, 2P/3P/4P, oferece proteção segura e confiável contra sobrecorrente e curto‑circuito para sistemas CC de grande potência.
Principais características
Tamanho compacto com alta capacidade de tensão CC (até 1500 V)
Design sem polaridade para um cabeamento mais fácil e flexível
Sistema exclusivo de extinção de arco com curta distância de deslocamento do arco
Ampla faixa de corrente: 125 A–800 A
Ampla faixa de tensão: 1000 V–1500 V CC
Opções de polos 2P / 3P / 4P
Alta tensão suportável de impulso (12 kV)
Desempenho estável para cenários de armazenamento de energia
Compatível com montagem em trilho DIN/painel
Parâmetro técnico básico
Tipo
Corrente de carcaça PARÂMETROS PRINCIPAIS
Corrente nominal (A)
Polo
Tensão nominal P1: Que tipo de certificado você tem?
Isolamento nominal Tensão (V)
Impulso nominal Tensão suportável P1: Que tipo de certificado você tem?

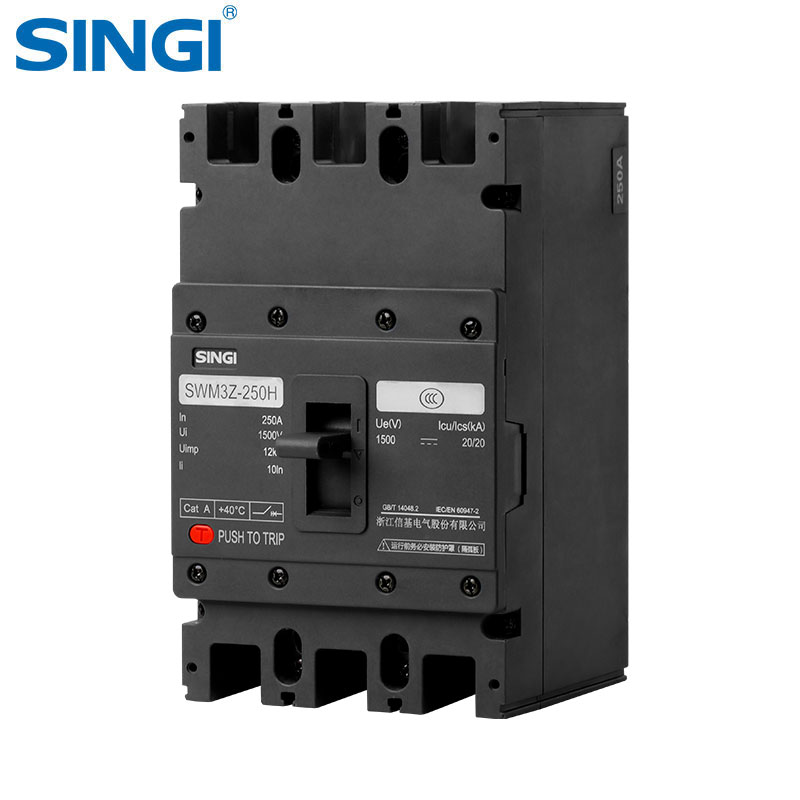

SWM3Z-250H
250
125.140.160.180.200.225.250
2
1000
1000
12000
3
1250
1500
3
1500
SWM3Z-320H
320
280.315.320
2
1000
1000
3
1250
1500
3
1500
SWM3Z-400H
400
315.350.400
4
1000
SWM3Z-630H
630
400.500.630
4
1250
1500
SWM3Z-800H
800
630.700.800
4
1500
tomada de três pinos 16A
Sistemas de armazenamento de energia (ESS) industriais e comerciais
Armários de armazenamento de energia de baterias & sistemas conteinerizados
Distribuição de energia CC para estações de armazenamento de energia
Sistemas de energia integrados fotovoltaico-armazenamento
Microrredes CC industriais
Sistemas de carga e descarga de baterias de grande porte
Alimentação CC de backup de data center
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de disjuntores CC de alta‑tensão, MCCBs, dispositivos de proteção fotovoltaica e componentes elétricos para armazenamento de energia. Com capacidades avançadas de P&D e rigoroso controle de qualidade, focamos em oferecer soluções de proteção seguras, confiáveis e certificadas para sistemas de armazenamento de energia, fotovoltaicos e de energia CC industriais em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
P: Qual é o benefício do “projeto sem polaridade” no MCCB de CC SWM3Z para sistemas de armazenamento de energia?R: O projeto sem polaridade significa que o disjuntor pode ser instalado sem distinguir as linhas de CC positiva e negativa. Isso simplifica muito a fiação, reduz erros de instalação, melhora a eficiência da construção e aumenta a segurança em sistemas de armazenamento de energia de alta tensão.
P: Por que um MCCB de CC dedicado é necessário para sistemas de armazenamento de energia em vez de um MCCB de CA?R: A corrente contínua não tem ponto de cruzamento por zero, o que torna a extinção do arco extremamente difícil. Os MCCBs de CA não conseguem interromper com segurança os arcos de CC e podem causar arco contínuo, queima ou incêndio. O SWM3Z utiliza um sistema dedicado de extinção de arco de CC para uma proteção segura e confiável.
P: Por que a curta distância de deslocamento do arco é uma característica de segurança importante em aplicações de armazenamento de energia?R: Em gabinetes compactos de armazenamento de energia, a curta distância de deslocamento do arco impede que arcos de alta temperatura incendeiem componentes ou cabos ao redor. Isso reduz muito o risco de incêndio e melhora a segurança e a estabilidade de todo o sistema de baterias.
P: O SWM3Z pode ser usado tanto em sistemas de armazenamento de energia CC de 1000 V como de 1500 V?R: Sim. A série SWM3Z abrange modelos de CC de 1000 V, 1250 V e 1500 V. É totalmente compatível tanto com sistemas tradicionais de baixa tensão quanto com sistemas modernos de armazenamento de energia de alta tensão, o que a torna altamente versátil para diferentes configurações de projeto.
P: Como o MCCB SWM3Z protege os pacotes de baterias em sistemas de armazenamento de energia?R: Ele detecta e interrompe rapidamente faltas de sobrecorrente e curto-circuito no circuito de CC, evitando fuga térmica, incêndio e riscos de explosão nos módulos de baterias. Sua extinção rápida do arco minimiza os danos durante as condições de falta.
P: Qual é a diferença entre o SWM3Z e os disjuntores de CC comuns em ESS de alta potência?R: O SWM3Z suporta tensão mais alta (1500 V) e corrente maior (800 A) com fiação sem polaridade e estrutura compacta. Os disjuntores de CC comuns não possuem esses recursos e não conseguem atender aos requisitos de segurança e espaço do armazenamento de energia em grande escala.
A Singi Electrical é um fabricante e fornecedor chinês que produz principalmente disjuntores em miniatura, MCCB, SPD, caixas de distribuição e caixas de junção, com 24 anos de experiência. Esperamos estabelecer relações comerciais com você.
