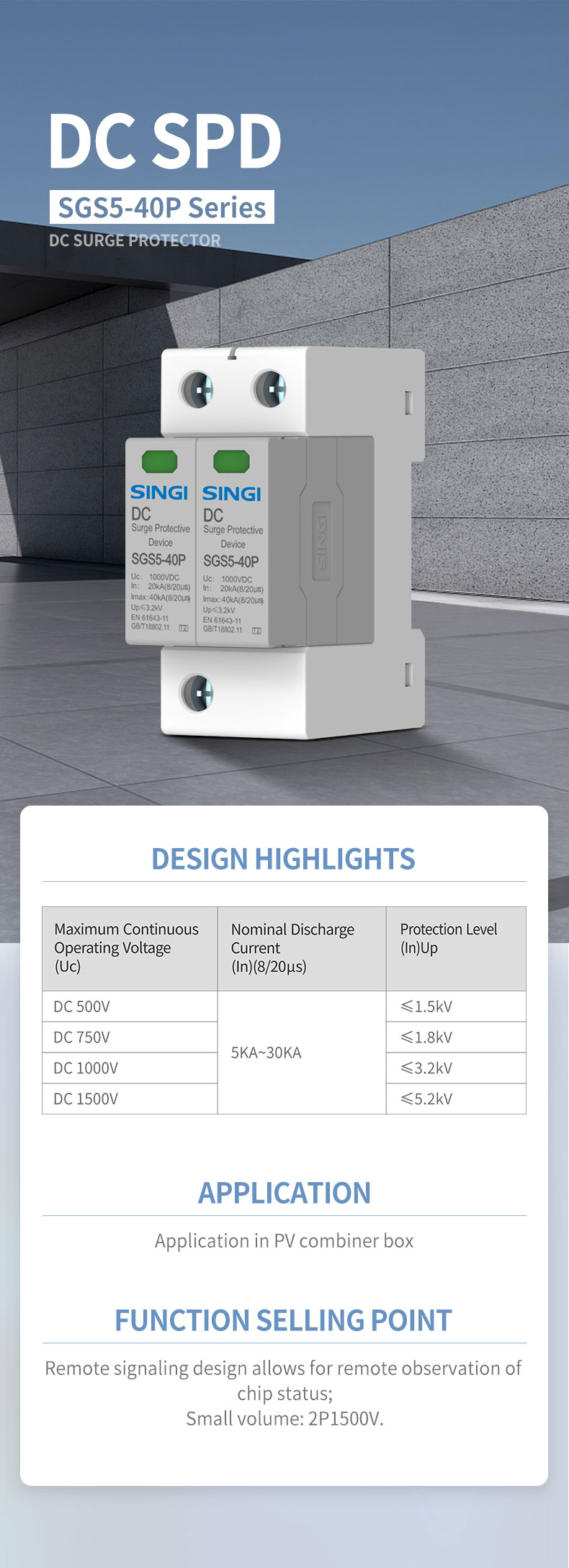

O SGS5-40P é um dispositivo de proteção contra surtos CC dedicado, projetado para sistemas fotovoltaicos (FV). Ele apresenta uma estrutura compacta de 2P adequada para aplicações de 1500V CC, oferece suporte a sinalização remota para monitoramento de status em tempo real e fornece proteção confiável contra raios e surtos para caixas combinadoras fotovoltaicas e conjuntos de painéis solares.
Principais características
Funções do produto
- Proteção contra surtos & raios: Absorve a alta tensão instantânea causada por raios ou oscilações da rede.
- Sinalização remota: Monitora remotamente o estado do chip interno, facilitando O&M inteligente.
- Estrutura compacta: Economiza espaço de instalação em caixas combinadoras FV.
- Desempenho estável: Garante a operação segura a longo prazo dos sistemas de energia solar.
Parâmetro técnico básico
Máximo contínuo
Tensão de operação
(Uc) | Descarga nominal
Corrente
(In)(8/20μs) | Nível de proteção
(In)Up |
| DC 500V | 5KA-30KA | ≤1.5kV |
| DC 750V | ≤1.8kV |
| DC 1000V | ≤3.2kV |
| DC 1500V | ≤5.2kV |
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de dispositivos de proteção elétrica fotovoltaica e CC, com foco em proteção fotovoltaica contra surtos, disjuntores CC, MCBs e componentes de segurança para novas energias. Com P&D maduro, rigoroso controle de qualidade e ampla experiência no setor, a SINGI oferece soluções de proteção confiáveis e certificadas para sistemas fotovoltaicos, de armazenamento de energia e de carregamento de veículos elétricos em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
P: Por que os sistemas FV devem usar DPS CC dedicado em vez de DPS CA comum?
R: Os sistemas FV geram tensão CC pura sem ponto de cruzamento por zero. Um DPS de CA comum não consegue extinguir os arcos de CC após a atuação contra surtos, o que pode causar queima ou incêndio. O SGS5‑40P utiliza uma estrutura otimizada para CC que garante um corte seguro e estabilidade a longo prazo.
P: Qual é a função da sinalização remota no SGS5‑40P e por que ela é importante para as usinas fotovoltaicas?
R: A sinalização remota emite um sinal de comutação quando o chip de proteção interno do DPS falha ou se degrada. Para grandes usinas fotovoltaicas (especialmente as não assistidas), essa função permite o monitoramento remoto de falhas, evita a manutenção às cegas e garante a segurança contínua do sistema.
P: Por que o nível de proteção (Up) aumenta à medida que a tensão de CC sobe de 500 V para 1500 V?
R: Uma tensão de sistema mais alta exige um limiar interno de ruptura mais elevado para evitar disparos indevidos sob a tensão de trabalho normal. O nível de proteção é projetado para corresponder ao nível de tensão, ao mesmo tempo que limita a tensão residual a uma faixa segura para inversores e componentes fotovoltaicos.
P: Como o DPS SGS5‑40P protege equipamentos essenciais, como os inversores FV?
R: Quando um raio ou uma sobretensão induz alta tensão nos cabos de CC, o DPS fixa rapidamente a tensão a um nível seguro, absorvendo o excesso de energia para evitar a ruptura ou danos às placas internas do inversor, aos capacitores e aos módulos IGBT.
P: Este DPS pode ser usado tanto em sistemas FV de 1000 V quanto de 1500 V?
R: Sim. O SGS5‑40P oferece especificações completas de tensão de 500 V a 1500 V. Você pode selecionar o modelo correspondente com base na tensão nominal de CC do seu sistema. É amplamente compatível com usinas fotovoltaicas antigas de 1000 V e novas de 1500 V.
P: Qual é a vida útil do DPS SGS5‑40P e quando ele deve ser substituído?
R: A vida útil depende da frequência e da intensidade das sobretensões. A função de sinalização remota emitirá um alarme quando o módulo estiver esgotado. Em média, recomenda-se verificar a cada 1–2 anos e substituir imediatamente quando um sinal de falha for acionado.
tomada de três pinos 16A
- Caixas combinadoras FV: Proteção contra surtos em nível de string e de módulo
- Usinas solares: Usinas FV de concessionárias, comerciais e industriais
- Sistemas de inversores FV: Proteção contra surtos no lado de entrada CC
- Sistemas solares isolados: Segurança do circuito de bateria e painel
- Quadros de distribuição de energia CC: Proteção contra raios e surtos
- Estações FV não assistidas: Monitoramento remoto e O&M inteligente
