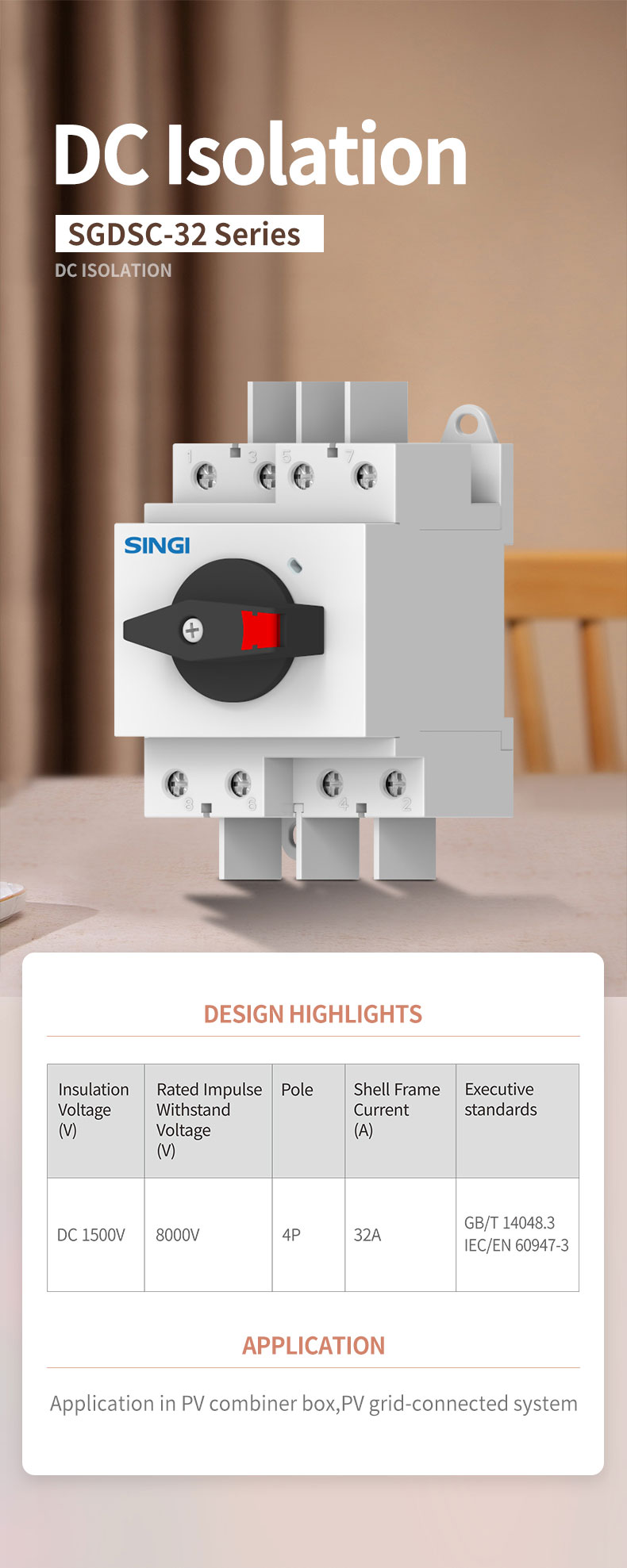

O SGDSC‑32 é um interruptor seccionador CC de 4 polos profissional, projetado especialmente para sistemas fotovoltaicos. Ele suporta tensão de isolamento de até 1500V CC e corrente nominal de 32A, com tensão suportável de impulso de 8kV. Em conformidade com as normas IEC e GB, proporciona seccionamento elétrico seguro para caixas combinadoras fotovoltaicas e sistemas conectados à rede durante a instalação, a manutenção e o desligamento de emergência.
Principais características
- Estrutura 4P para isolamento total do circuito CC
- Tensão nominal de isolamento: 1500 V CC (adequada para sistemas FV modernos de alta tensão)
- Tensão suportada de impulso nominal: 8000 V (forte capacidade anti-surto)
- Corrente nominal: 32 A
- Em conformidade com GB/T 14048.3 & IEC/EN 60947‑3
- Desconexão segura para manutenção e reparo
- Design compacto para caixas combinadoras FV
- Montagem em trilho DIN para instalação fácil
- Desempenho estável na operação de longo prazo de sistemas FV
Parâmetro técnico básico
Tensão de isolamento
P1: Que tipo de certificado você tem? | Impulso nominal
Tensão suportável
P1: Que tipo de certificado você tem? | Polo | Estrutura da carcaça
Corrente
(A) | Execução
normas |
| DC 1500V | 8000V | Exibição de detalhes MCCB 9 | Nome do cookie | GB/T 14048.3
IEC/EN 60947-3 |
Apresentação da empresa
Zhejiang Singi Electrical LLC
A SINGI é uma fabricante profissional de componentes elétricos fotovoltaicos e CC, com foco em proteção de circuitos e equipamentos de segurança para sistemas fotovoltaicos, de armazenamento de energia e de novas energias. Nossos produtos estão em conformidade com as normas internacionais IEC e EN e com a norma nacional GB, com P&D maduro, rigoroso controle de qualidade e experiência de aplicação global. A SINGI oferece soluções de segurança confiáveis e certificadas para usinas solares, sistemas CC industriais e projetos de energia limpa em todo o mundo.
São uma caixa modular com dispositivos de proteção montados, para os circuitos elétricos dos apartamentos.
P: Por que os sistemas fotovoltaicos exigem um seccionador de CC dedicado em vez de um seccionador de CA comum?R: A corrente contínua não tem ponto de cruzamento por zero, o que torna a extinção do arco extremamente difícil. Os seccionadores de CA comuns não conseguem interromper com segurança os circuitos de CC e podem causar arco, queima ou incêndio. O SGDSC‑32 utiliza uma estrutura otimizada para CC que garante um seccionamento seguro em sistemas fotovoltaicos de 1500 V.
P: Qual é a finalidade de segurança do uso do SGDSC‑32 em um sistema FV?R: Ele proporciona desconexão visível para todo o circuito de CC durante a instalação, a manutenção ou situações de emergência. Isso protege os técnicos contra choque elétrico e evita partidas acidentais, o que é obrigatório para a conformidade e a segurança em todos os sistemas de energia solar.
P: Por que a tensão de isolamento de 1500 V CC é crítica para os sistemas FV modernos?R: Os novos sistemas fotovoltaicos utilizam amplamente a tecnologia de 1500 V para reduzir a corrente, diminuir as perdas e melhorar a eficiência. Um seccionador com classificação de 1500 V garante um seccionamento seguro e confiabilidade a longo prazo em condições de strings de alta tensão.
P: O que significa uma tensão suportada de impulso de 8000 V para as aplicações FV?R: Indica que o dispositivo pode suportar alta tensão instantânea causada por raios, sobretensões ou oscilações da rede sem ruptura. Isso melhora muito a estabilidade do sistema e protege os componentes a jusante, como inversores e caixas combinadoras.
P: O SGDSC‑32 pode ser usado tanto em sistemas FV isolados quanto conectados à rede?R: Sim. Ele foi projetado para o seccionamento universal de CC fotovoltaico. Funciona igualmente bem em usinas conectadas à rede, sistemas fotovoltaicos comerciais e instalações solares isoladas que exijam desconexão segura.
P: Por que é necessária uma estrutura 4P para o isolamento CC em sistemas FV?R: O design 4P garante a desconexão total de circuitos positivo, negativo e associados para obter uma separação elétrica completa. Isso elimina os riscos de tensão residual e atende às normas globais de segurança fotovoltaica.
tomada de três pinos 16A
- Caixas combinadoras FV: Isolamento de segurança de strings e do array
- Usinas FV conectadas à rede: Usinas solares centralizadas e distribuídas
- Quadros de distribuição de energia CC: Isolamento de circuitos e proteção para manutenção
- Sistemas de inversores FV: Desconexão de segurança do lado de entrada
- Sistemas solares industriais & comerciais: Aplicações FV de alta tensão de 1500 V
- Sistemas solares isolados: Isolamento de segurança do circuito de bateria e painel
