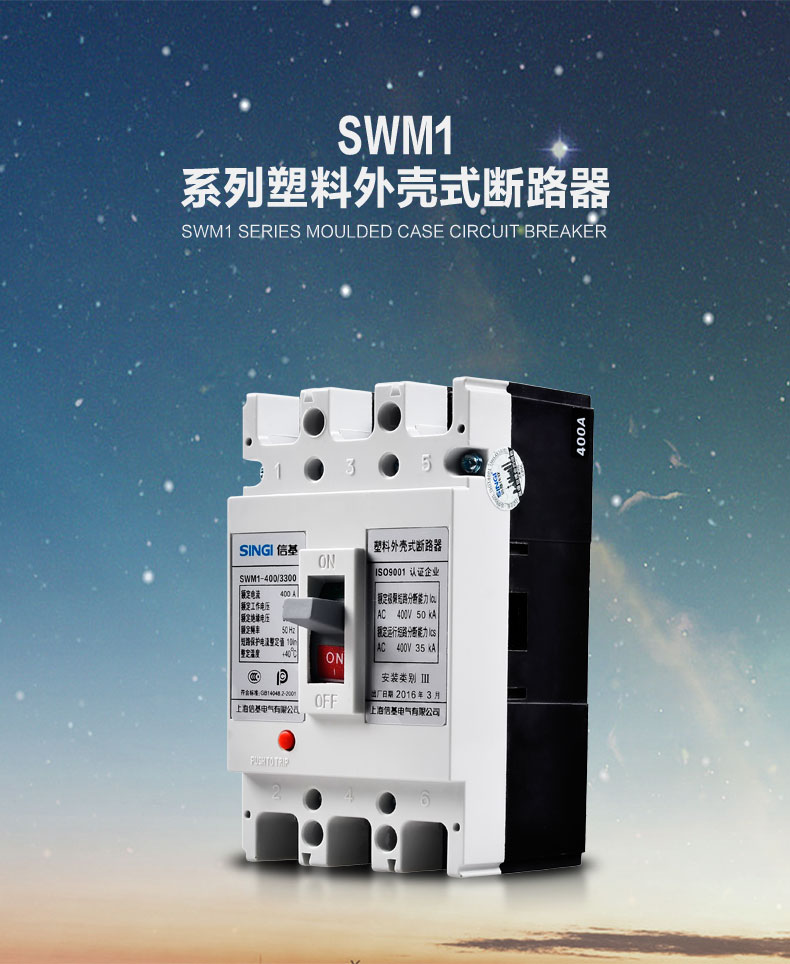

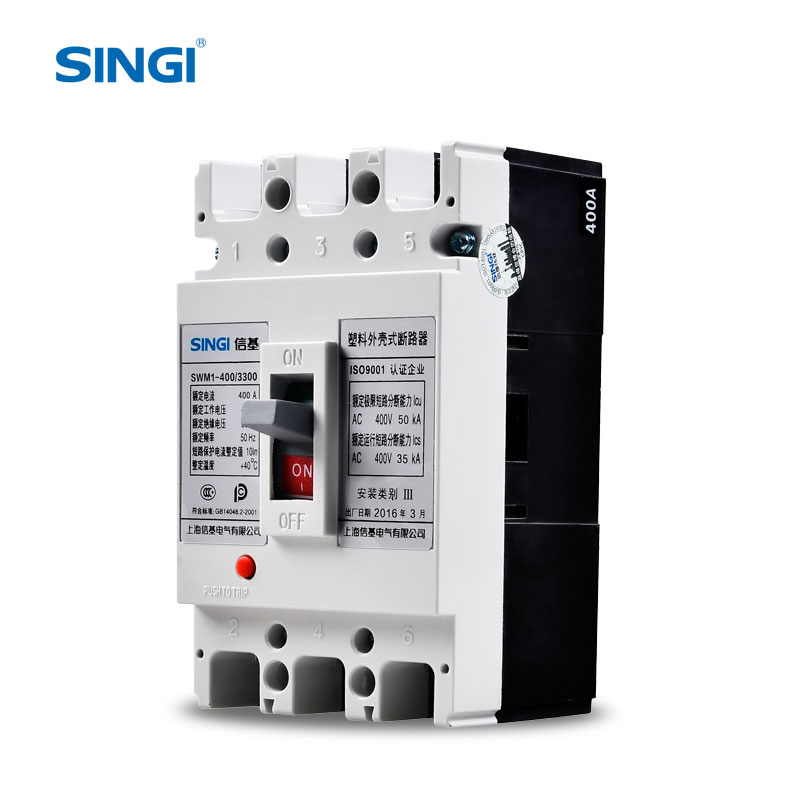

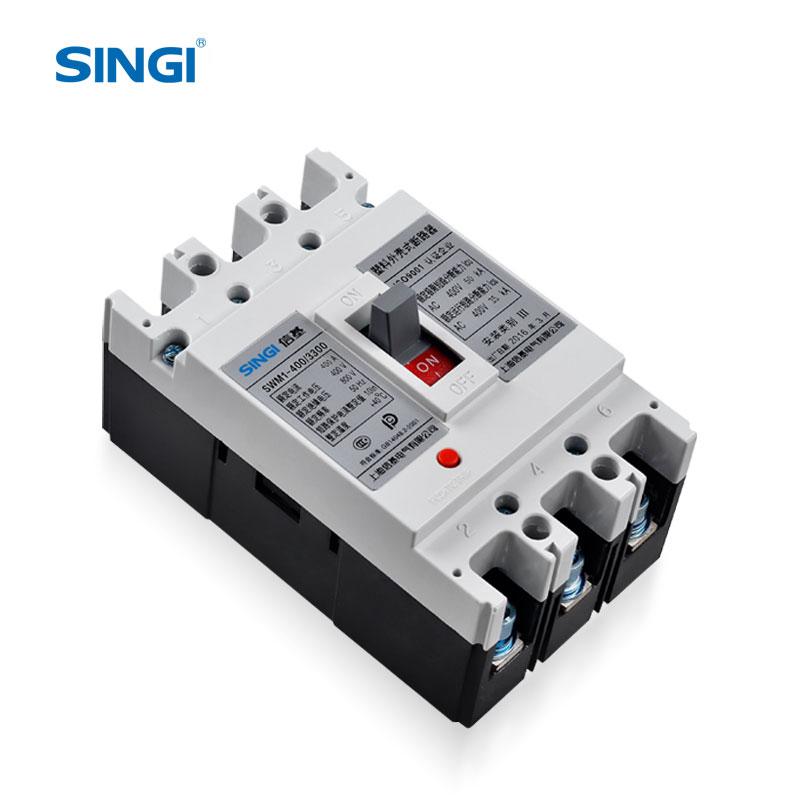

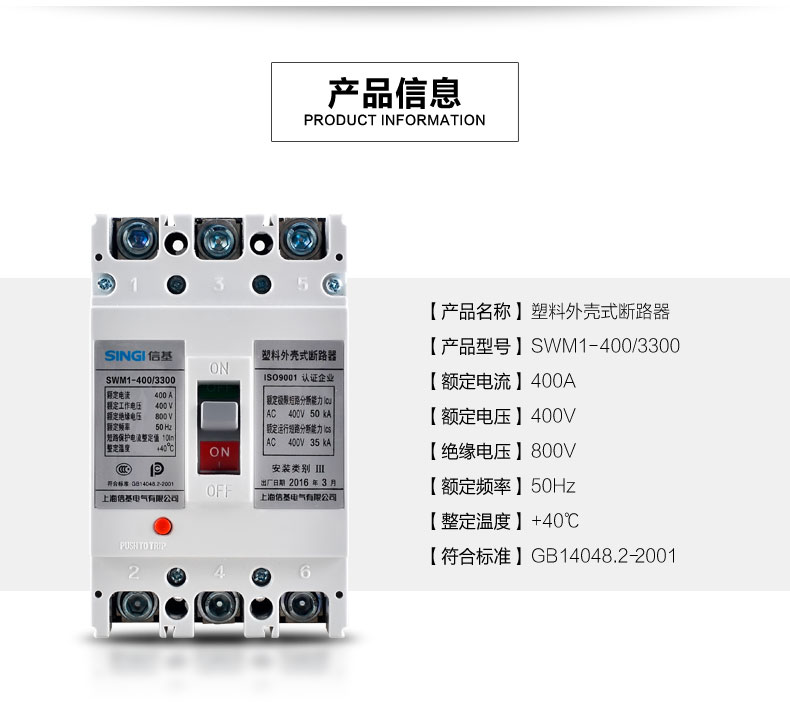

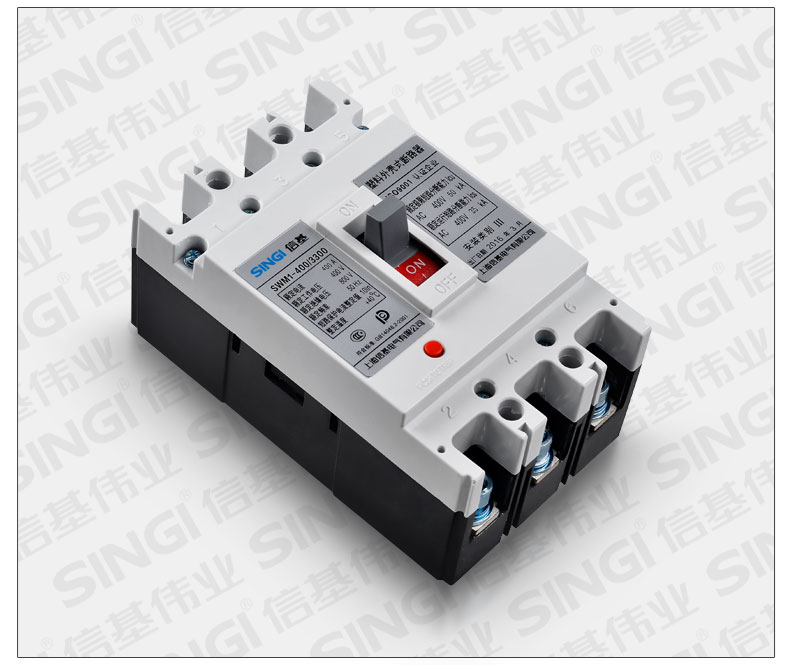

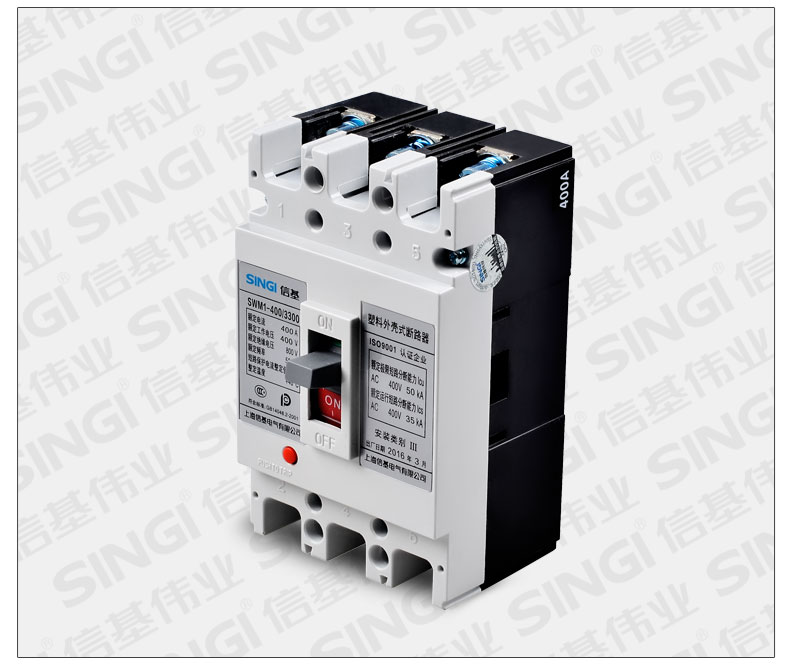

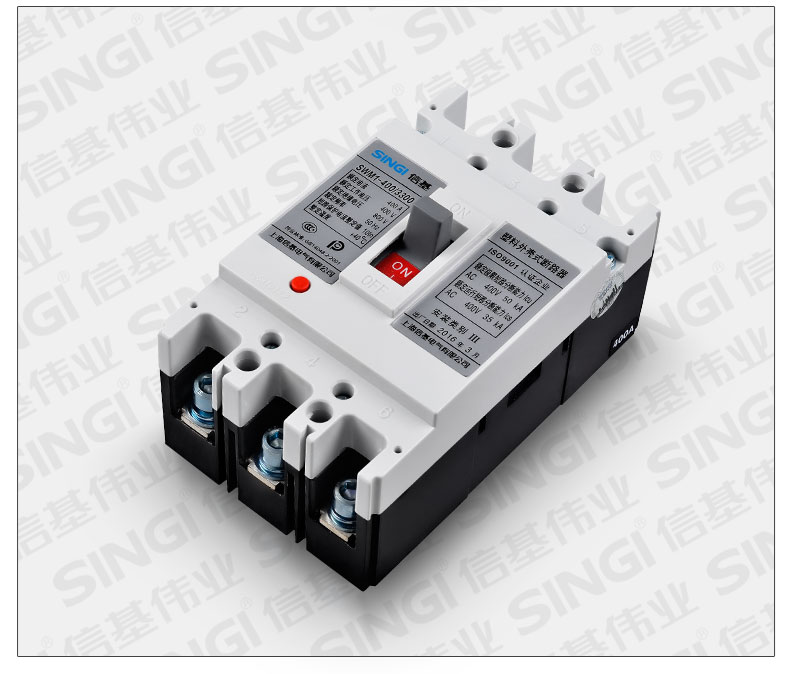

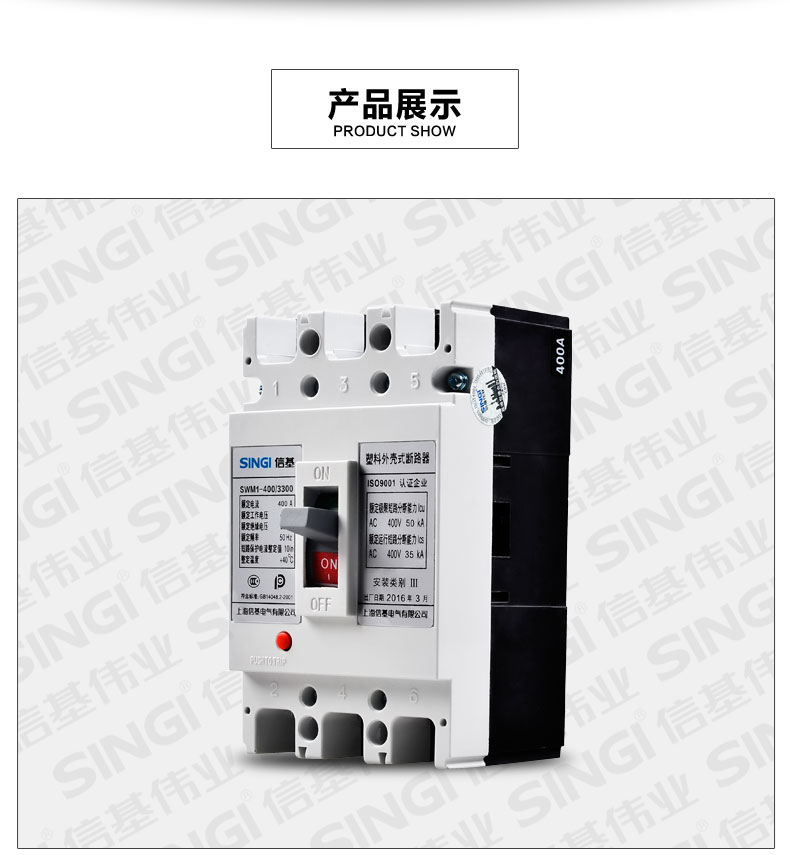

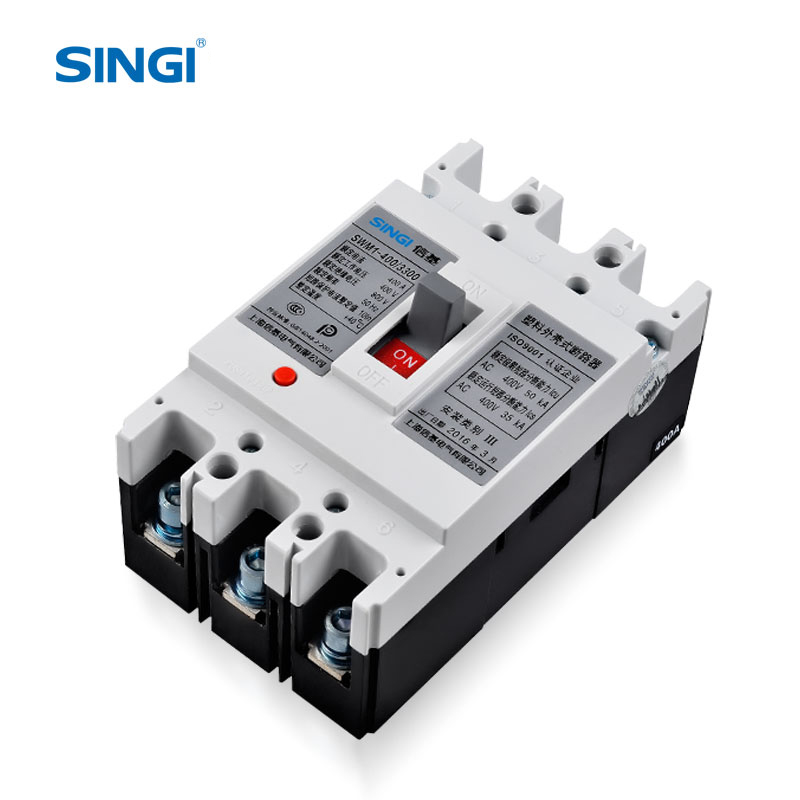

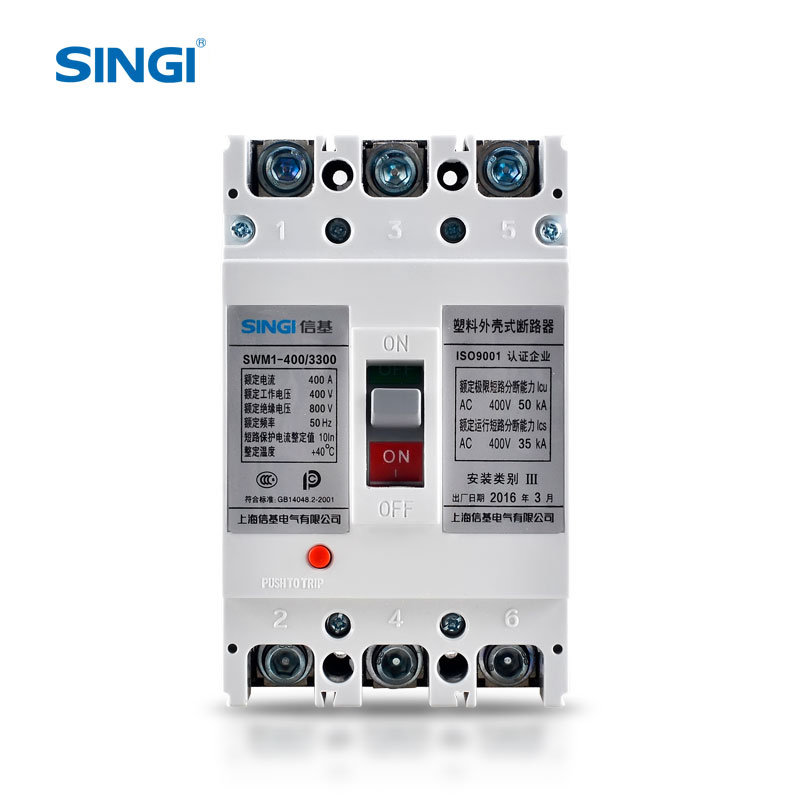

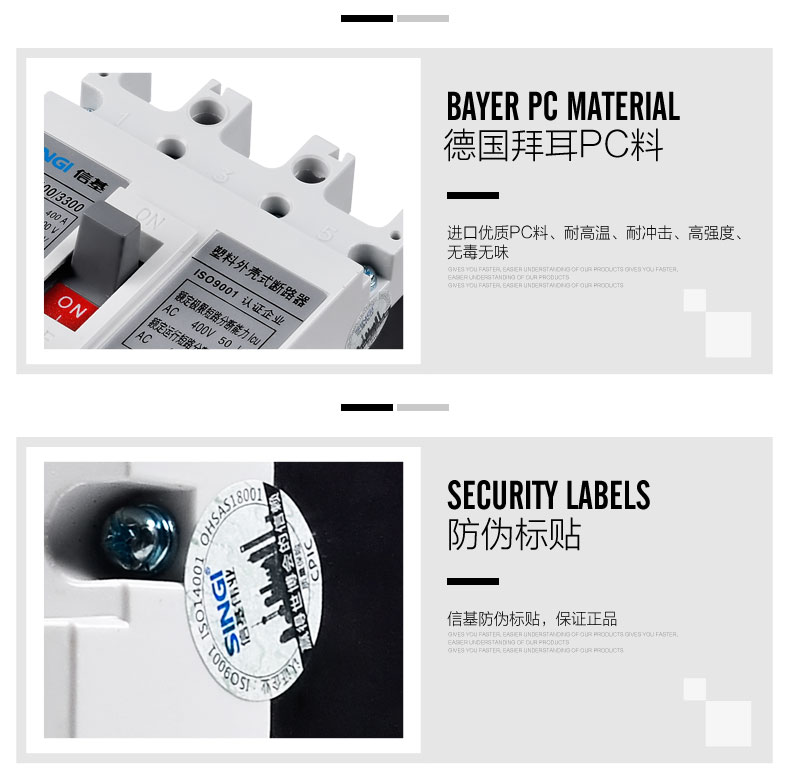

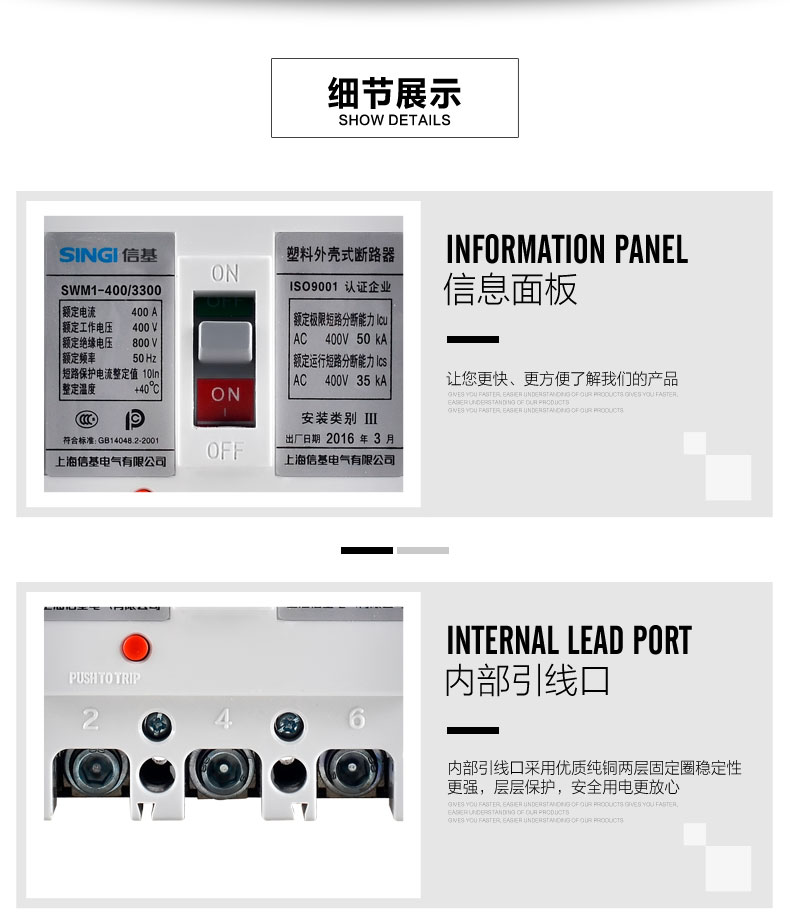

SWM1 Molded Case Circuit Breaker

Breaking Capacity:25-100ka ;
Rated Current: 6-1250A ;
Rated Voltage:690V and below ;
OEM,ODM:Available ;
Estado:
Núm.:
Parâmetros do produto






Disjuntor de caixa moldada SWM1 com tensão nominal de isolamento 800V, aplicado no sistema de potência de AC50(60)Hz, tensão nominal 690V e inferior, corrente nominal 1250A e inferior para manobra não frequente. O disjuntor possui dispositivos de proteção de sobrecarga, curto-circuito e subtensão, podendo proteger o circuito e os equipamentos elétricos contra danos.


O MCCB pode ser classificado em tipo C (básico), tipo L (padrão), tipo M (alta capacidade de interrupção) e tipo H (capacidade de interrupção superior) de acordo com a sua capacidade nominal de interrupção em curto-circuito limite.


O MCCB apresenta as características de volume reduzido, alta capacidade de interrupção, arco elétrico curto e resistência a vibrações. É o produto ideal para aplicação em terra e em navios.


A instalação pode ser vertical ou horizontal e a norma está em conformidade com IEC60947-2 e GB14048.2.


Características de disparo

  • Relé térmico com retardo de tempo inverso
  • 1.05In (frio): sem disparo ≥1–2h
  • 1.3In (aquecido): disparo <1–2h
  • Relé eletromagnético ajustável para distribuição ou proteção de motor
  • Adequado tanto para distribuição de energia como para circuitos de motor


Parâmetros gerais

  • Normas: IEC 60947-2, GB 14048.2
  • Categoria de utilização: A
  • Temperatura de trabalho: -5℃ ~ +40℃
  • Distância de arco: ≤50mm / ≤120mm
  • Vida mecânica: 2000–10000 ciclos
  • Vida elétrica: 2000–8500 ciclos

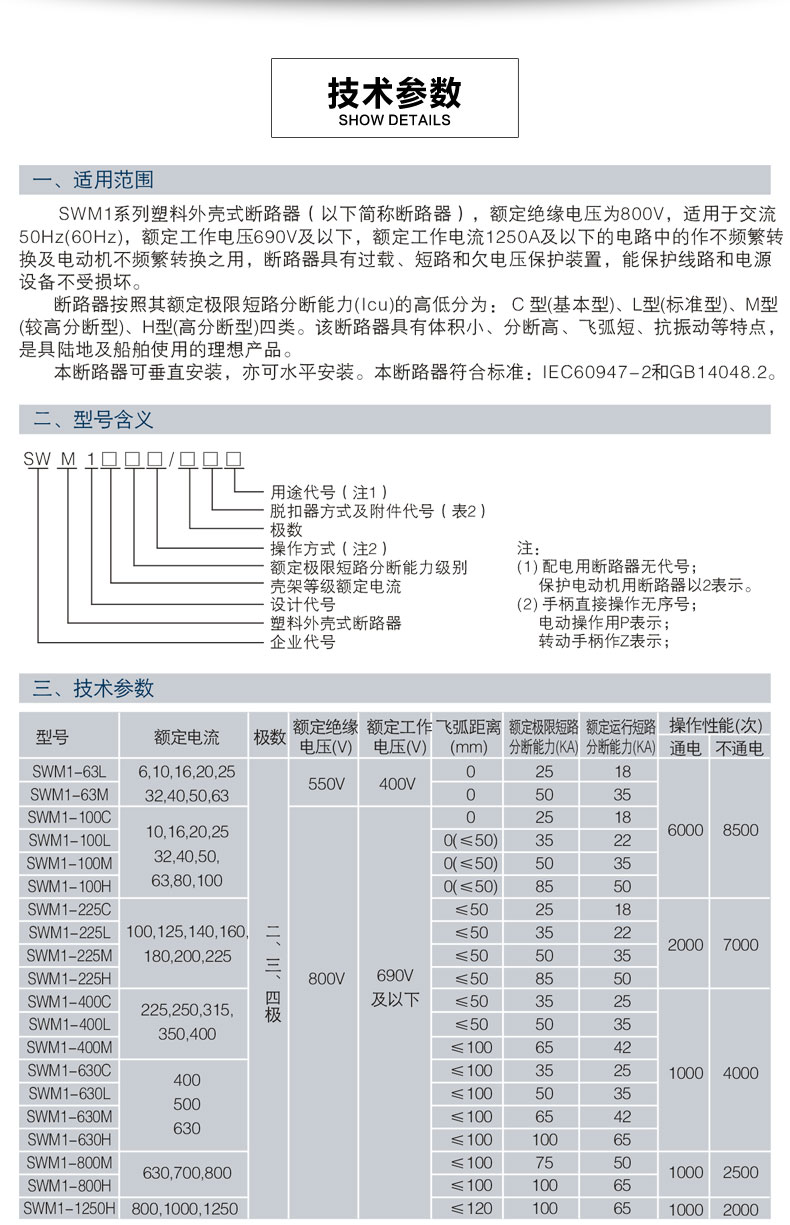

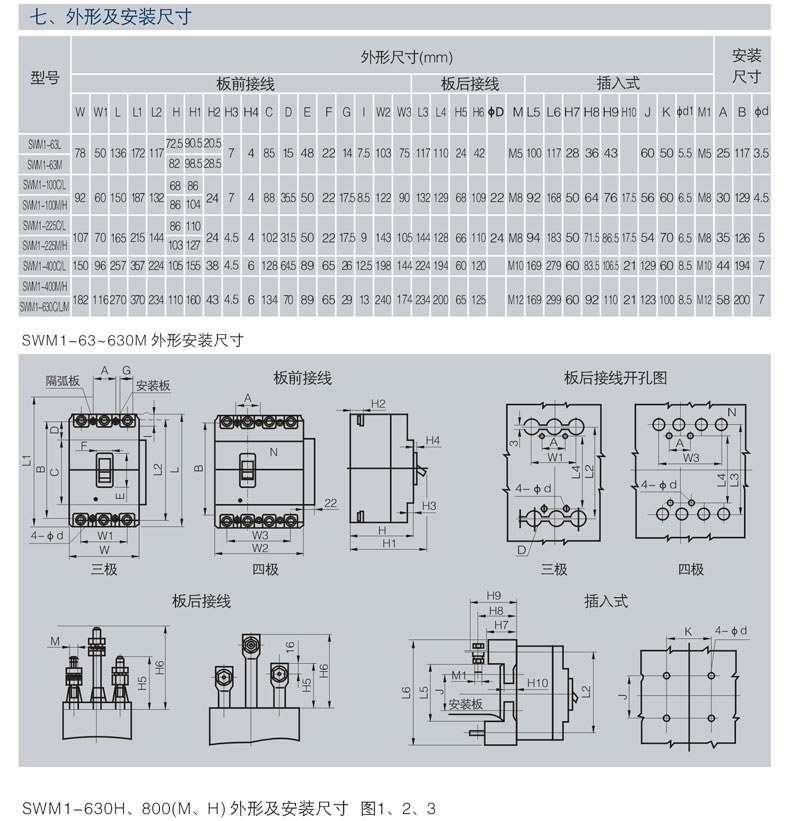

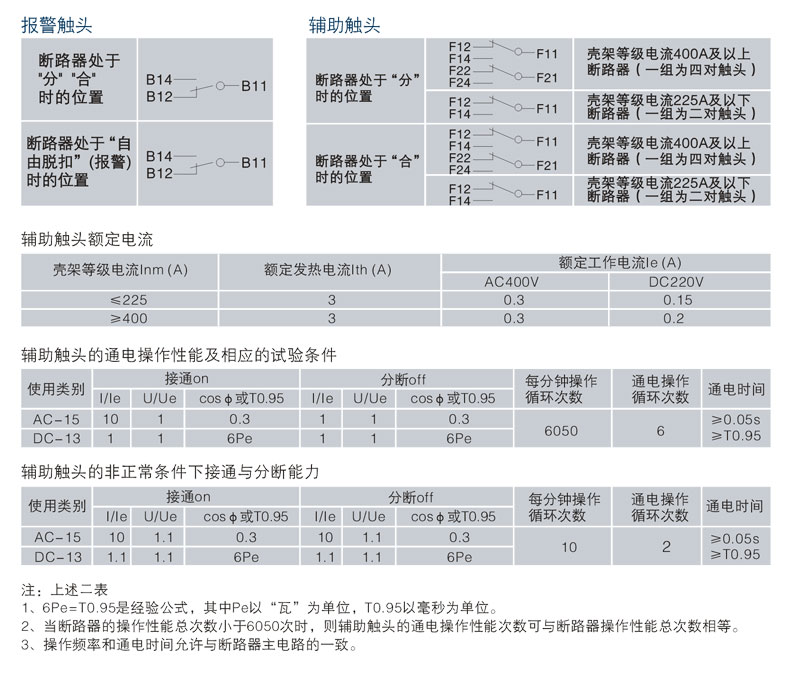

PARÂMETROS TÉCNICOS





   Modelo



Corrente

nominal

(A)





Polos

Nominal



Tensão

nominal de

isolamento

(V)



Tensão

nominal

(V)



Distância

dearcoelétrico



(mm)

Capacidade

nominal

de interrupção em curto-circuito

limite



(KA)

Capacidade

nominal

de interrupção

em

curto-circuito

de serviço

(KA)

O desempenho

Desempenho (vezes)

Ligar Desligar

SWM1-63L

6,10,

16,20,

25,32,

40,50,

63































2,3,4































  800

400

0

25

18

6000

8500



SWM1-63M





690v

e

inferior

50

35

SWM1-100C

10,16,

20,25,

32,40,

50,63,

80,100

25

18

SWM1-100L



 0(<=50)

35

22

SWM1-100M

50

35

SWM1-100H

85

50

SWM1-225C

100,125,

140,160,

180,200,

225

400







<=50

25

18

2000

7000

SWM1-225L













690v

e

inferior

35

22

SWM1-225M

50

35

SWM1-225H

85

50

SWM1-400C

225,250,

315,350,

400

35

25

1000

4000

SWM1-400L

50

35

SWM1-400M









<=100

65

42

SWM1-630C



400,500,

630

35

25

SWM1-630L

50

35

SWM1-630M

65

42

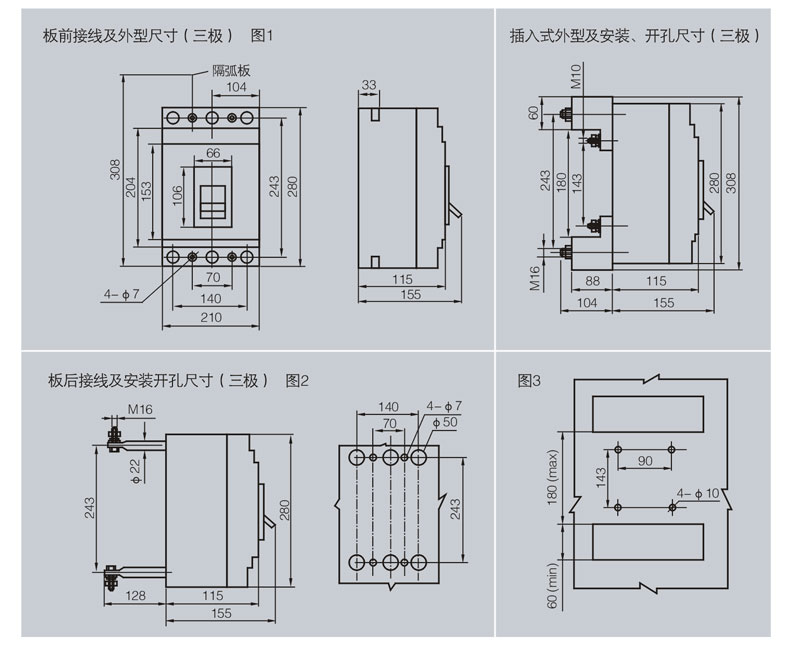

SWM1-630H

100

65

SWM1-800M

630,700,

800

75

50

1000

2500

SWM1-800H

100

65

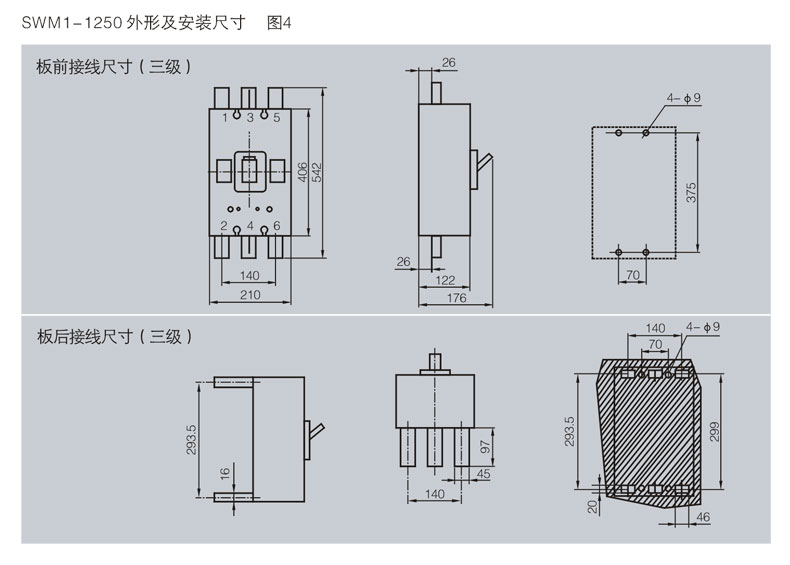

SWM1-1250H

800,1000,

1250

 <=120

100

65

1000

2000

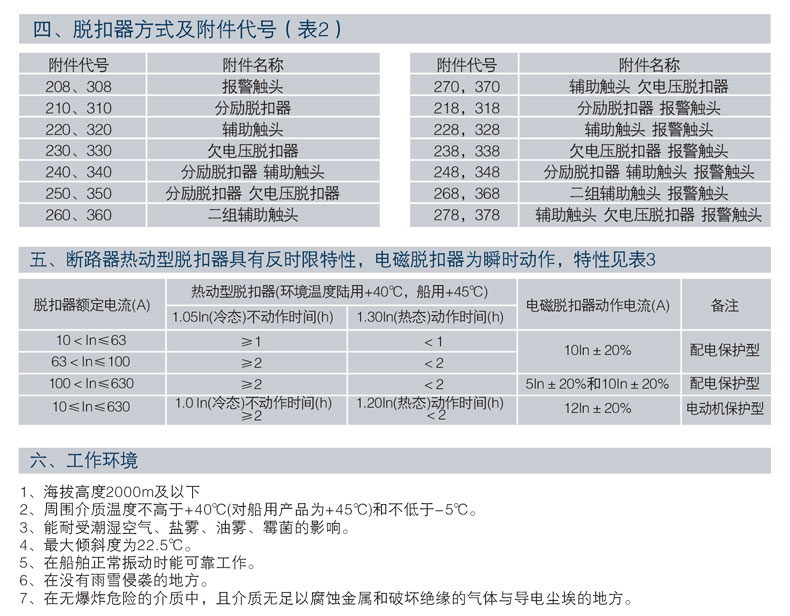

DISPARADOR TÉRMICO COM  ATRASO DE TEMPO INVERSO

Ui do disparador

(A)

Disparador de corte térmico  (40 para uso terrestre, 45°Cpara navio)

Corrente de ruptura do disparador eletromagnético(A)

Observação

1.05In(estação fria) sem tempo de corte(h)

1.30(estação térmica) tempo de corte(h)

10<In<63

>=1

<1

10In±20%

Distribuição de energia

63<In<100

>=2

<2

100<In<630

>=2

<2

5In±20%&10In±20%

Distribuição de energia

10<In<630

1.0In(frio) sem tempo de corte(h)

1.20In(térmico) tempo de corte(h)

12In±20%

Proteção de motores


SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit BreakerSWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker

SWM1 Molded Case Circuit Breaker



FAQ

P: Qual é a diferença entre os graus de corte C/L/M/H no SWM1 MCCB?
R: C=básico (25kA) para uso comercial leve; L=padrão (35–50kA) para indústria geral; M=alto (50–75kA) para indústria pesada; H=superior (85–120kA) para redes de alta corrente de falta, data centers e uso naval. Os graus mais altos suportam com segurança correntes de curto-circuito maiores.

P: Por que o SWM1 pode ser instalado tanto na vertical quanto na horizontal, enquanto muitos MCCBs não podem?R: O SWM1 usa um mecanismo interno balanceado e uma estrutura de disparo independente da gravidade. A maioria dos MCCBs depende da gravidade e só pode ser montada na vertical. O design do SWM1 o torna ideal para quadros compactos, navios e equipamentos especiais.

P: Qual é a diferença entre o SWM1 MCCB e um MCB comum nos cenários de aplicação?R: O MCB é para circuitos derivados de baixa corrente (geralmente ≤63A). O SWM1 MCCB é para entradas principais, alimentadores grandes, motores e sistemas industriais de até 1250A. Oferece maior capacidade de corte, proteção ajustável e maior durabilidade para cargas pesadas.

P: Por que o SWM1 é adequado tanto para aplicações terrestres quanto navais?R: Possui estrutura antivibração, disparo estável sob choque, resistência a altas temperaturas e desempenho confiável em ambientes adversos. As versões navais são calibradas para 45°C em vez de 40°C para maior resistência ao calor.

P: O SWM1 MCCB pode proteger tanto circuitos de distribuição de energia quanto motores?R: Sim. Possui calibração dupla: o tipo distribuição usa disparo eletromagnético de 5In/10In; o tipo motor usa disparo de 12In para evitar disparos falsos causados pela alta corrente de partida, oferecendo proteção contra sobrecarga e curto-circuito.

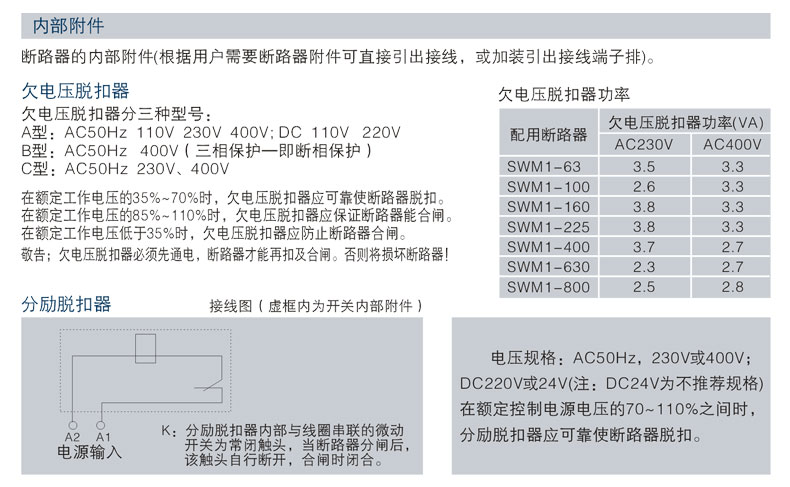

P: Qual é o significado da proteção de subtensão no SWM1 MCCB?R: Se a tensão do sistema cair abaixo de um limite seguro, o MCCB dispara automaticamente para evitar danos ao equipamento, operação instável ou aquecimento anormal causado por baixa tensão. É essencial para motores, compressores e sistemas de controle.




Sobre a SINGI

Fundada em 1995, SINGI é uma fabricante reconhecida mundialmente, especializada em componentes elétricos de baixa tensão de alto padrão. Com mais de 31 anos de excelência em fabricação, oferecemos soluções completas de distribuição de energia para clientes em mais de 30 países.

  • Fabricação de Ponta: Nossa 40,000 m² instalação abriga mais de 20 linhas de produção automatizadas, garantindo alta precisão e uma cadeia de suprimentos estável para projetos de infraestrutura de grande porte.

  • Qualidade & Testes: Cada SWM1 MCCB passa por testes rigorosos em nosso laboratório com padrão CNAS. Utilizamos equipamentos de teste avançados para disparo termomagnético, resistência mecânica e capacidade de interrupção de curto-circuito.

  • Certificações Globais: A SINGI opera sob ISO9001 e ISO14001 sistemas de gestão. Nosso portfólio de produtos é totalmente certificado por CE, CB, UL e CCC, atendendo aos mais altos padrões de segurança na Europa, Ásia e Américas.

  • Parceiro Estratégico: Escolhida por líderes globais como Honeywell, CHINT e HONYAR, a SINGI continua a impulsionar a inovação em segurança elétrica e distribuição inteligente de energia.



Cenários de Aplicação

  • Distribuição de energia industrial: fábricas, oficinas, máquinas
  • Entrada principal comercial: edifícios, shoppings, hospitais, data centers
  • Proteção de motores e equipamentos pesados
  • Proteção de saída de geradores e transformadores
  • Sistemas de energia naval e marítimo
  • Infraestrutura e canteiros de obras
  • Sistemas de energia para mineração e serviços pesados
  • Equipamentos OEM e painéis de controle
